MODUS 2™

雷尼绍MODUS 2测量软件使复杂的测量程序简单化。



简单 实用 高效

以实用性为设计理念

MODUS 2用户体验屏幕监控

MODUS 2软件基于成熟的高性能MODUS平台,支持雷尼绍的三轴和五轴坐标测量机传感器技术,并且在设计上兼顾易用性。创新的软件界面对新用户而言简单易学,同时还可加快编程速度,无论是否采用CAD模型,均能使生产效率达到前所未有的水平。

用户体验

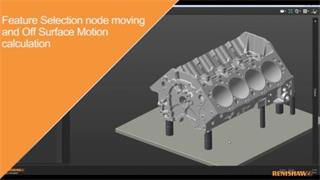

经过完全重新设计的软件界面引入了许多增强用户体验的创新,比如“规避表面”运动技术、智能测量方法、自动创建报告和交互式虚拟坐标测量机环境等。从简单的手动坐标测量机操作到多轴系统的复杂工件测量,MODUS 2可自动进行智能调整,只提供完成当前任务所需的相关功能。

无论软件是与“正在运行”的坐标测量机连接还是在离线环境中工作,用户均可获得相同的体验,其中全面模拟速度控制有助于创建测量顺序和实现可视化。

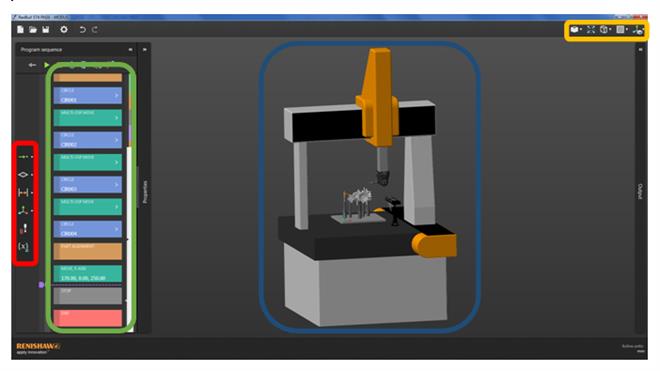

MODUS 2用户体验 — 亮点
蓝色方形区域

代表整个虚拟坐标测量机环境,包括工件、夹具、交换架和转台。

绿色方形区域

代表检测顺序,即采用创新的导航技术的一系列节点。

红色方形区域 检测工具栏允许访问全面的测量功能,但是仅显示与当前环境相关的功能。
黄色方形区域

MODUS 2工具栏中的CAD导入和图形控制功能允许访问加载的工件和夹具模型。各种图形控制功能还提供清晰的图像,以对模型几何形状进行有效查询。

检测顺序

检测顺序显示一系列“节点”,其中每个节点具有代表基本功能的相关属性。

特征节点

对于几何特征,节点包含与特征的定义、测量和报告相关的一切信息。

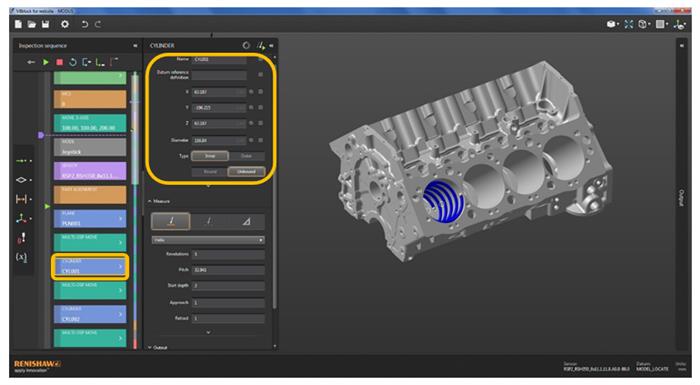

下面的圆柱特征显示顺序中的特征节点以及其属性。特征节点属性的上部包含标称数据。这些数据来源于CAD模型,但也可以手动输入或在“学习模式”下通过使用测头测量坐标测量机上的特征来获得。

MODUS 2特征节点1

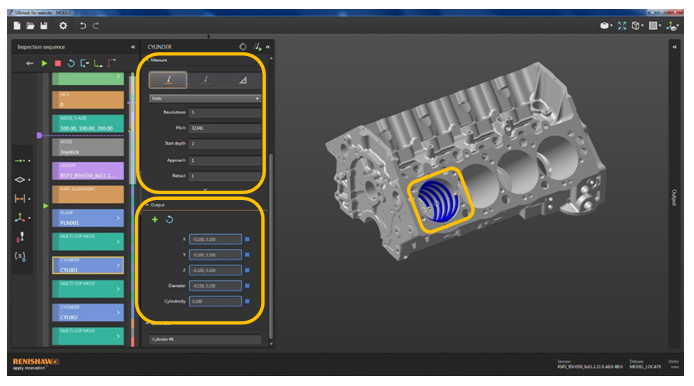

向下滚动节点属性显示测量方法,同时也在CAD模型上显示。节点属性的底部是公差评估和报告控制功能。
MODUS 2特征节点2

CAD数据智能提取

可利用CAD数据智能提取功能和基本几何形状信息确定所选特征的测量方法。测量方法的一致性是最重要的;MODUS 2允许用户协调参数来加强一致性,例如调整算法和滤波参数。这些定制方法成为该软件(在整个组织内使用)的组成部分。

MODUS 2亮点

  • MODUS 2亮点屏幕完全支持符合I++ DME标准的测量控制器,包括雷尼绍UCC系列通用型坐标测量机控制器
  • 完全与REVO兼容
  • 基于CAD图档的离线编程,支持IGES、STEP、Parasolid®和VDA-FS等独立格式
  • 与CATIA®(V5和V4)、Siemens® NX™(以前的Unigrahics®)、Pro/E®和Solidworks® CAD/CAM解决方案高质量整合
  • 完全的运动模拟与碰撞检测,包括五轴运动
  • 纯DMIS格式支持
  • 认证的数学算法
  • 强大的文字和图形报告
  • 灵活的结果数据输出格式,包括认证的Q-DAS格式

富有前瞻性

REVO正在检测叶片

MODUS 2测量软件包是富有前瞻性的投资,它可以让您充分利用雷尼绍最新传感器与控制器技术进步所带来的优势。这将包括未来用于五轴测量产品系列的传感器;五轴测量技术提供了无与伦比的测量速度和灵活性,同时避免了传统技术自身速度和精确性不可兼得的内在缺点。

演示

  • Presentation: MODUS 2 [en]

    The MODUS 2 metrology software suite brings new levels of clarity and efficiency to the programming and operation of CMMs.
