Equator™ 300实现100%检测复杂汽车发动机零部件
车间检测以全面提升测量效率。Equator对热效应“不敏感”,能够在车间环境内快速准确地测量工件,不受环境和温度变化而影响,实现高精度测量。
繁重检测任务,寻求高速高效方案
为配合繁重的精密生产任务,再加上企业对高质量汽车发动机零部件制造的坚持,富临精工也成立了国内领先的检测试验中心,更通过了中国合格认可委员会CNAS认 证。 富临精工检测中心的吕齐健副经理介绍该实验室拥有各类型生产检测设备1800余台,具备完善的试验及高精度检测评价能力,针对生产过程,为来料、零部件生产精 检、以至出厂提供全方位专业检测。 吕经理表示实验室每天进行精密测量的工件数量多达一千多个批次,共三万多件,且复杂性高; 虽然检测中心共有八十多名专业人员,但工作量繁重且繁琐,因而积极寻求高速高效,在车间宽温环境下,能满足精度达到小于 1 μm 的检测方案。
”在2022年,富临精工在开发一款汽车发动机的零件,对检测要求特别严格-其中检测项目多达百余项,而且对部分尺寸公差要求在0.01亳米之高,并必须执行100%全检。要完成如此巨大的精密测量任务,我们单单依靠实验室的

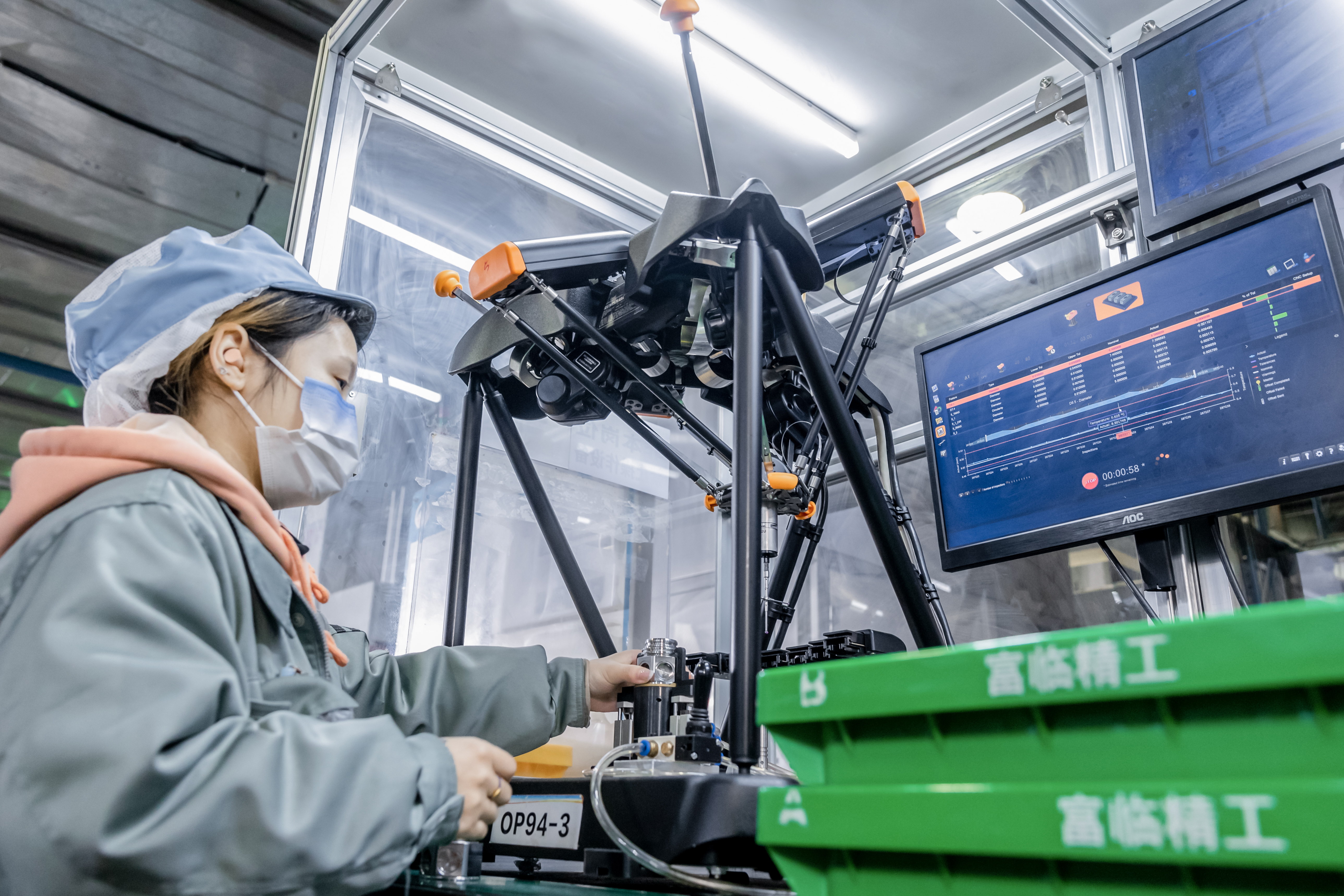

富临精工股份有限公司检测现场
三坐标测量机及人工的常规 检测方式已经不能满足我们对成本与效率的要求。 当时我们就咨询了不同量测方案供货商,经过评估,最后选定了雷尼绍Equator 300比对仪“吕经理说。
生产线实时测量,确保工件高质量
富临精工现已投入了Equator 300比对仪共十三台, Equator对热效应“不敏感”,能够在温度为 5-50°C,湿度高达80%的车间环境内快速准确地测量工件,不受环境和温度变化而影响,实现高重复性测量。 吕经理说:“在测量同一个汽车发动机的零件产品时,使用坐标测量机需要六分钟,使用了Equator 300则将时间缩短到约一分钟, 测量时间减少了 80%。
另外Equator 300比对仪的柔性也是我们所看重的,在保证高精度测量的同时,Equator让操作人员可以迅速切换不同的测量工件程序,目前我们的检测零件类型已经增加到了5款规格,从而节约了企业在检测设备上的持续投资成本。 由于Equator的检测效率快,我们现实了生产线线边的100%全检。 通过产品的100%的检测后的大数据收集,真正做到了现场质量的SPC统计过程控制、过程能力的分析研究、质量风险管控能力的提升,以及为产品和过程质量管理持续改进提供必要的数据来源。 我们真正实现了对生产的零件100%放心,让客户百分百满意。”
Equator通过识别产品二维码再测量,实现了每件产品实物和报告1对1从输入到输出全过程流转,更好的执行了TS16949汽车行业质量管理体系对产品标识和可追溯性的要求。

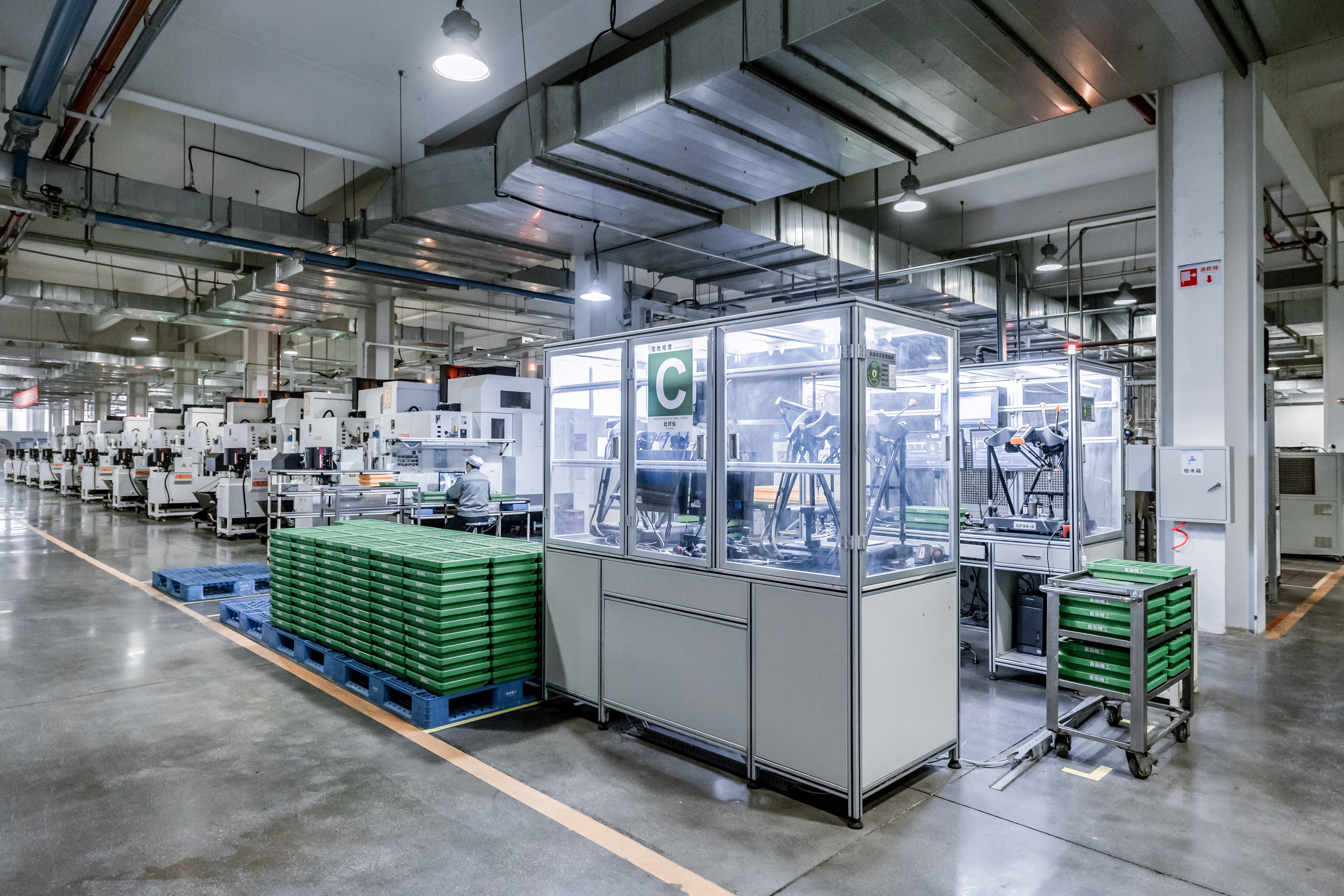

投入使用Equator 300比对仪让我们实现了车间检测以全面提升测量效率-从前我们需要员工将零件送检到指定检验室的三坐标测量机; 现在我们直接在生产线边上设置Equator 300检测岗位,改善了我们的送检路线,缩短了物料流转时间,以及实验室的恒温等待时间,更避免因物料流转产生的质量风险。
富临精工(中国)
吕齐健检测中心副经理- 富临精工股份有限公司(中国)

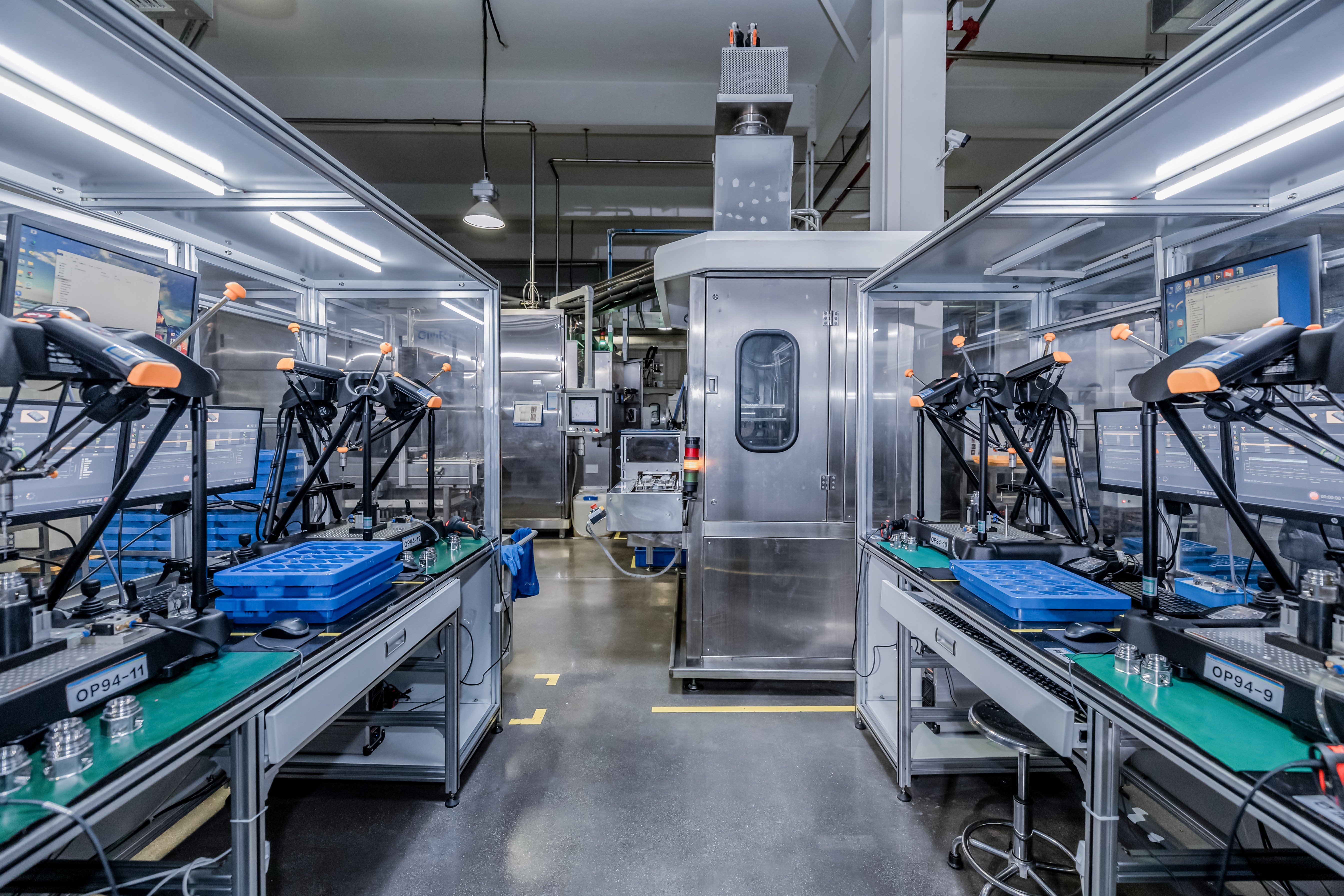

富临精工现已投入Equator 300 比对仪共十三台
长久合作,测量技术精益求精
富临精工与雷尼绍的长久合作始于2015年,且一直保持密切关系。 吕经理对雷尼 绍的三坐标测头应用十分熟悉,富临精工亦在生产在线使用了雷尼绍机床测头作在线测量,以及XL-80激光干涉仪作机器校准,对雷尼绍的测量技术应用得心应手。 对富临精工来说,雷尼绍的测量产品在质量控制上起了极为重要的作用。
吕经理也提到:“雷尼绍的服务反应跟技术支持十分快速,我们在开始刚刚投入 Equator这个项目时遇到现场检验员操作不熟练等问题,就算是在困难的疫情期间,雷尼绍也会立即安排工程师为我们解决问题,并提供专业的应用意见。 ”

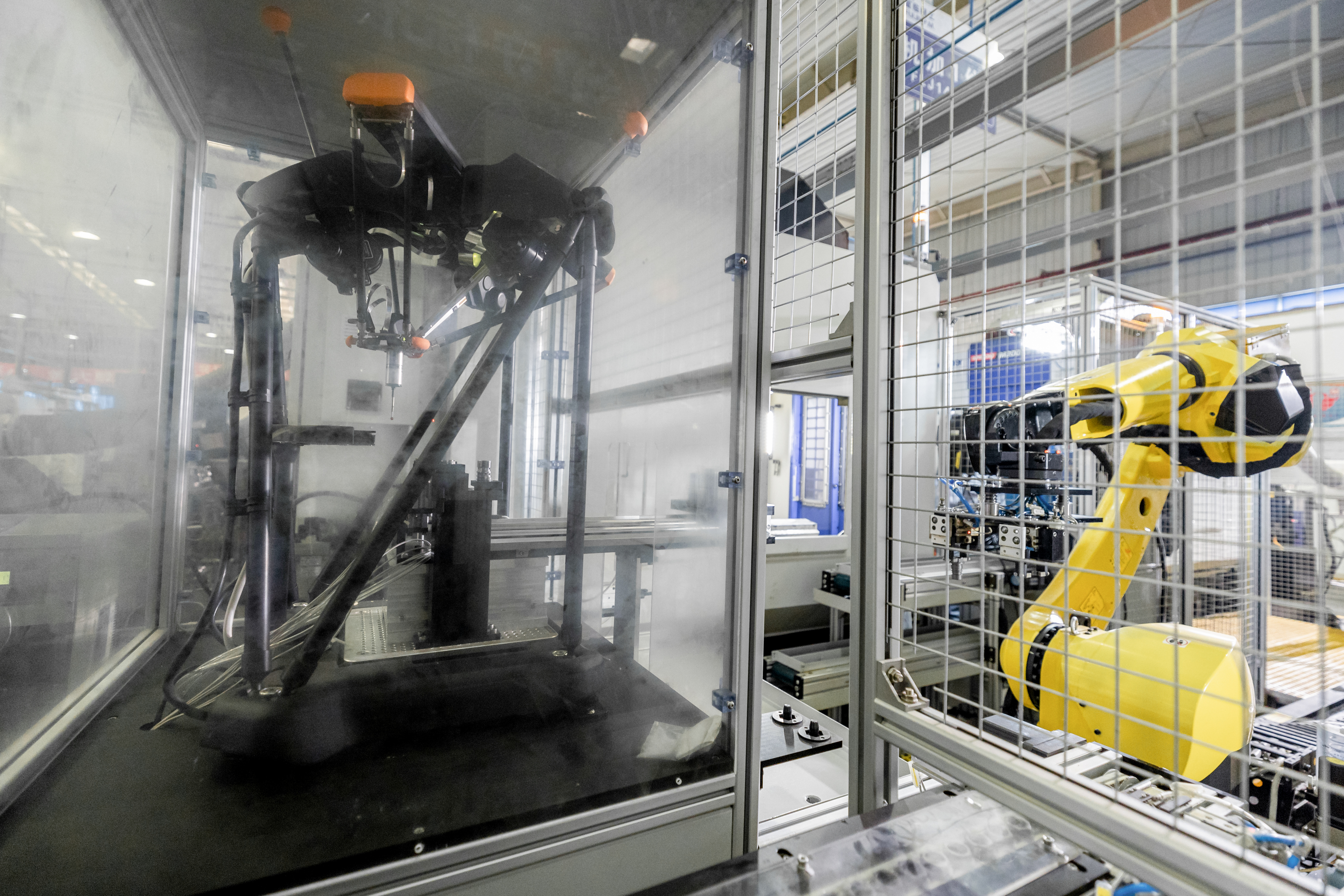

汽车制造业正经历由生产传统燃油车,急速走向新能源电动汽车这翻天覆地的变 化,面对这急速改变,吕经理也提出对大型工件的批量检测技术提升的要求,以至更完备的自动化测量的发展方向。 2018年,雷尼绍发布的Equator 500系列比对仪提供直径可达 500 mm,高度可达 400 mm 的工作空间,轻松测量更大的工件。 搭配机械手,智能化制程控制(IPC)软件可轻松支持Equator比对仪连接机床控制器,进一步消除人为操作和刀具磨损等导致的误差,进一步的提高检测以及生产效率,形成完整的加工、检测、刀具反馈一体式闭环解决方案。
