FORTiS-N™ FS封闭式绝对光栅
FORTiS-N FS(功能安全)封闭式光栅系统
细窄尺寸
精度达到±3 µm或±5 µm
抗振性高达30 g
FORTiS-N FS简介
FORTiS-N FS光栅系列是新一代封闭式绝对直线光栅,截面尺寸细窄,适合机床等恶劣环境中的空间狭小应用。
通过以下多项创新设计特性,不仅延长了光栅的使用寿命,而且实现了稳定可靠、坚固耐用、位置测量性能优异:

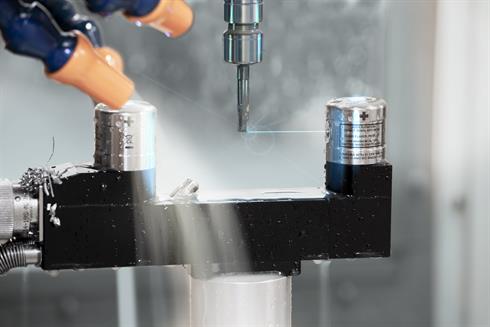

非常适合机床应用
雷尼绍在机床行业拥有四十余年的丰富经验。
我们的专家设计出FORTiS系列新一代封闭式绝对直线光栅,可用于恶劣环境。
串行接口
串行接口 | 说明 | 规格手册 |
BiSS® Safety | 雷尼绍绝对式光栅支持BiSS Safety(单向)开放式协议。BiSS Safety是高速串行接口,适用于需要较高的加速度、平稳的速度控制、优异的双向重复精度和超强的位置稳定性的动态轴。 | FORTiS-S FS BiSS Safety |
Siemens DRIVE-CLiQ® | 具有Siemens DRIVE-CLiQ串行接口的FORTiS FS光栅允许将光栅和直接测量系统连接至SINUMERIK和SINAMICS驱动装置组件。 |
可选的高级诊断工具ADTa-100
![高级诊断工具ADTa-100](/media/img/gen/b7ce927551c5444aa10e35ea129cb3ad.jpg)
FORTiS光栅系统与高级诊断工具ADTa-100和ADT View软件兼容。它们可提供全面的实时光栅数据反馈,以协助完成要求更加严苛的安装和诊断操作。直观的软件界面具有以下功能:
- 远程校准
- 在整个轴长上实现信号优化
- 显示光栅位置(相对于栅尺)的数字读数
- 导出和保存数据
- 设定零位
技术规格
测量标准 | 具有单码道绝对式编码的不锈钢钢带栅尺 |
20 °C时的热膨胀系数 | 10.1 ±0.2 μm/m/°C |
热基准 | 位于中心位置(测量长度 × 0.5的光栅位置) |
20 °C时的精度等级 | 高:±3 μm 标准:±5 μm |
栅尺长度 | 70至2040 mm |
最高速度 | (详见规格手册) 达到4 m/s |
串行接口 | BiSS Safety、Siemens DRIVE-CLiQ |
分辨率 | 1 nm、10 nm、50 nm |
电气连接 | 光栅:定制型M12电缆连接器(出线方向可由客户配置) 控制器:8针M12、17针M23、9针D型、14针LEMO、散线 |
电源 | 5 V ±10%,最大值为1.25 W(5 V时为250 mA) |
振动(工作) | 读数头:< 300 m/s²,符合IEC 60068-2-6标准 无安装板的栅尺壳体:< 200 m/s²,符合IEC 60068-2-6标准 带安装板的栅尺壳体:< 300 m/s²,符合IEC 60068-2-6标准 |
冲击(非工作) | < 300 m/s²,符合IEC 60068-2-27标准 |
工作温度 | 0 °C至+50 °C |
防护等级 | 正确安装后可达到IP53,注入净化空气后可达到IP64 |
您有什么定制化要求?
雷尼绍在机床测量和光栅应用领域拥有超过40年的丰富经验,我们的专业工程师团队能够满足您的独特需求。
