SPA2-2

SPA2是具有集成电源的四通道数字伺服功率放大器。

SPA2-2经优化,可与UCC2-2坐标测量机控制器和MCU5操纵杆配用,这是一套完美的改造组件。

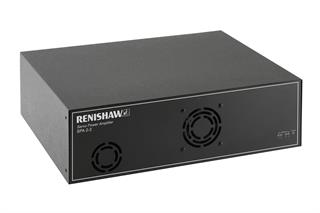

SPA2-2

主要特性:

  • 每一个放大器通道都有软件单独控制所有的微调参数,包括位移、增益、积分增益和比例增益设定
  • 可通过软件反转电机和转速器的极性
  • 可将电源输出电压设定为12 V至60 V
  • 总输出功率最大600 W
  • 每个通道可以提供10 A峰值或连续5 A电流值
  • 与其他伺服功率放大器一样,SPA2-2也包含控制所有电机加载过程的继电器。此外,还包含所有必要的硬件,以应用“2”类急停系统

技术规格

■ 标准规格

- 不适用

* 输出电压应与输入电压大致匹配


SPA2-2(三轴)*

SPA3-2

UCC控制器兼容性

UCC BI

UCC T3-2、UCC T3 PLUS、UCC S3、UCC T5或UCC S5

伺服放大器通道

3

3

附加伺服放大器通道

1

需要第二个放大器

总输出功率

600 W

最大960 W(取决于PSU)

每个通道的最大持续功率

300 W (1)

800 W(取决于PSU)

每个通道的峰值功率(取决于应用)

600 W

960 W(取决于PSU)

放大器输出(电机)电压

无刷电机,12 V至60 V

12 V至80 V,可变 **

放大器电流

0 A至10 A,程控

0 A至10 A,程控

急停功能兼容性

2类E-STOP (PL-b)

2类E-STOP (PL-b)

调谐方式

数字

数字

直流无刷电机兼容性


直流电刷电机兼容性

光栅速度反馈

转速器速度反馈

无转速器速度反馈

光栅速度反馈

交流电源

内部

外部

电源 — 输入

85 V至132 V ac、170 V至264 V ac、47 Hz至63 Hz、650 W

取决于PSU

环境 — 存储

-10 °C至+70 °C

-10 °C至+70 °C

环境 — 工作

+10 °C至+50 °C,靠近UCC

+5 °C至+50 °C,靠近UCC

尺寸:

宽度

435 mm(带外壳)

440 mm(带外壳)

高度

3U (127 mm)

1U (44 mm)

深度

330 mm

180 mm

重量

9.48 kg(最大 — 七轴系统)

2.84 kg


组件

我们针对具体应用提供多种组件。请联系当地的雷尼绍供应商,了解其他组件选项的信息。

SPA2-2(三轴)*

SPA3 / SPA3-2

UCC控制器兼容性

UCC BI

UCC T3-2、UCC T3 PLUS、UCC S3、UCC T5或UCC S5

伺服放大器通道

3

3

附加伺服放大器通道

1

需要第二个放大器

总输出功率

600 W

最大960 W(取决于PSU)

每个通道的最大持续功率

300 W (1)

800 W(取决于PSU)

每个通道的峰值功率(取决于应用)

600 W

960 W(取决于PSU)

放大器输出(电机)电压

无刷电机,12 V至60 V

12 V至80 V,可变 **

放大器电流

0 A至10 A,程控

0 A至10 A,程控

急停兼容性

2类E-STOP (PL-b)

2类E-STOP (PL-b)

调谐方式

数字

数字

直流无刷电机兼容性


直流电刷电机兼容性

光栅速度反馈

转速器速度反馈

无转速器速度反馈

光栅速度反馈

交流电源

内部

外部

电源 — 输入

85 V至132 V ac、170 V至264 V ac、47 Hz至63 Hz、650 W

取决于PSU

环境 — 存储

-10 °C至+70 °C

-10 °C至+70 °C

环境 — 工作

+10 °C至+50 °C,靠近UCC

+5 °C至+50 °C,靠近UCC

尺寸:

宽度

435 mm(19 in外壳)

440 mm(19 in外壳)

高度

3U (127 mm)

1U (44 mm)

深度

330 mm

180 mm

重量

9.48 kg(最大 — 七轴系统)

2.84 kg

组件组件内容备注
SPA2-2组件三轴光盘三轴组件包括电缆

三轴配置,适用于传统配直流电刷电机的坐标测量机。

它适用于带转速器和无转速器的速度反馈系统,并配有光栅接口卡,还可以与带光栅的速度反馈系统配用。

可加装一个扩充卡,将这些装置扩展为四轴系统。

SPA2-2组件六轴光盘组件该配置适用于需要五个或六个放大器的装置。与三轴版本相同,它适用于带转速器和无转速器的速度反馈系统,并配有光栅接口卡,还可以与带光栅的速度反馈系统配用。可加装另一个轴卡,将该装置扩展为七轴系统。
SPA2-2三轴 + REVO组件经配置可支持REVO®五轴扫描测座,并具有用于坐标测量机控制器的三轴。加装一个扩充卡,可将坐标测量机的轴增至四个。
SPA2-2第四轴接口卡可安装插入式电路板,可为三轴、六轴或三轴 + REVO组件增加一个轴

该卡上的电机插头支持无刷或直线电机,与标准电刷电机插头有所不同。

为避免出现缺料问题,组件中还包括对应插头和外壳。

栅尺/光栅组件4个15 W HDD插头和外壳用于支持UCC轴栅尺输入或SPA电机光栅输入的连接。如果插头用于支持配光栅速度反馈系统的坐标测量机上的UCC2-2/SPA2-2系统,则需要两个这样的组件。
SPA2-2插头组件

3个7W2型插头,用于电机/转速器连接。

1个9针D型插槽,用于急停操作。

每个电机插头的外壳。

接头和外壳支持轴电机和机器急停系统的连接。
