StreamLine™ Slalom

利用拉曼技术分析整个表面

StreamLine的Slalom成像模式可确保从您所定义的整个待分析面积上采集数据。您将能够观察颗粒等微小的特征结构,而其他方法却可能会产生遗漏。

Slalom为过疏采样问题提供了一个有效的解决方法。

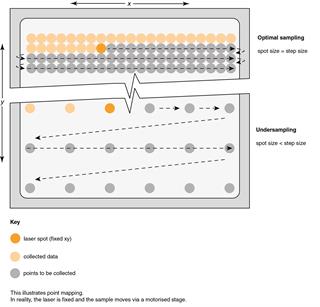

过疏采样

光斑尺寸和步长之间的关系是采样的一个关键因素。

当二者尺寸相等时,即产生优化采样。整个面积均被覆盖,而且不会相互交叠。

当步长大于激光光斑尺寸时,则产生过疏采样。这时,成像速度更快,但可能导致样品上的某些区域未被分析。

因此需要根据实际情况在二者之间进行权衡:

  • 总成像时间
  • 步长
  • 分析面积(或体积)

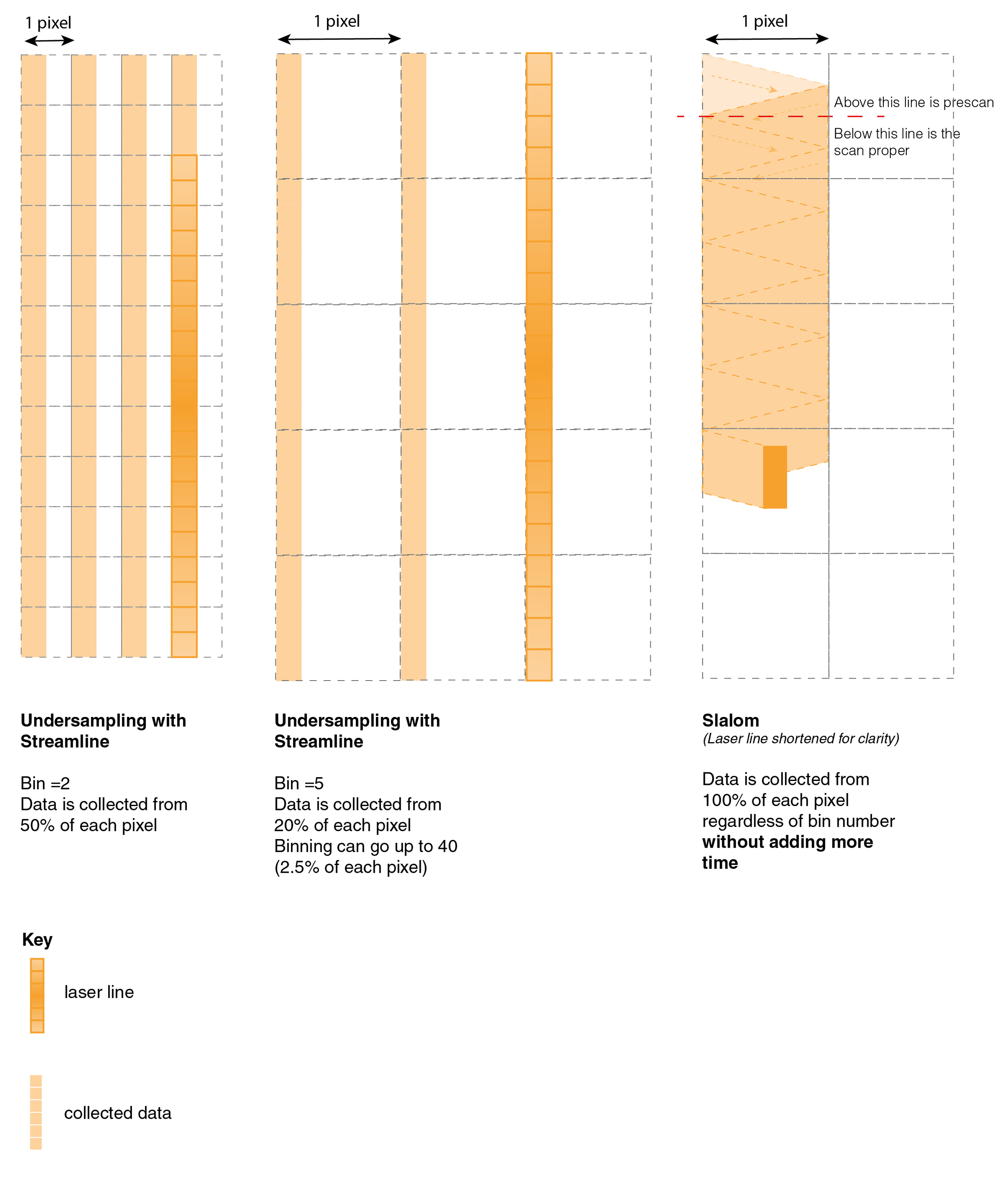

Slalom

过疏采样是分析大面积的快速方法,但是会遗漏微小却重要的特征结构。

Slalom沿StreamLine的激光线条按“之”字形折线前进,从而确保整个表面均被采样,同时又不会延长实验时间。这为解决过疏采样问题提供了一个行之有效的方法。

两全其美

在大多数拉曼图像中,每个像元可以看作一个与步长尺寸相等的区域。当过疏采样时,像元尺寸应正好与被分析区域的尺寸相同,从而得到一个空白空间占比很高的图像。如果颗粒和区域足够大,这不是一个关键的差别。然而,如果您试图确定半定量信息,这一差别就会变得极为关键,最终导致结果的代表性或准确性大大降低。

StreamLine的Slalom成像模式具有两全其美的优点:您可以快速成像,同时相信您的数据能够完整揭示被成像的全部面积。

许多雷尼绍创新技术受专利保护。
