精密机床制造商必备的校准工具
一台精密数控机床从铸件、零件加工、组装到成型......每个阶段都需要进行检测和校准,以确保机床的整体精度。
目前业界厂商通过激光校准设备如激光干涉仪,对完成组装后的机床进行校正和补偿早已不是什么新鲜的事,而且逐渐成为标准配备。不过在机床的组装过程中,大部份厂商仍然通过大理石方尺、千分表等传统工具进行测。这些传统方法早已跟不上现代智慧工厂的效率。检测结果往往也很容易受环境因素影响,造成数据不一致的情况。
厦门大金机械有限公司多年来一直对机床质量有严格的管控,他们最先选用雷尼绍XK10激光校准仪以此提升整体检测效率,以及有效降低人工成本。
业界挑战:传统工具的限制
如何确保机床在每个组装过程中的精度是厂商一直所面临的挑战。传统方法是利用千分表、大理石方尺和自准直仪等工具进行检测和校正,如检测导轨的直线度,铸件的平面度或是导轨与导轨之间的平行度等等。这些传统方法最大的缺点就是效率低,在使用上有很大的局限性。
举例:客户需要根据机床的尺寸搬运相应尺寸的大理石方尺进行测量,意味着搬运时有可能造成人员损伤,同时也需要大量空间存放方尺;在架设和操作方面往往需要具备经验的人员,不然检测结果会出现不一致的情况;千分表属于触碰式检测工具,加上考虑到操作员的经验等因素,在检测时会累积不少误差。自准直仪在测量单轴直线度时相对简单,不过在进行平行度这类多轴测量时架设十分耗时。借助通过使用雷尼绍XK10激光校准仪,这些问题都得以轻松解决。
操作简单
雷尼绍XK10是一款多功能的激光校准仪,一台仪器可进行直线度、垂直度、平面度、平行度测量和机床调平,以及评估机床旋转部件的主轴方向和同轴度。校准仪的激光发射头,接收模块和显示设备等全都是采用无线通信,使架设测量时更加灵活。XK10的显示设备设计得像一台小型平板计算机,用户可通过它来进行数据采集,分析和记录。每个测量项目都有分步做法,通过直观易明的图形和实时读数一步步指导用户完成整个测量过程。
厦门大金制二部厂长黄志峰先生说道:“我们在市场上寻找合适校正仪产品的时候,对比了雷尼绍和自准直仪等厂家,发现XK10有明显的优势,无论是操作接口的图形设计或是报告都非常直观,操作人员一看就知道下一步应该怎样做,不需记住烦琐的步骤,这确实为我们的工作带来很大的便利性。另外XK10标配的一套夹具和磁性座也十分好用,大大缩短校正仪的架设时间。”

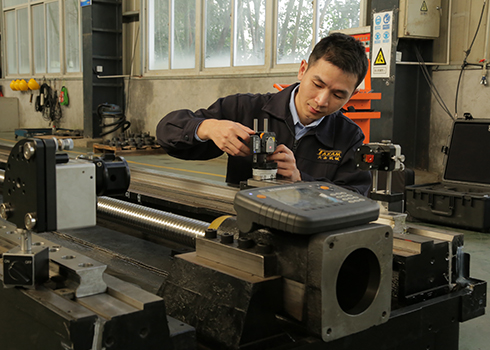

![透过XK10进行双轨平行度测量](/media/img/gen/cc00f975cd3b460badcd34590ee3b6ac.jpg)

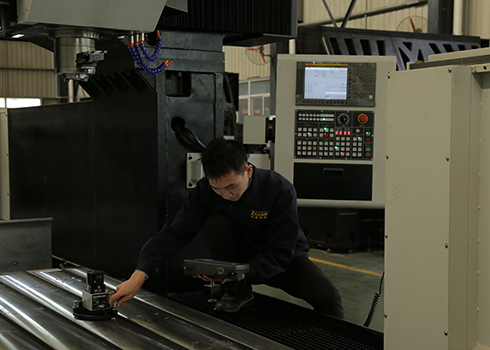

![透过XK10进行垂直度测量](/media/img/gen/65b6533bc9264787be635086f447d19b.jpg)
大金集团生产的加工中心均有采用XK10激光校准仪,整体检测时间相比传统检测工具大幅缩短至少两倍,意味着在人员分配时更有灵活性。XK10测量长度达30米,让我们很轻松的就可以完成长行程的加工中心的直线度、平行度、垂直度、平面度等多个量测项目。
厦门大金机械有限公司(中国)
效率提升
生产效率是机床制造商最关心的课题之一,作为机床质量把关的检测部门,检测工作不仅要做得快,而且要做得准。目前大金集团大部份的机型在组装时都有用到XK10校准仪,包括立式加工中心、卧式加工中心、数控龙门加工中心和数控车床等。
厦门大金品保部经理马锋先生说道:“从零部件加工、机台组装到整机检测,我们大金集团生产的数控机床均有采用雷尼绍XK10激光校准仪,相比传统的检测工具,整体检测效率提升至少快两倍以上。以往检测一台20米长龙门式加工中心,单是测量直线度、平面度、垂直度和平行度等项目就需要两名员工和花上4个小时以上。引进XK10后,我们一名员工独自操作只需花不到两个小时就能完成,意味着在人员分配上更有灵活性。便携性也是XK10的一个优点,操作员带着XK10工具箱即可以独自完成检测,同时也让我们节省购买大量大理石方尺的支出。另外XK10在测量长行程机床时更能突显它的优势,以往我们检测长行程的机床时,需要搬运超大尺寸非常笨重的大理石方尺,的确是一件很头痛的事情。XK10测量范围达到30米,让我们通过一台仪器,很轻松的就可以完成多个测量项目,传统方式根本无法实现。”

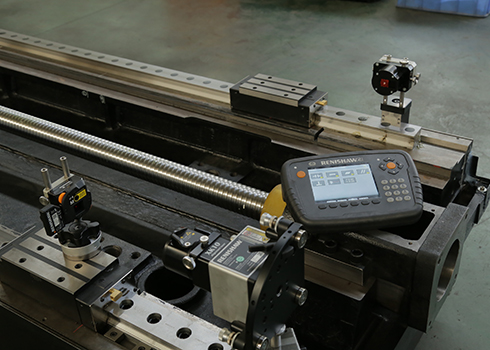

![雷尼绍XK10激光校准仪采用无线通信](/media/img/gen/fef7ab6d068345339cc41aa164807c0f.jpg)
市场认受性
雷尼绍的校正仪产品在市场上多年来都有良好的评价,像XL-80激光干涉仪早已是业界的标杆。最新的XK10激光校准仪也不例外。相比传统方法,XK10数字化检测数据可溯源至国际标准,能减少人为误差,使结果的准确度及重复性更高。马经理说道:“大金集团从二十多年前已开始采用雷尼绍的校准仪器产品,除了最新的XK10,还有多台XL-80激光干涉仪、QC20-W球杆仪、旋转轴测量仪正在使用。雷尼绍在机床界受客户高度认可,透过XK10对我们机床进行检测,也帮助我们赢得客户的信任,在机器验收时避免不必要的争议。”
有关厦门大金机械有限公司
TAKAM集团是一家台湾独资企业,在美国加利福尼亚、台中和厦门设有三个全球生产基地。集团旗下的厦门大金机械有限公司从事CNC高科技系列产品的开发、研究、制造和销售。通过多年的经验,机床产品广泛用于航空航天、汽车、电子、精密模具制造和机械零件加工以及许多其他使用金属生产的行业。
