测量夹具工作台

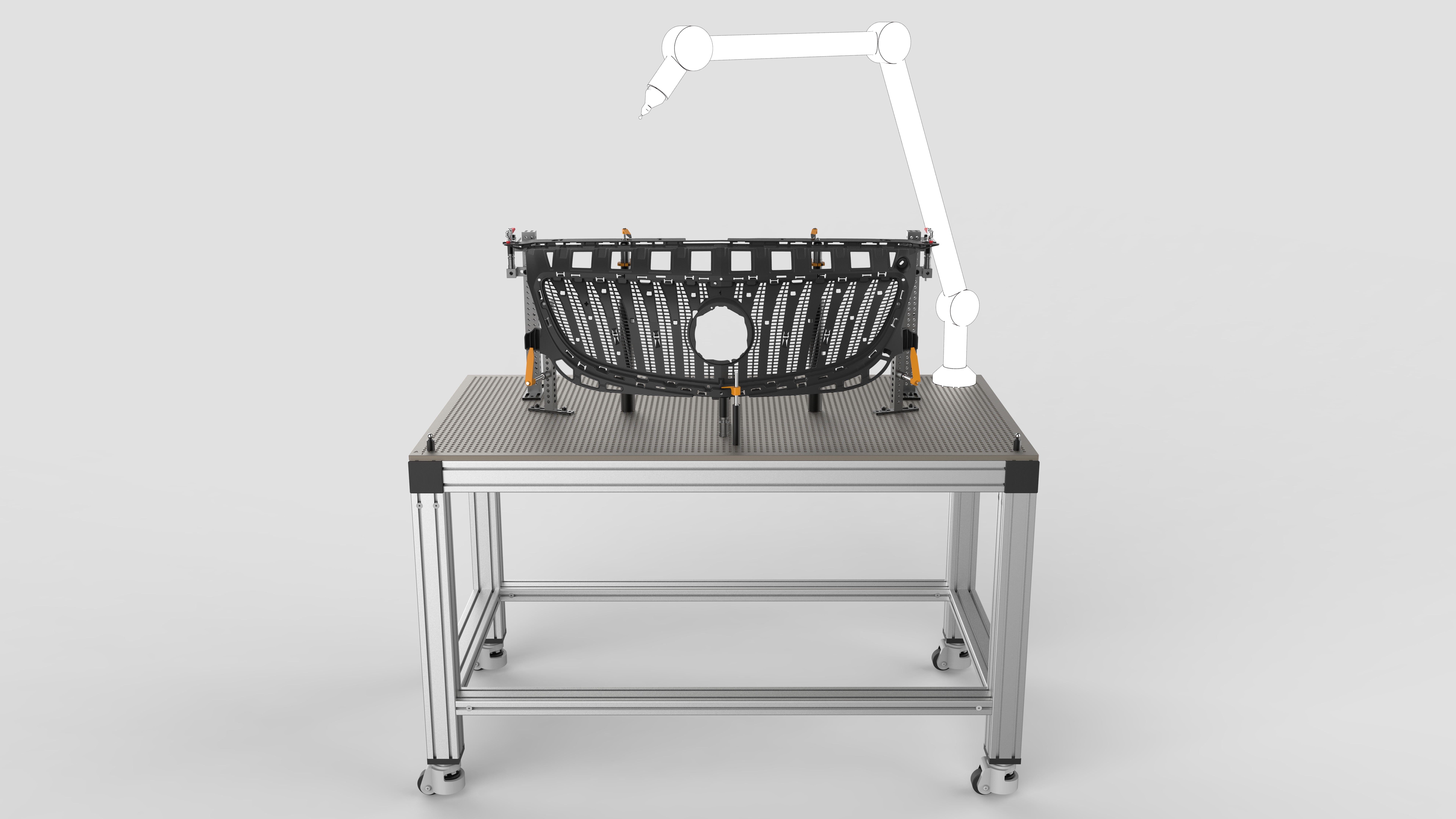

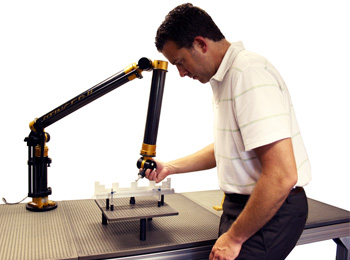

雷尼绍测量工作台可兼容任何类型的便携式坐标测量机、白光或激光影像仪系统,这样您便能够在车间或测量工作区内轻松地自由移动测量设备。
测量夹具工作台
雷尼绍测量工作台的模块化结构使灵活安装便携式坐标测量机成为可能。使用雷尼绍测量工作台改进检测过程,其优点如下:
稳定性

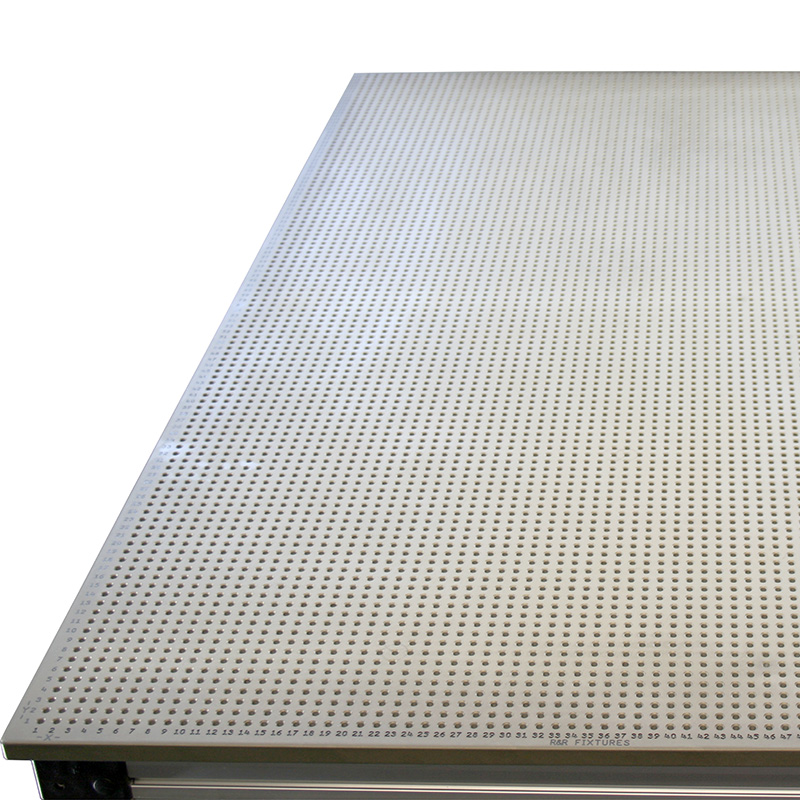

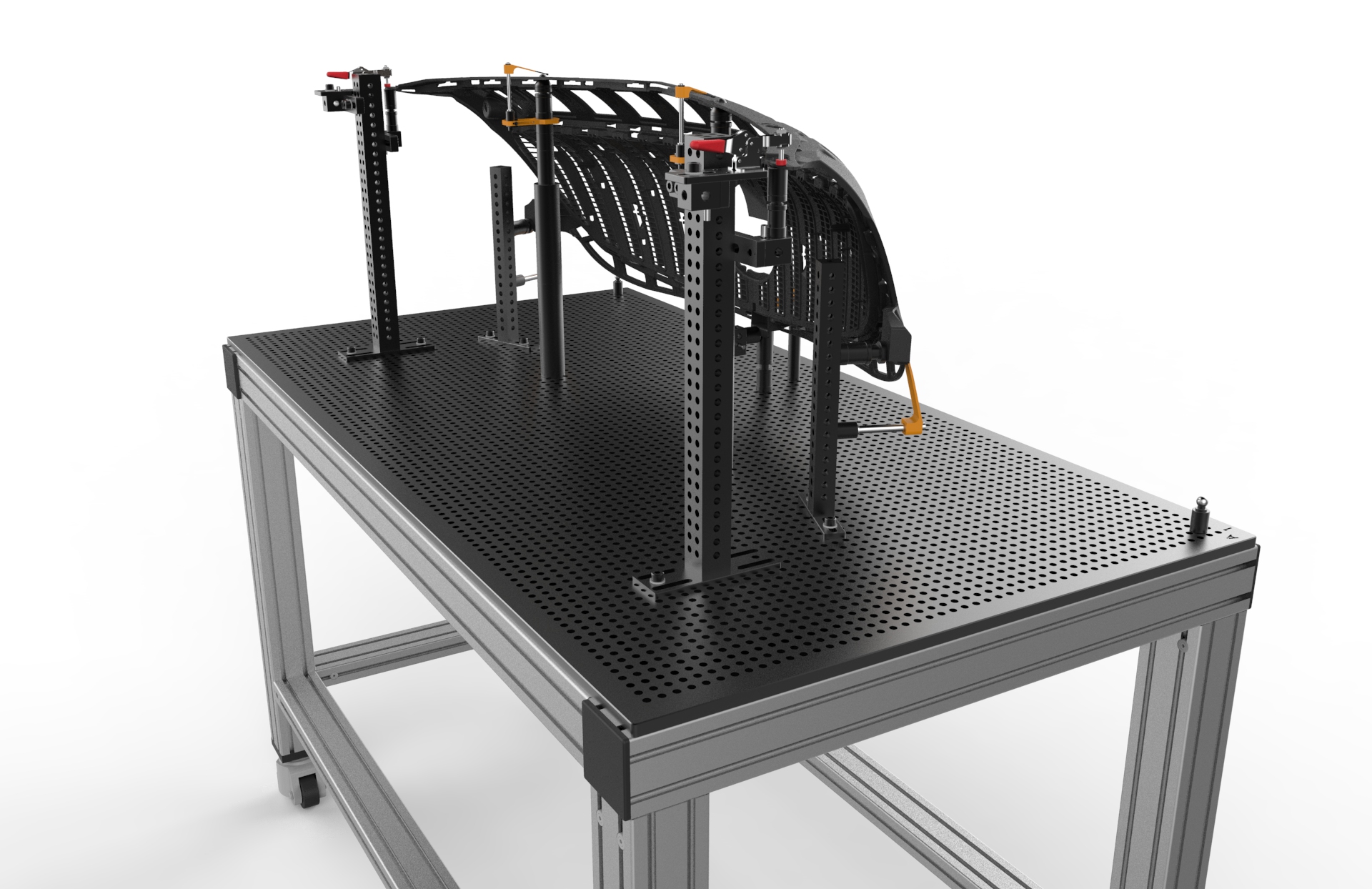

夹具顶板通过安装孔固定到测量工作台的框架上,以提高工作台的稳定性和坚固性。这也有助于用户将重型工件安装在工作台上,而不会导致工作台顶板弯曲或变形。
便携性

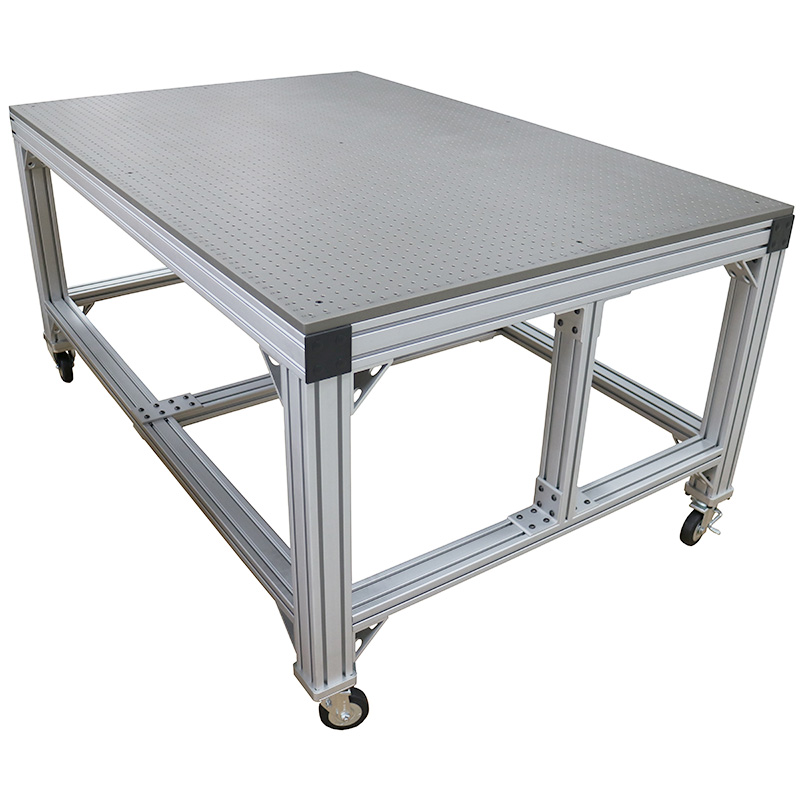

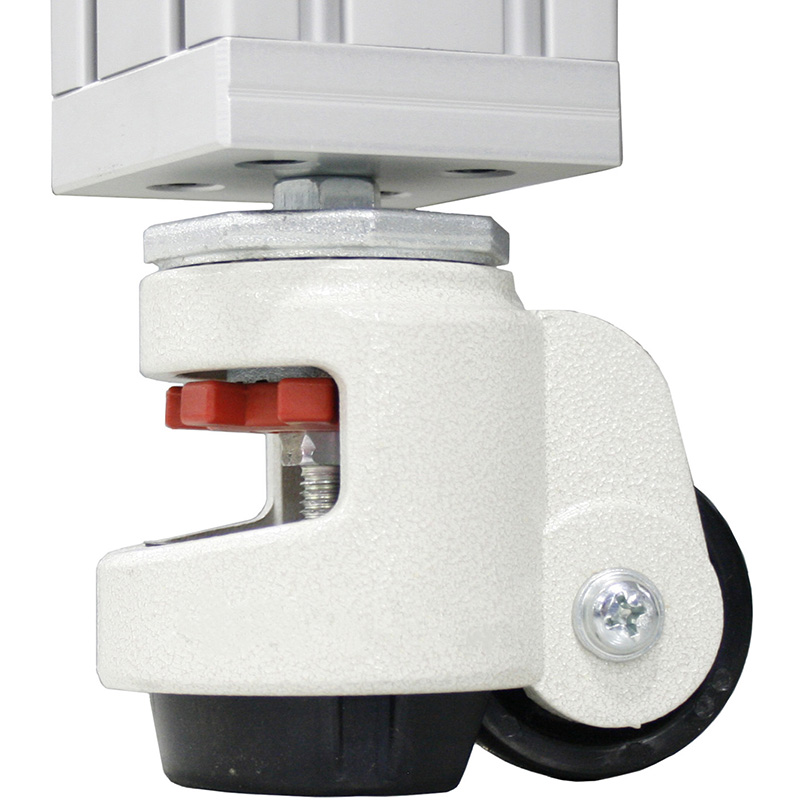

每个工作台均安装有调平脚轮,用于轻松调节高度及在测量或检测工作区内灵活移动工作台。
灵活性
雷尼绍M8系列夹具板提供15 mm和30 mm螺纹孔间距选项,如果您检测的是大型及重型工件,则该系列夹具板非常适合此类应用。雷尼绍M6系列夹具板提供12.5 mm和25 mm螺纹孔间距选项,可提供更大的工件定位灵活性。
重复性

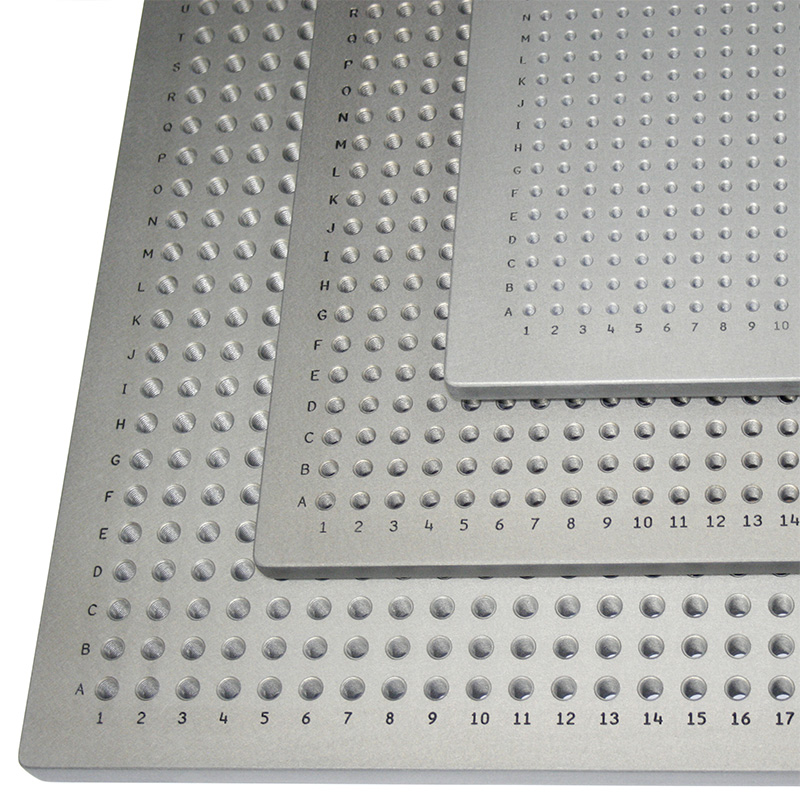

夹具板经过高精度打磨并带有阳极氧化硬涂层,抗磨损性能优异,坚固耐用。所有夹具板均标配字母数字标示,以正确记录夹具安装的每个步骤。

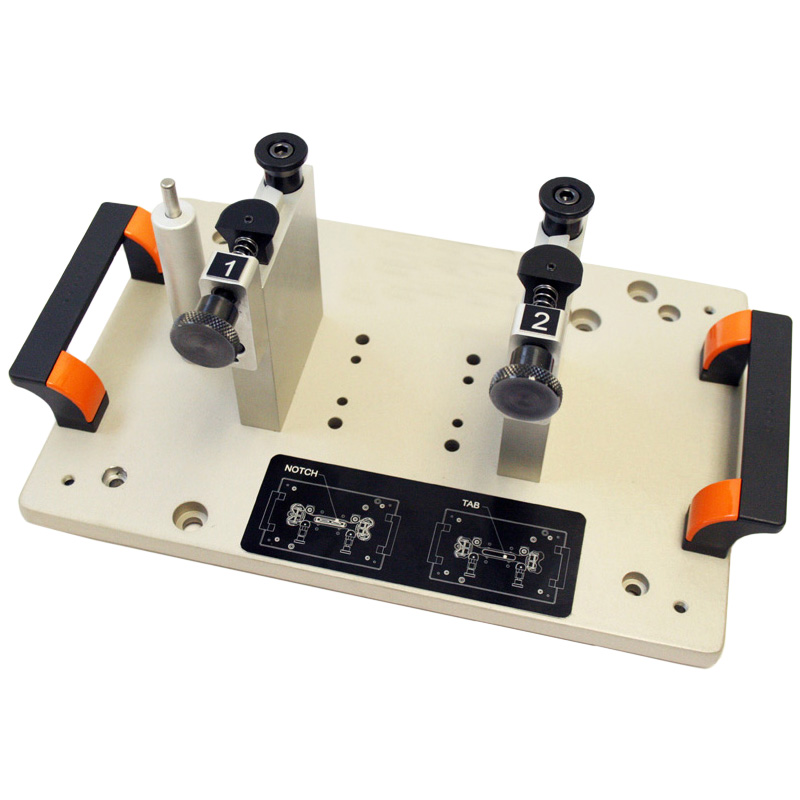

夹具部件
可使用独立夹具部件或夹具套装中的部件来装夹工件。雷尼绍将继续保持创新,不断设计开发新的夹具部件以帮助您高效完成工件的装夹工作。通过雷尼绍在线商城购买夹具部件。
无停机时间

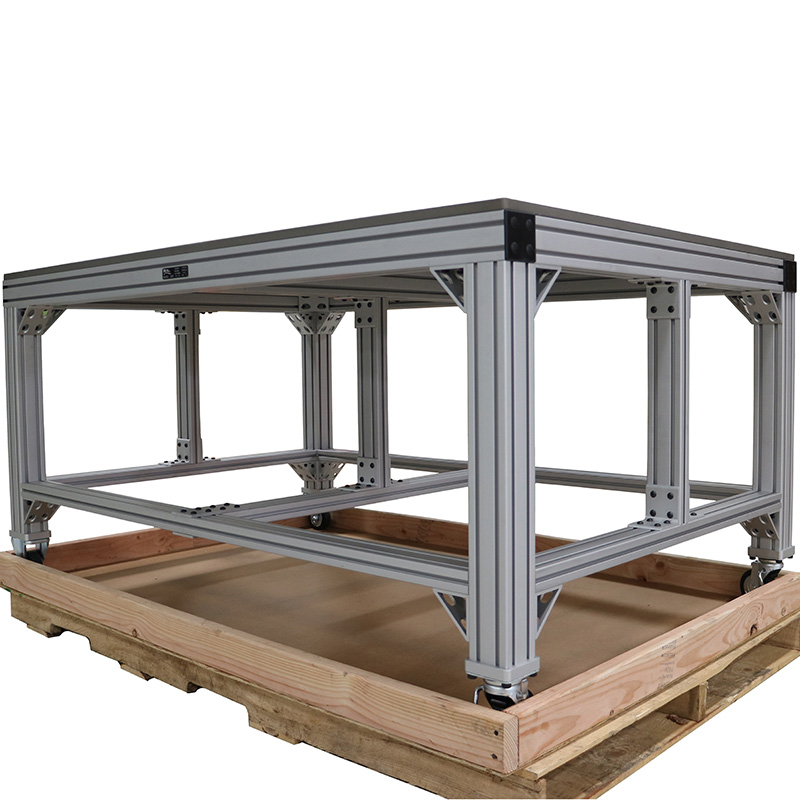

我们的测量工作台交付时已组装完整,拆箱后即可开始测量。
以满足需求为目标
我们对三种最常购买的工作台尺寸加以标准化,以使产品更具性价比且供货速度更快。
这些标准尺寸涵盖了大多数应用场合和夹具部件尺寸。

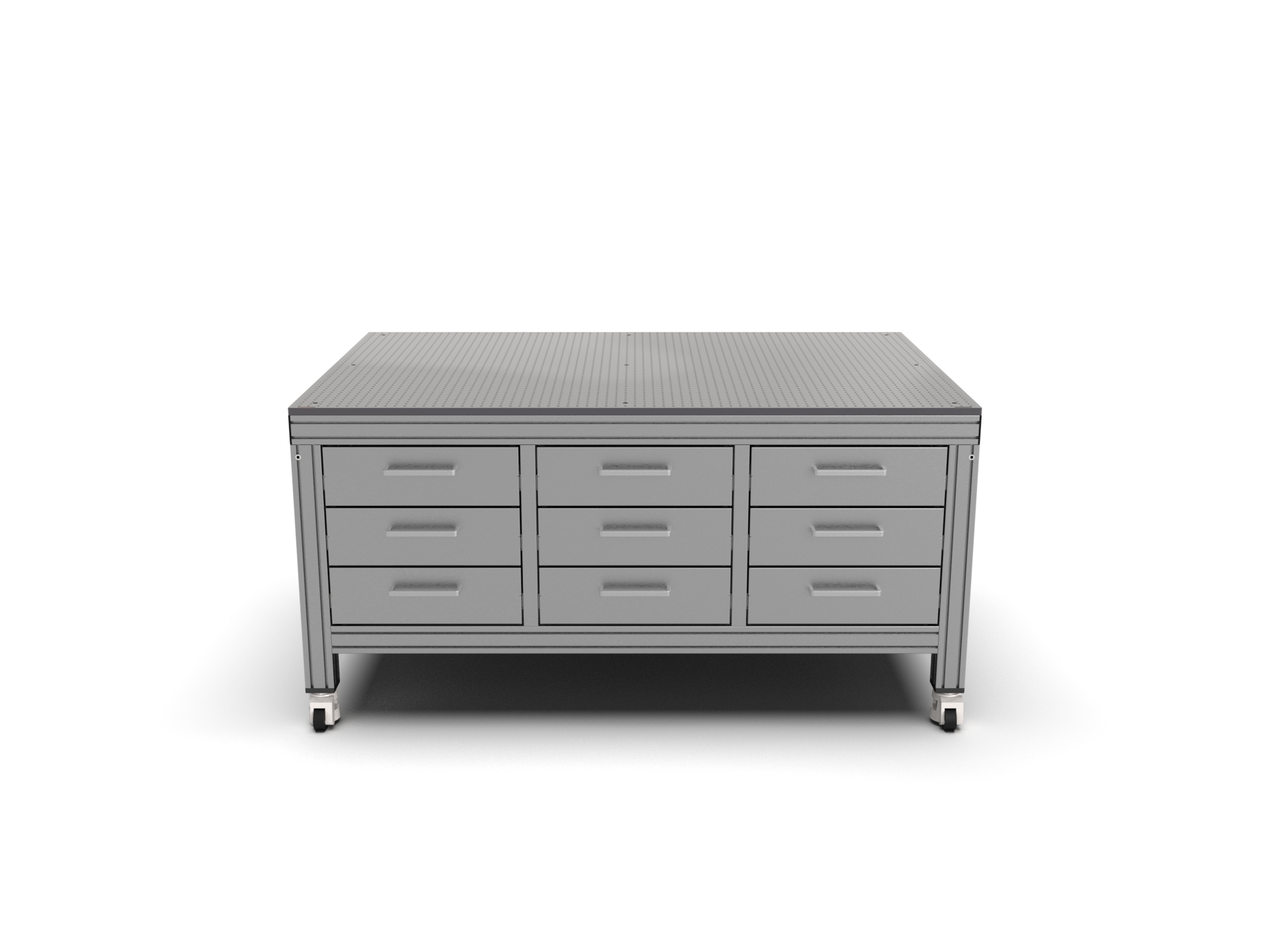

对于这三种标准尺寸,既可仅提供工作台,也可同时提供架子/架子及抽屉。
还可选择购买带选配监视器或笔记本电脑支架的通用转接板 (R-PAACU)。
如果您需要定制尺寸的工作台,雷尼绍可以设计和提供各种选项,请联系我们共同讨论您的需求。
标准尺寸测量夹具工作台
工作台选项
订货号 | 尺寸 (LW) | 孔距 | 螺纹类型 | 说明 | 重量* |

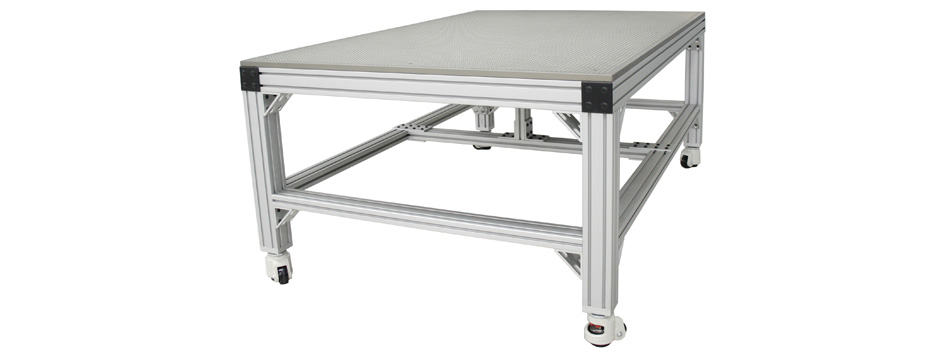

R-TM-1200900-25‑6 | 1200 mm × 900 mm | 25 mm | M6 | 仅工作台 | 112 kg |
R-TM-1200900‑30-8 | 1200 mm × 900 mm | 30 mm | M8 | 仅工作台 | 112 kg |
R-TM-1500900-25-6 | 1500 mm × 900 mm | 25 mm | M6 | 仅工作台 | 131 kg |
R-TM-1500900-30-8 | 1500 mm × 900 mm | 30 mm | M8 | 仅工作台 | 131 kg |
R‑TM‑18001200-25‑6 | 1800 mm × 1200 mm | 25 mm | M6 | 仅工作台 | 183 kg |
R-TM-18001200‑30‑8 | 1800 mm × 1200 mm | 30 mm | M8 | 仅工作台 | 183 kg |

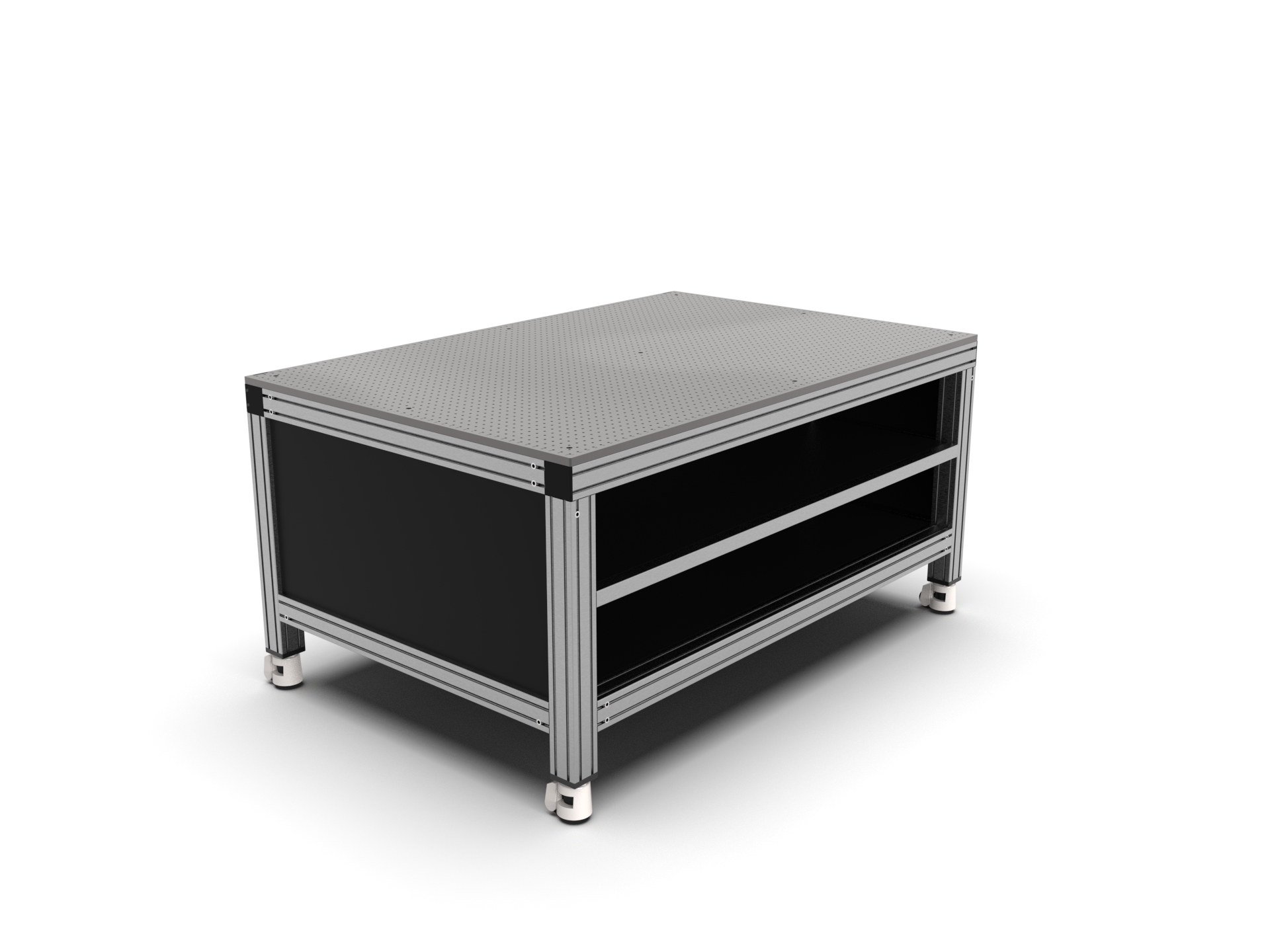

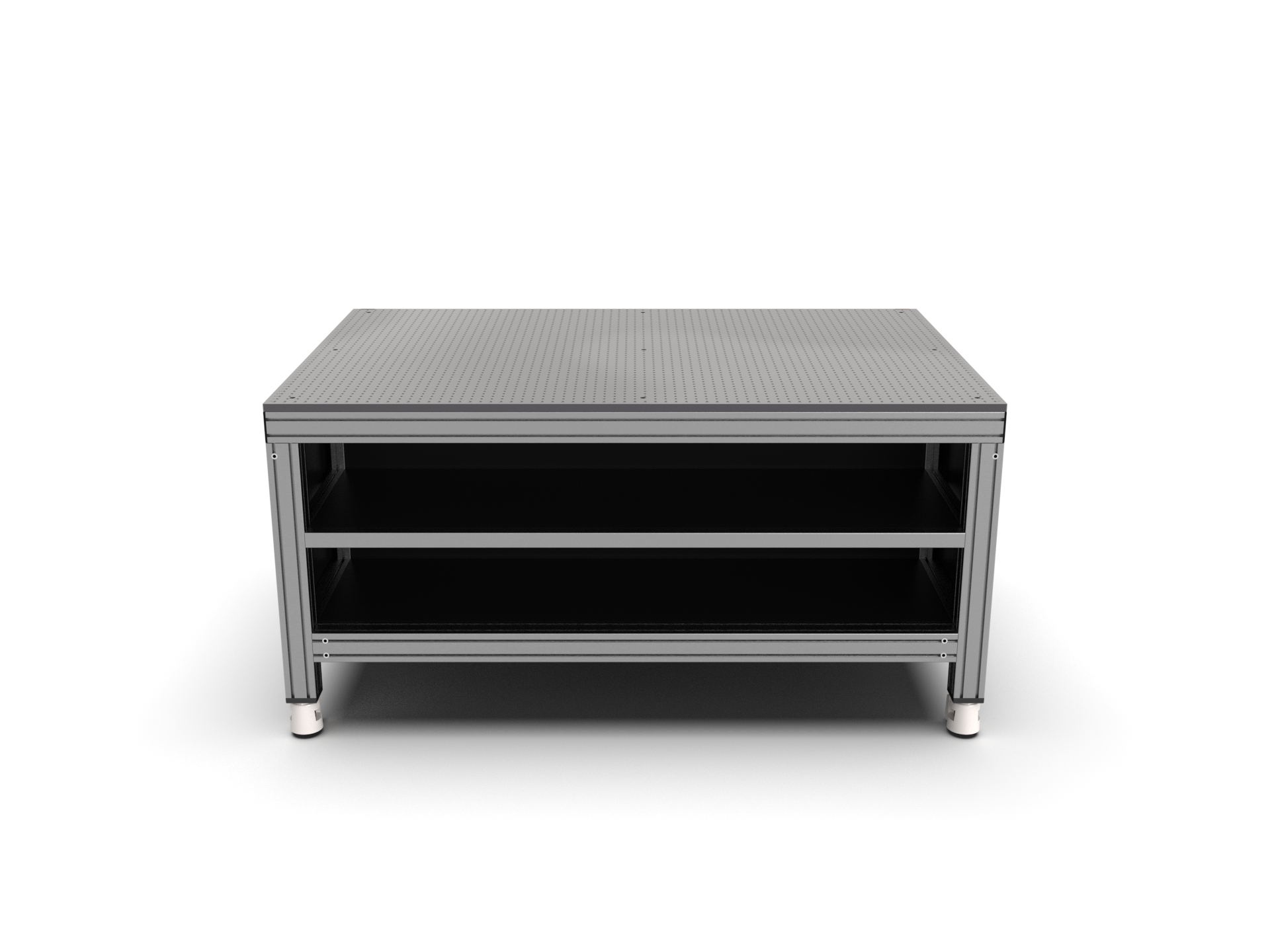

R‑TMS‑1200900‑25‑6 | 1200 mm × 900 mm | 25 mm | M6 | 带架子 | 121 kg |
R-TMS-1200900‑30‑8 | 1200 mm × 900 mm | 30 mm | M8 | 带架子 | 121 kg |
R-TMS-1500900-25-6 | 1500 mm × 900 mm | 25 mm | M6 | 带架子 | 146 kg |
R-TMS-1500900-30-8 | 1500 mm × 900 mm | 30 mm | M8 | 带架子 | 146 kg |
R‑TMS‑18001200‑25-6 | 1800 mm × 1200 mm | 25 mm | M6 | 带架子 | 203 kg |
R-TMS-18001200-30-8 | 1800 mm × 1200 mm | 30 mm | M8 | 带架子 | 203 kg |
R-TMD-1200900-25-6 | 1200 mm × 900 mm | 25 mm | M6 | 带架子 | 179 kg |

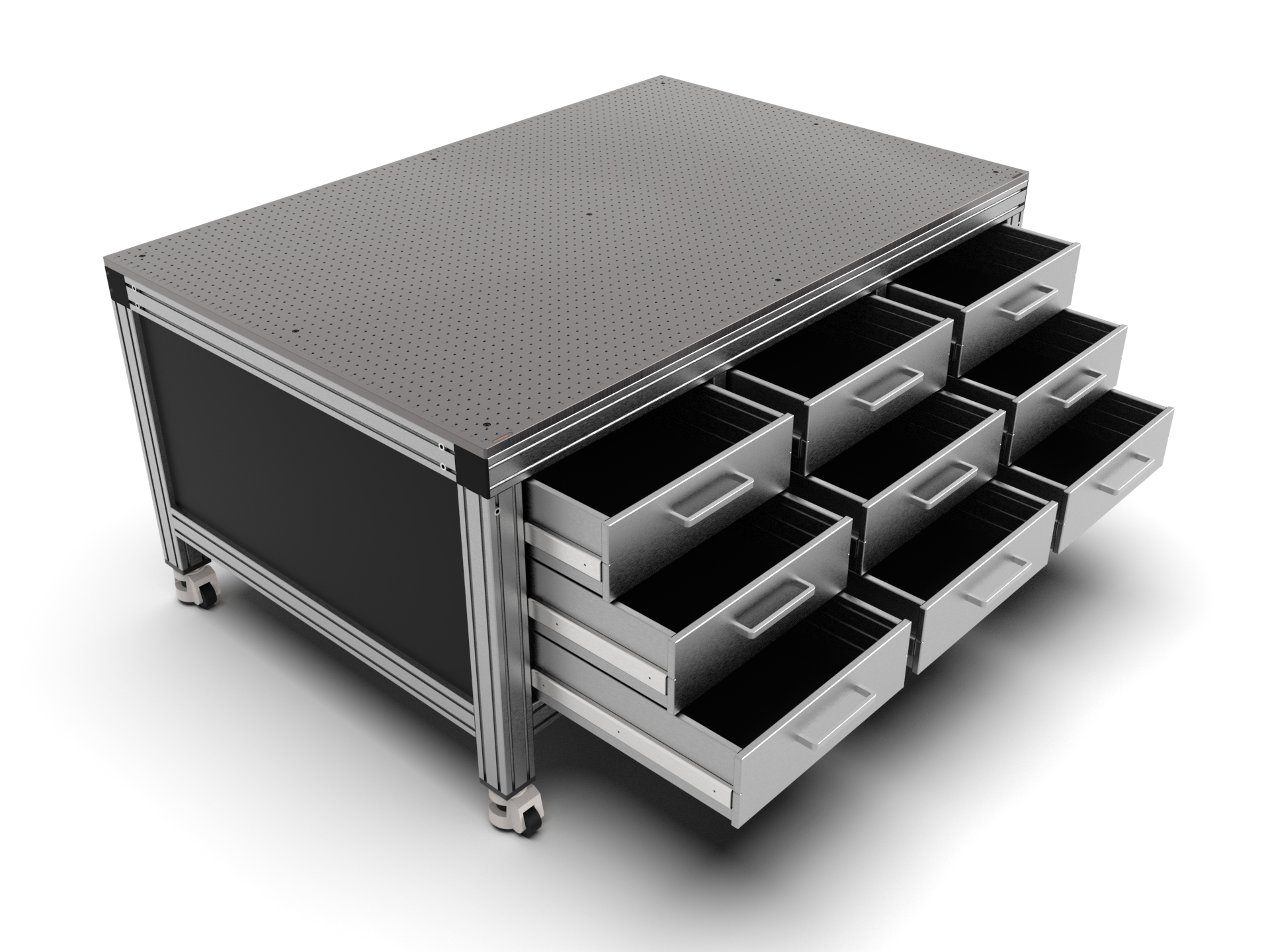

R-TMD-1200900-30-8 | 1200 mm × 900 mm | 30 mm | M8 | 带抽屉和架子 | 179 kg |
R-TMD-1500900-25-6 | 1500 mm × 900 mm | 25 mm | M6 | 带抽屉和架子 | 207 kg |
R-TMD-1500900-30-8 | 1500 mm × 900 mm | 30 mm | M8 | 带抽屉和架子 | 207 kg |
R‑TMD‑18001200‑25-6 | 1800 mm × 1200 mm | 25 mm | M6 | 带抽屉和架子 | 317 kg |
R‑TMD‑18001200‑30‑8 | 1800 mm × 1200 mm | 30 mm | M8 | 带抽屉和架子 | 317 kg |
*工作台和转接板的重量
