用于影像仪系统的测量夹具

雷尼绍的影像仪夹具和亚克力底板可实现背光照明,从而使影像仪系统和复合式测量设备获得清晰整洁的工件图像。
雷尼绍影像仪夹具可为任何尺寸、形状或类型的工件提供可重复和牢固的工件夹持方案,以便在您的影像仪系统上进行测量。以各种方式固定最微小的工件,同时保持工件的清晰图像。雷尼绍在线商城中的影像仪夹具
QuickLoad™快速装卸拐角型影像仪夹具安装

装夹工件并提供清晰图像

Ø12 mm x 50 mm M4螺纹铝制支撑销
Ø12 mm x 10 mm M4螺纹铝制针形支撑销

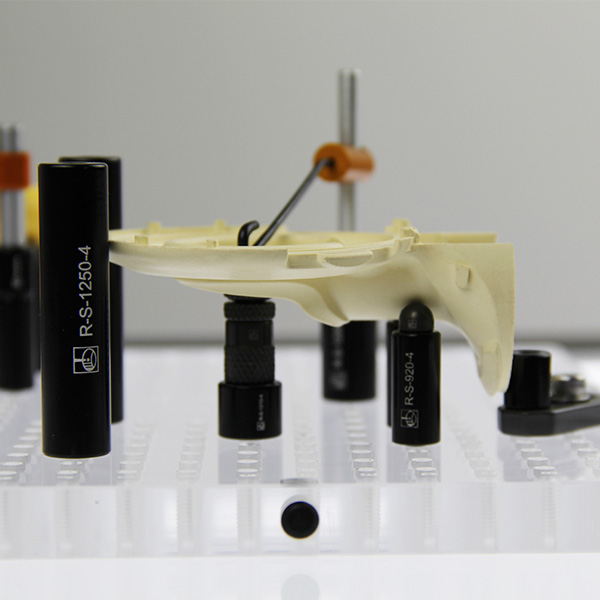

夹持微小而精细的工件

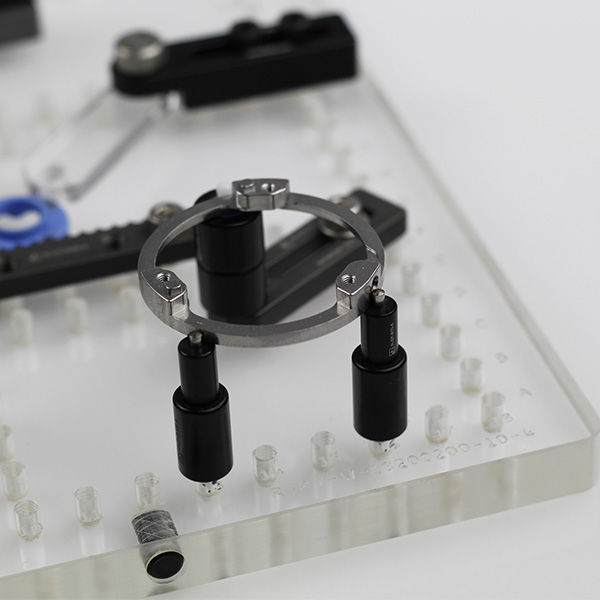

雷尼绍拥有多种组合测量夹具部件,设计用于固定最微小的工件,可实现更佳的清晰度和测头触达性,而不会遮挡任何关键特征。

缩短检测时间

通过事先将工件及夹具安装在多块底板上,可在数秒内在机器上完成待测工件的转换,从而大幅缩短因等待夹具安装造成的停机时间。可使用快脱式磁扣快速装卸底板。

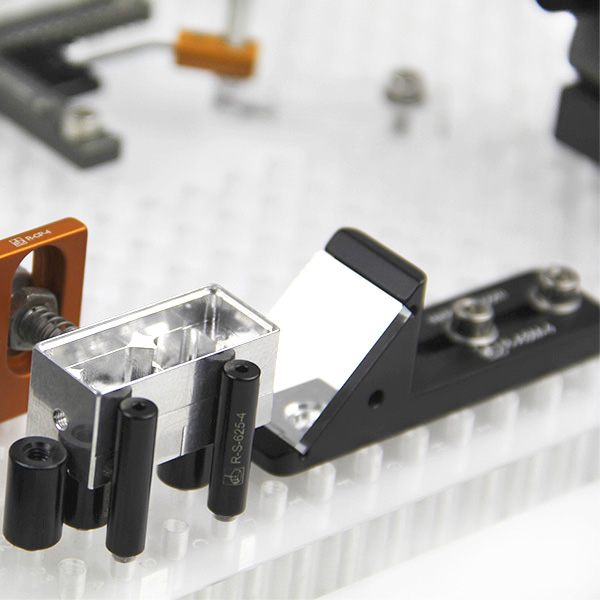

用于M4装夹部件的45°可调式滑动反射镜

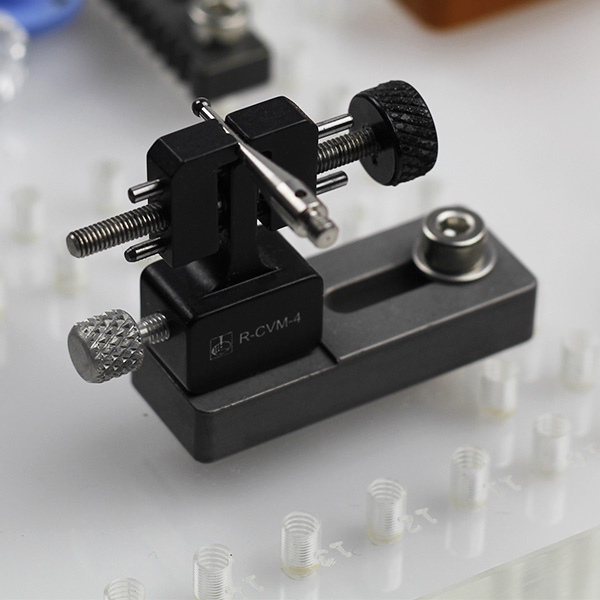

带有底座的M6微型虎钳夹

QuickLoad™快速装卸拐角型夹具 (QLC)

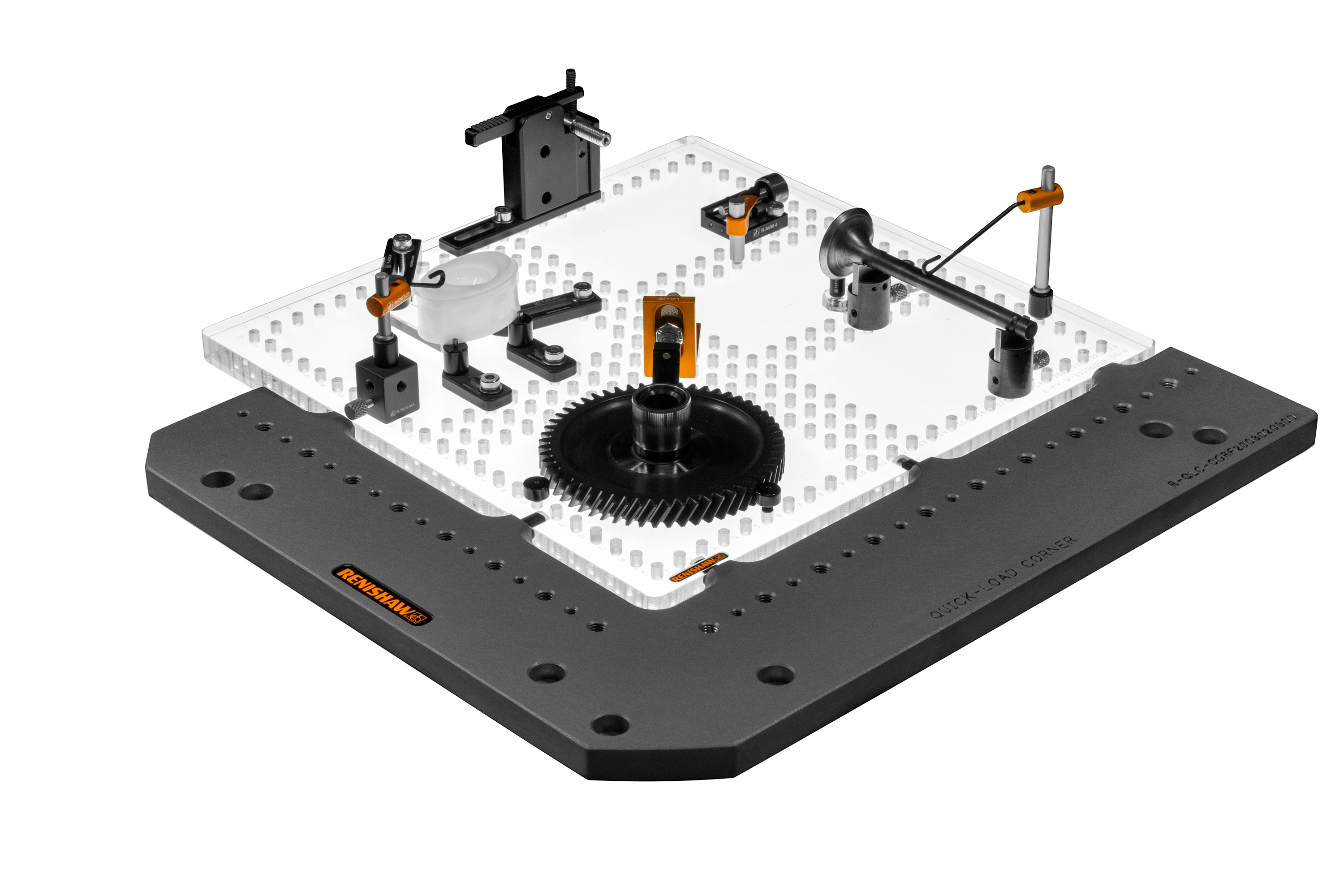

我们的亚克力底板可实现工件的背光照明,而利用多窗底板则可无阻碍地观测工件。可使用反射镜查看工件侧面的特征,从而减少重新定向的需要。

具有再现性的夹具组合

相同的夹具组合可消除检测过程中的变化因素,对于确保检测的重复性至关重要。可使用雷尼绍带有字母数字标示的底板和带标示的夹具部件准确记录并重现夹具组合。

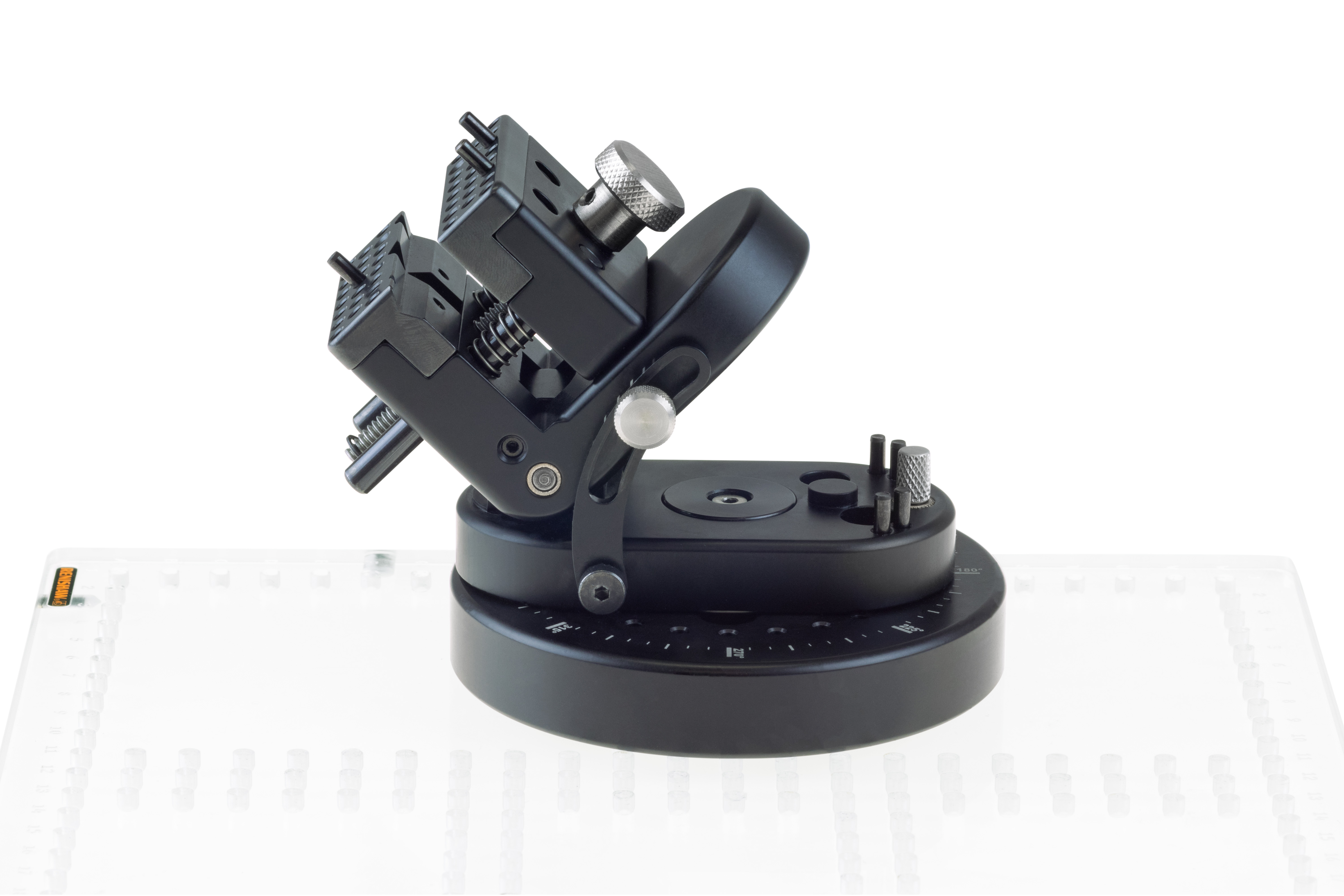

R-CRAV可旋转式斜虎钳

构建影像仪夹具套件

要在影像仪上装夹工件,需要QuickLoad快速装卸拐角型夹具、底板和夹具部件套装。根据要装夹的工件、影像仪和应用的类型来决定所选的套件。根据所装夹工件的性质,可能还需要其他部件。

OGP QuickLoad快速装卸拐角型夹具

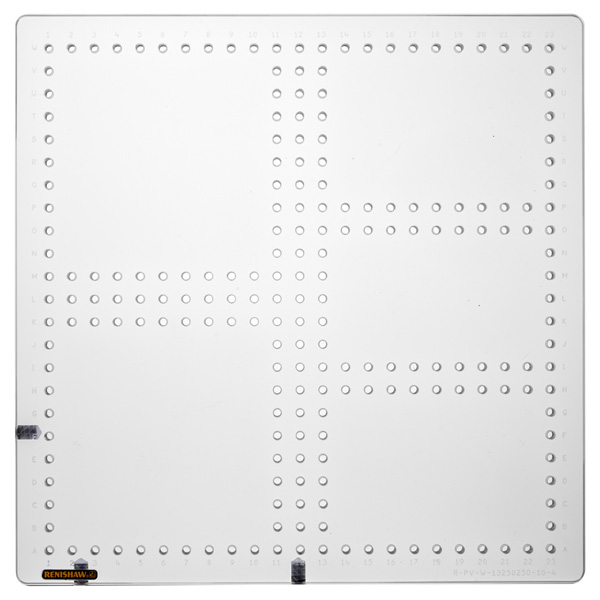

M4多窗亚克力底板,11.7 mm x 250 mm x 250 mm

第1步:选择QuickLoad快速装卸拐角型夹具

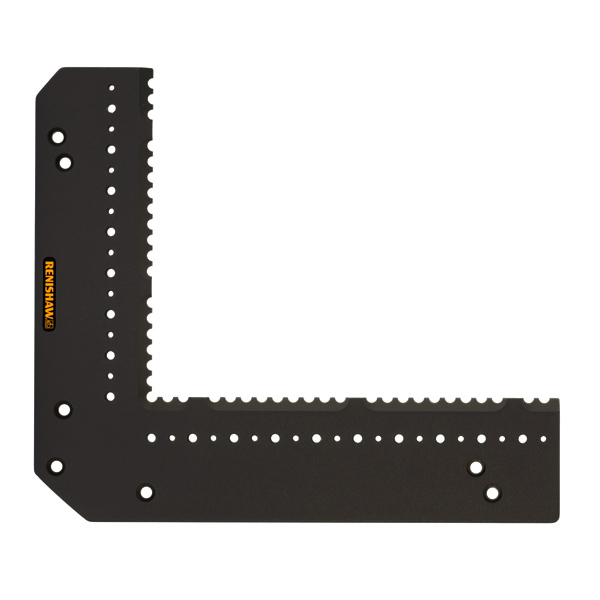

QuickLoad快速装卸拐角型夹具有多种外形尺寸,旨在适合每种特定型号的影像仪。该夹具设计安装于影像仪观测台的左下角位置,并与安装孔位吻合。该夹具针对大多数主流品牌的影像仪系统提供了安装孔,以确保尺寸和装配正确。

QuickLoad快速装卸拐角型夹具的边缘带有锯齿,因此工件也可以直接靠着拐角边缘进行安放,并使用雷尼绍M4、M6或1/4-20夹具部件进行固定,从而快速简便地进行检测。

第2步:选择底板

雷尼绍亚克力底板包含内嵌式钢制销钉,这些销钉精确地位于QuickLoad快速装卸拐角型夹具内的磁性部件上。这可实现在影像仪上快速、简便、可重复地安装/拆卸底板。可选择两种类型的底板:

  • 多孔型:安装更加灵活,一次可检查更多的工件,底板中心有一块透明区域。
  • 多窗型:窗口更多,对于小型工件可得到更清晰的图像。
M4影像仪夹具部件B套装

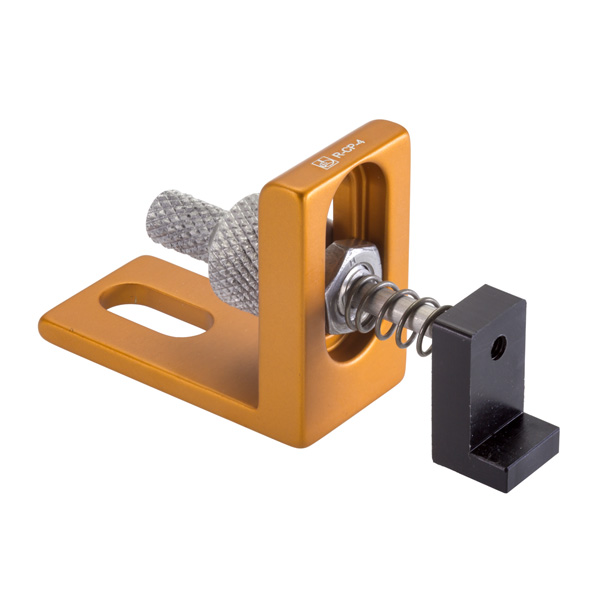

M4推杆式压板

第3步:选择部件套装

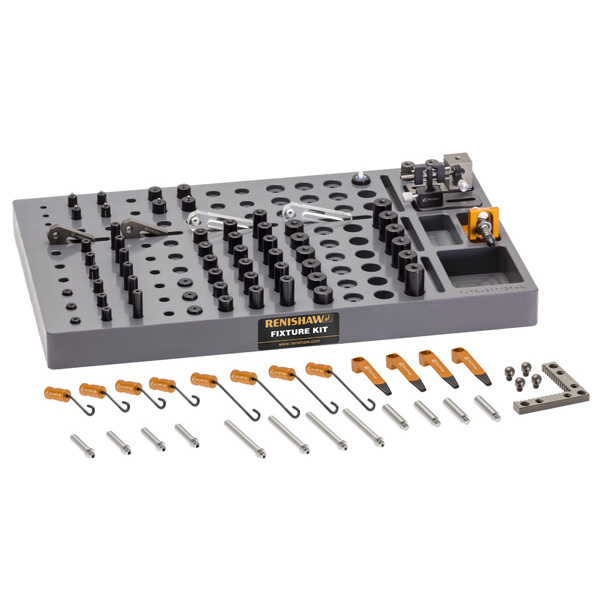

雷尼绍影像仪夹具可以预配置套件形式购买。套件包含一组夹具部件套装,旨在装夹由含铁材料或非铁材料制成的小型、精密的工件。

影像仪夹具部件套装提供M4螺纹尺寸。

第4步:选择其他部件

其他影像仪夹具部件可单独购买,并与预配置的部件套装一起使用。夹具部件可以轻松调节,其设计可实现用所需的最小的力固定工件,从而避免其损坏或变形。一系列可用的夹具部件为夹具装配提供了极大的灵活性,可确保检测时测头路径清晰畅通。

基础阅读

  • Technical specifications:  Renishaw metrology fixturing

技术规格:雷尼绍测量夹具

夹具的选择将取决于测量方法(使用的是坐标测量机、Equator™比对仪还是影像仪系统)以及被测工件的性质。本文档包含:每种夹具类型的介绍、构建夹具组合的指南以及每种夹具部件或套件的技术信息。
