MODUS™比对测量软件

MODUS是用于Equator比对仪的功能强大的测量软件包,可实现基于CAD技术的编程和复杂轮廓的比对测量。

MODUS简介

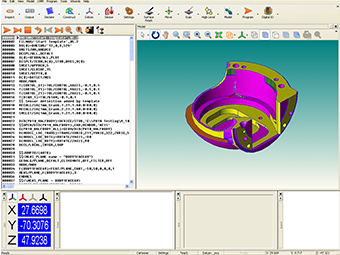

MODUS接收Organiser的命令,运行DMIS脚本文件,然后将其转换为标准的I++命令并发送至UCCserver Equator。MODUS提供全面的三维测量功能,这些功能通过直观式用户界面与用户互动,测量程序以完整的图形方式显示在界面上。向导可提供快速简单的方法来指导常用测量工作,确保实际应用的准确性。

在可编程系统上,内容全面的MODUS™编程软件可使工程师为任何工件(简单或复杂,基本形状或不规则形状)快速创建测量程序。

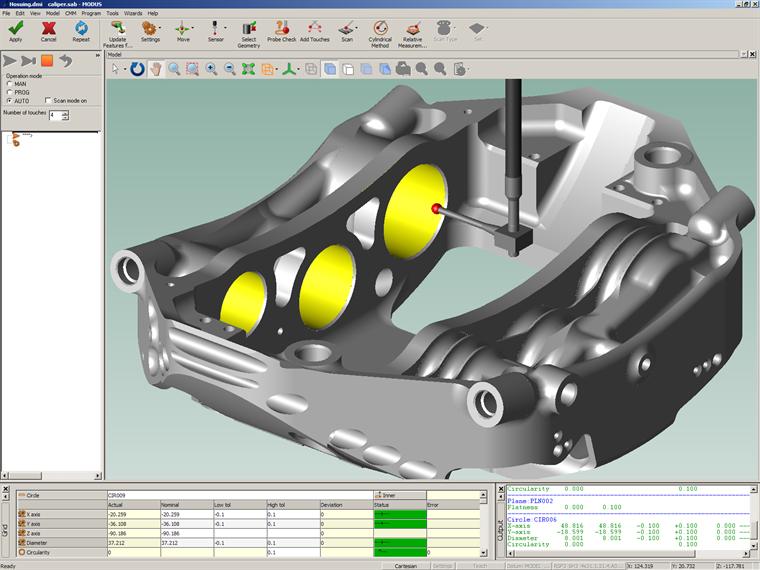

MODUS能够轻松编写利用行业标准SP25测头在Equator比对仪上进行扫描测量和碰触测量时使用的程序。扫描测量可以利用数千个数据点来定义一个特征,从而实现真实形状分析。

主要特性

  • MODUS — 屏幕卡尺rsp3 完全支持符合I++ DME标准的测量控制器,包括Equator比对仪控制器
  • 完全兼容Equator比对仪比对方法
  • 基于CAD图档的离线编程,支持IGES、STEP、Parasolid®和VDA-FS等独立格式 — 程序上机后便可准备就绪并立即运行,只需很少验证或无需验证
  • 与CATIA®(V5和V4)、Siemens® NX™(以前的Unigrahics®)、Pro/E®和SolidWorks® CAD/CAM解决方案高质量整合
  • 纯DMIS格式支持
  • 认证的数学算法
  • 功能强大的文字和图形报告
  • 灵活的结果数据输出格式,包括认证的Q-DAS格式

标准促进互用性

MODUS以DMIS、I++ DME、DML和Microsoft® SQL Server等行业标准为基础,极大程度提高了与现有程序和报告的兼容性。灵活的报告选项包括文字报告和图形报告,以及能够以多种文件格式导出的数据结果,包括用于全面SPC分析的认证Q-DAS格式。

MODUS的报告功能强大,包括具有各种用户定义格式的传统文字报告。图形报告允许根据CAD模型显示结果,包括晶须图表或很多特征的3D形状曲线图。
