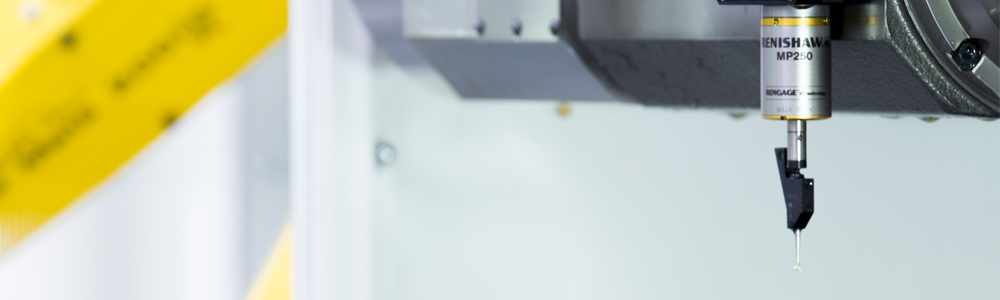

MP250高精度机床测头
高精度触发式测头,设计用于磨床
。
优异的3D性能。
卓越的测量精度和超低的预行程变化。
坚固耐用,适用于恶劣环境。
雷尼绍MP250测头设计用于确保磨削过程得到管控 — 保证一次性加工出合格的工件,工件加工的数量、可靠性和精度得到有力保障,进而带来生产效率和利润率的大幅提升。
MP250配备RENGAGE™技术,具有出众的3D精度和重复性,可确保实现可靠的机内测量。
降低废品率、提升生产效率、增加利润率 — 雷尼绍MP250令磨削过程尽在掌控。

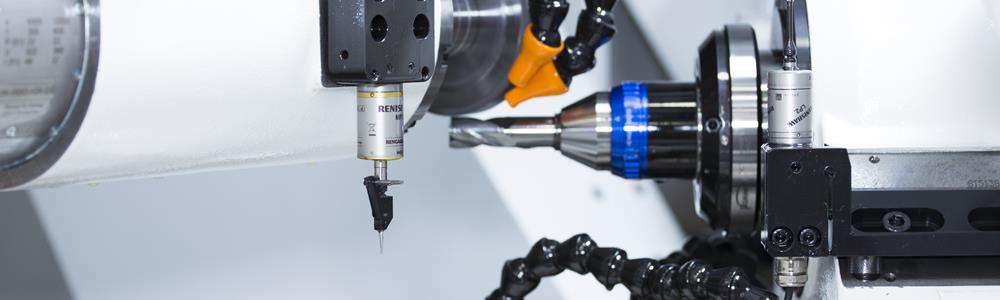

设计用于磨削

在恶劣的环境中保持最佳性能
双密封圈设计使MP250测头能够在夹杂磨料颗粒的磨床磨削环境中工作 — 即使在这种环境下,测头仍可在较长的使用寿命期间保持测量的可靠性。

紧凑型设计
MP250直径只有25 mm — 非常适合空间极其有限的磨床应用。

承受机床振动
即使在振动很大的应用环境中(经常出现在车削和磨削操作时),测头也能保持优异的性能。如果磨床振动是一个困扰,可将测头切换至高度抗振的配置。

与定制测针配用
较长且较重的定制测针 — 通常在磨床上测量刀具时使用 — 可与MP250配用。RENGAGE™技术使测头能够保持高精度 — 即使在使用较大测针时,也能确保低预行程变化。
0.25 µm 2σ
单向重复性
±1.00 µm
X、Y、Z方向的3D各向异性
0.08 N
XY方向的测针测力极小
3D测量和RENGAGE™技术

RENGAGE技术将成熟的硅应变片技术与微电子技术融合在一起,使机内测头测量系统具备优异的3D测量能力和亚微米级的重复性。
由于应变片独立于运动装置,因此采用RENGAGE技术的测头具有极小的测力,不仅测量精度高而且避免了对表面和形状造成损坏的风险。
为满足产品当前和未来的性能要求,就需要生产更小、更复杂的零件,精度稳定在1 μm以内。因此,可靠的设定和测量对于这一过程至关重要,这也是我们决定采用RENGAGE技术的根本原因。
Flann Microwave(英国)

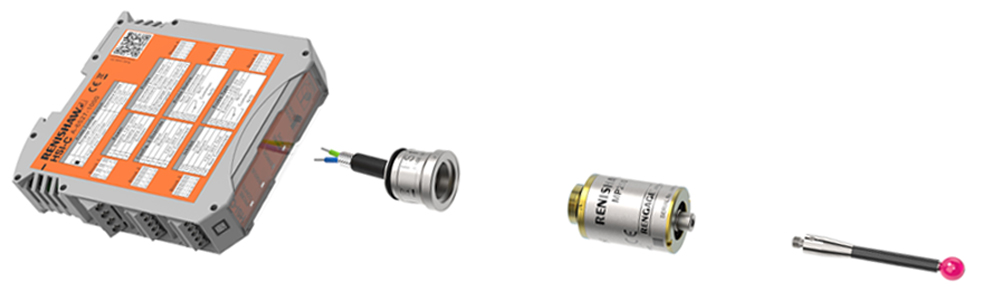

系统组件

HSI-C接口
硬线连接传输接口,用于传输和处理工件检测测头和数控机床控制器之间的信号。可通过接口上的开关选择不同的测头操作配置。
FS10/FS20插槽
此插槽为工件检测测头提供稳固的安装位置,并在测头与接口之间提供完全屏蔽的硬线连接。
MP250工件检测测头
直径为25 mm的触发式工件检测测头,配备RENGAGE技术,可实现高精度测量。
测针
雷尼绍开发了一系列坚固耐用的高模量碳纤维测针,专用于应变片测头。这些测针可最大限度减少预行程变化并提高测头精度。此外也可根据具体应用选择专用测针。
后续步骤
如果您认为MP250适合您的应用需求,请联系当地的销售代表。了解更多
-
Brochure: High-accuracy machine tool probes with RENGAGE™ technology [en]
-
Brochure: MP250 – strain gauge probe for grinding applications [en]
-
Brochure: Benchmarking test of RENGAGE™ high-accuracy touch probe [en]
-
规格手册: MP250
-
Technical specifications: Probing systems for CNC machine tools [en]
-
袖珍指南: 数控机床测头测量解决方案袖珍指南
如需下载安装手册、使用指南和合规信息,请访问我们的技术支持文库。
