数控机床专用对刀臂
雷尼绍一系列数控机床专用对刀臂可助您轻松实现高精度加工。我们的创新型产品旨在提升对刀技术水平，为效率和精度设定高标准。
高精度对刀臂
雷尼绍提供种类齐全的对刀臂，专用于车削和磨削应用。这些对刀臂为精确执行对刀、刀具破损检测和工件检测提供了一个牢固且可重复定位的平台。
我们的每款产品都能应对制程中的特定挑战。无论是应用灵活的手动对刀臂，还是适用于大批量生产的自动对刀臂，抑或是用于特定应用的定制解决方案，我们都能为您提供理想的产品，助力提升加工效率。
在车床和磨床上轻松对刀，令精度和可靠性再创新高。欢迎详细了解雷尼绍产品组合，选择适合您的制程的对刀臂。
选择适合您的制程的对刀臂
HPRA | HPPA | HPMA | HPMA-X | HPGA | |
操作 | 手动 | 手动 | 机动 | 机动 | 机动 |
对刀 | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ |
自动操作 | ⚪ | ⚪ | ⚫ | ⚫ | ⚫ |
刀具破损检测 | ⚪ | ⚪ | ⚫ | ⚫ | ⚫ |
工件检测 | ⚪ | ⚪ | ⚪ | ⚪ | ⚫ |
测头选项 | RP3 | RP3 | RP3 | RP3 | RP3、LP2、MP250 |
系统重复定位精度 | 5 μm 2σ* | 5 μm 2σ* | 5 μm 2σ* | 8 μm 2σ | 3 μm 2σ*** |
防护等级 | IPX8 | IPX8 | IPX8 | IPX8 | IPX8 |
优化亮点 | 适用于各种不同的机床，应用灵活 | 按需用于快速、精确对刀 | 自动对刀和刀具破损检测，实现大批量、高效加工 | 适用于超大型机床，支持多个测头，可对多个刀具执行对刀和刀具破损检测 | 在极端恶劣的环境下具有超高的重复定位精度，并具有工件检测能力 |
* 6 in - 15 in卡盘柄
** 18 in - 24 in卡盘柄
*** 配用LP2时的测试结果。当与MP250配用时，重复定位精度可能更高。
手动对刀臂
使用HPRA和HPPA改进制程控制、提高灵活性

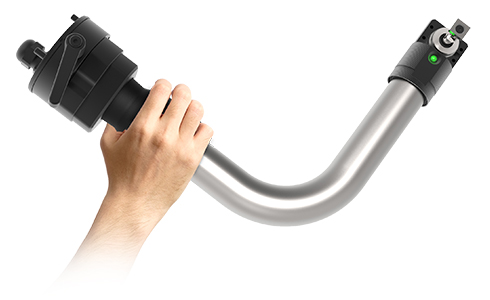

HPRA
高精度插拔式对刀臂 (HPRA) 可为多台机床提供灵活高效的对刀能力。它经过精密设计，可提高车床对刀能力，同时您依然能够直接控制加工过程。

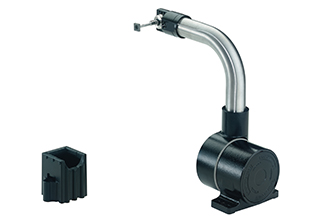

HPPA
使用高精度下拉式对刀臂 (HPPA) 提升对刀性能。HPPA专为在车床上执行手动对刀而设计，可实现对刀操作的过程控制。
自动对刀臂
使用HPMA和HPMA-X提升生产效率

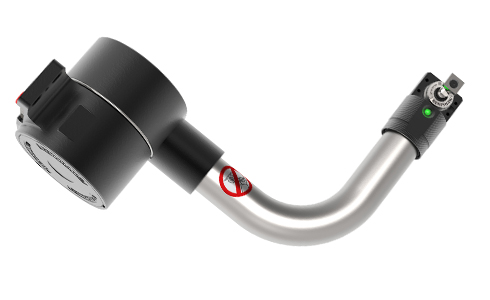

HPMA
高精度机动对刀臂 (HPMA) 将重新定义加工效率，它是一种自动对刀装置，可释放机床的生产潜力。HPMA具有高对刀精度和重复定位精度，以及刀具破损检测功能，可确保可靠、高效的自动化“熄灯”加工，无需操作人员干预。

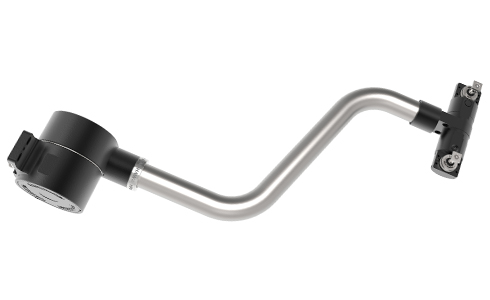

HPMA-X
高精度机动对刀臂X型号 (HPMA-X) 可控制大幅度操作，从而提高超大型机床的自动化水平。HPMA-X可根据您的要求进行定制，确保对刀精度和重复定位精度，并支持单测头和双测头功能。
专用对刀臂

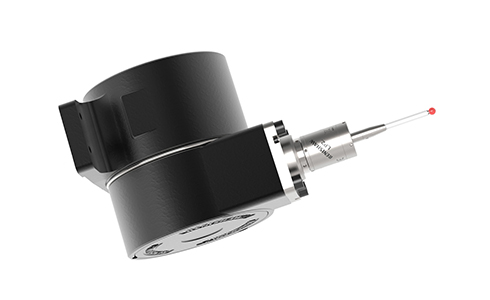

HPGA
高精度通用对刀臂 (HPGA) 专为恶劣环境设计，可实现优异的三轴对刀精度。适用于磨床和车床，可快速、精确地执行工件检测和对刀。可根据您的规格要求定制设计，并且与各种雷尼绍测头兼容。
对刀臂套装组件：

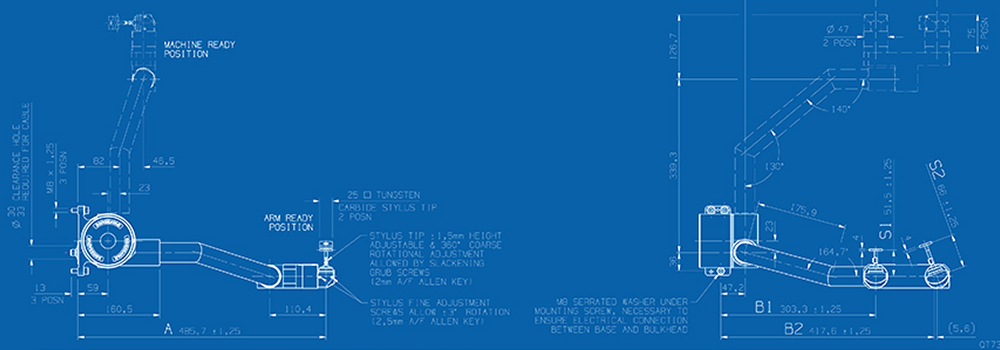

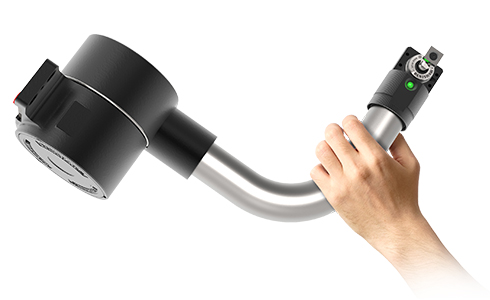

高精度对刀臂
对刀臂可确保测头在工作环境中的重复定位精度。
- 机构坚固耐用，运动可靠。
- 坚固耐用的机械锁定机构。
- 即使在恶劣的加工环境中依然经久耐用。

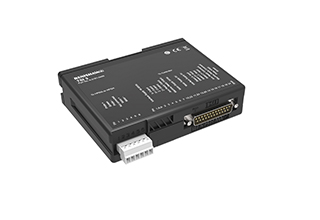

接口
坚固耐用、易于安装的接口，可在对刀臂和机床控制器之间转接信号和电源。
- TSI 2（及其相关型号），配用非机动对刀臂。
- TSI 3（及其相关型号），配用机动对刀臂。
- 除所选的TSI接口外，HSI配用MP250可作为附加接口。

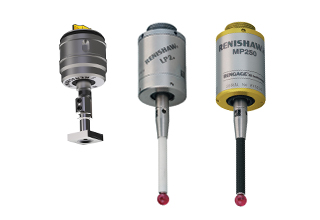

测头
雷尼绍测头的重复定位精度极高，即使在恶劣环境下也能实现高精度测量。
- RP3测头 — 专用于HP对刀臂系列。
- 使用LP2测头（仅与HPGA兼容）令制程控制水平更上层楼。
- 坚固耐用的MP250，专为磨削应用和恶劣环境而设计（仅与HPGA兼容）。

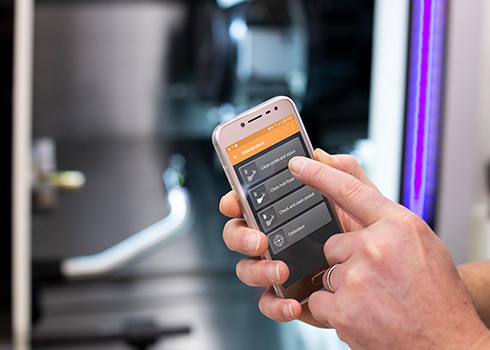

下载HP对刀臂智能手机应用程序
我们的专用型智能手机应用程序可为雷尼绍全系列高精度对刀臂提供交互式支持。该应用程序配有浅显易懂的动画和分步操作说明，简化了配置、维护和故障排除的流程。
特性与优点：
- 支持HPMA-X、HPMA、HPPA和HPRA高精度对刀臂
- 浅显易懂的动画和分步操作说明
- 包含对刀臂和RP3的配置、维护及故障排除操作
在中国，现可从GetApps（小米应用商店国际版）和华为应用市场下载。
常见问题解答
问：什么是对刀臂以及它如何工作？
对刀臂是一种在车削和磨削加工操作中使用的精密设备。对刀臂为雷尼绍测头执行测量提供了一个牢固且可重复定位的平台。然后测头可精确测量刀具尺寸，并将测量结果反馈给数控机床控制器。这个过程将自动应用刀补，以减少人为误差，从而提升加工过程的整体效率和精度。
问：对刀臂适合我的机床吗？
我们提供一系列标准对刀臂，适用于各种立式和卧式车床、车削中心，卡盘尺寸从150 mm到610 mm不等，刀具尺寸从16 mm到50 mm不等。如果您的机床不在这些规格范围内，我们还可提供定制对刀臂，以帮助您提升机床性能，充分发挥机床的潜能。
问：哪些对刀臂适合大批量生产？
每款雷尼绍高精度对刀臂都有助于提高对刀效率和精度。不过，针对大批量无人化“熄灯”加工，我们推荐您使用HPMA、HPMA-X和HPGA。这些对刀臂可自动执行对刀和刀具破损检测，从而确保加工操作的一致性和可靠性。
