数控机床专用高精度触发式测头

我们的数控机床专用高精度触发式测头系列具有优异的3D测量能力,可实现卓越性能。高精度测头具有超低触发力和高重复性,是对复杂工件进行找正和检测的理想之选。

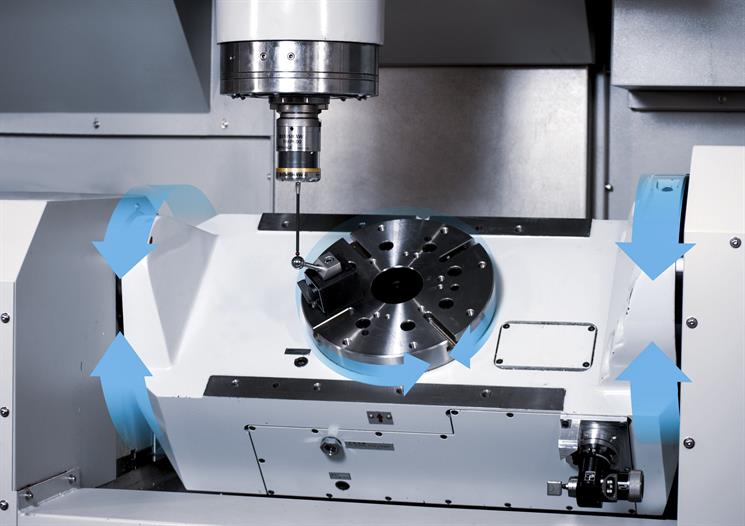

卓越的五轴机床测量能力

经过十多年的潜心设计,我们的高精度触发式测头具有优异的性能和功能。凭借创新型应变片传感器,采用RENGAGE™技术的测头尽享竞争优势。

该测头的应用范围广泛,突破了诸多其他品牌测头设计的3D性能限制。用于工件找正、加工过程控制,或者在加工完成后检测工件。

  • 优异的3D测量精度 — 当测量复杂的3D形状和轮廓时,它具有优异的亚微米级测量性能。
  • 测力极小 — 在检测软材质精细工件时,有助于避免工件表面和形状受损。
  • 坚固耐用 — 能够适应极其恶劣的加工环境,既提供可靠的测量性能,又具有较长的使用寿命。
  • 高精度测量 — 能够检测复杂工件和难以触及的特征,即使使用非常小、非常长或定制的测针配置也不例外。

降低废品率、提升生产效率、增加利润率

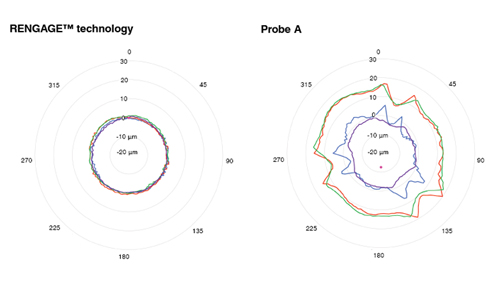

OMP600触发式应变片测头 — 基准测试(白色)

我们的高精度测头采用RENGAGE技术,融合了应变片技术与微电子技术,适合各种不同的机床型号和加工应用。

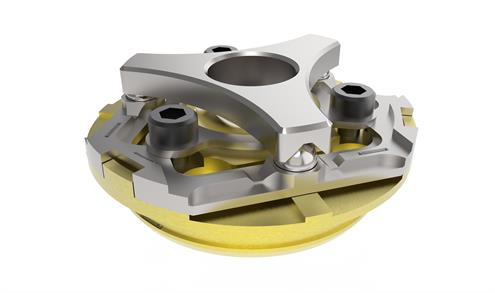

由于应变片独立于运动装置,因此测头的测力极小。不仅测量精度高,而且可避免损坏被测工件的表面和形状。

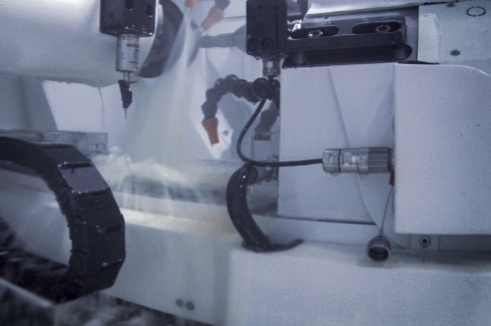

雷尼绍高精度机床测头采用高级材料制造,坚固可靠。测头能够适应极其恶劣的环境,克服冲击、振动、极端温度和液体持续渗入等各种不利影响。

我们对RMP600的精度非常满意,它使得生产线下游的工件废品率显著下降。这些都是大型工件,价格昂贵,我们可以使用测头识别和避免误差。

Flann Microwave(英国)

选择适合您的制程的高精度触发式测头

推荐机器类型

单向重复精度

传输类型

兼容的接口*

推荐测针长度

OMP400

中小型加工中心和小型复合机床

0.25 µm 2σ

光学

OMI-2OMI-2T、OMI-2H、OMI-2C,或者OSI配用OMM-2

最长200 mm

OMP600

各种型号的加工中心和中小型复合机床

0.25 μm 2σ

光学

OMI-2、OMI-2T、OMI-2H、OMI-2C,或者OSI配用OMM-2

最长200 mm

RMP400/RMP600

各种型号的复合机床、加工中心和龙门机床

0.25 μm 2σ

无线电

RMI-QRMI-QE**

最长200 mm

MP250

数控磨床

0.25 μm 2σ

硬线连接

HSIHSI-C

最长100 mm

* 所有雷尼绍机床测头均需购配兼容的接口。

** RMI-QE接口仅兼容QE系列测头。

光学测头

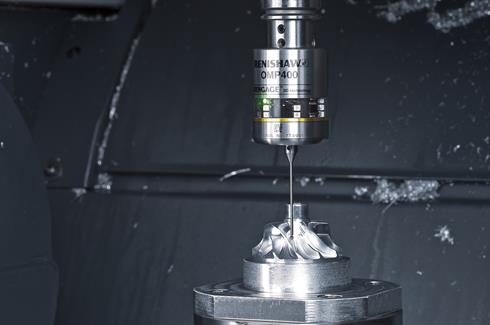

OMP400和NC4正在检测工件基本特征

OMP400

OMP600测头倾斜

OMP600

超小型OMP400测头的直径仅40 mm,是中小型加工中心的理想之选。紧凑型OMP600测头的直径为63 mm,适合各种型号的加工中心。当测头与接收器或接口之间存在直联时,这些测头堪称高效解决方案。

  • RENGAGE技术经过验证。
  • 红外线光学传输安全可靠,工作范围长达5 m (OMP400) 和6 m (OMP600)。
  • 单向重复精度达到0.25 µm 2σ。

无线电测头

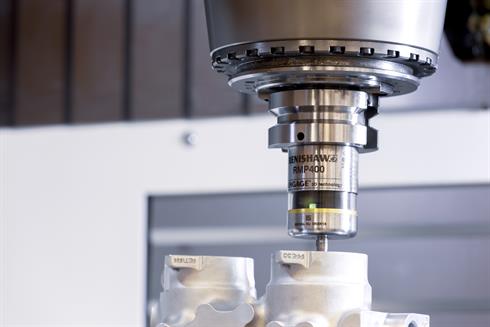

RMP400正在测量内孔

RMP400

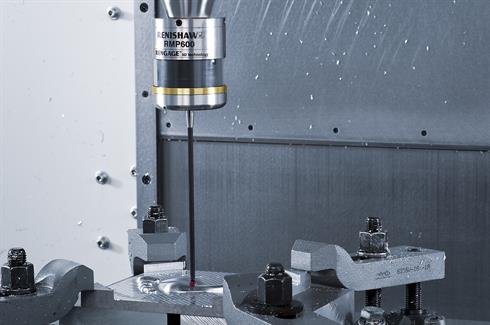

RMP600正在测量内孔


RMP600

超小型RMP400的直径仅40 mm,紧凑型RMP600的直径为63 mm。这两款测头都是极其可靠的测头测量解决方案,专用于主轴与接收器之间无直联的大型机床或设施。

  • RENGAGE™技术结合无线电传输,让您的测头测量轻松无忧。
  • 采用无线电跳频 (FHSS) 技术,能够避开干扰和传输死角。
  • 工作范围长达15 m。
  • 众多客户的信赖之选。
  • 单向重复精度达到0.25 µm 2σ。

硬线连接测头

MP250高精度测头正在检测带槽刀具

MP250

微型、多功能MP250测头直径仅25 mm、长度仅36 mm,占用空间小但性能强大,用于在窄小、恶劣的加工环境下实现制程控制。

  • RENGAGE技术能够提供非常可靠的测量结果,而且使用寿命长。
  • 标配电池和无干扰硬线连接。
  • 具备双密封圈和抗振配置,在夹杂磨料颗粒的磨削等应用中具有更好的防护性能。
  • 通过定制测针可对各种不同的表面和特征进行测头测量,同时保持出色的测量精度。
  • 单向重复精度达到0.25 µm 2σ。

将MP250与高重复性自动化旋转平台HPGA机动对刀臂搭配使用,可配置为在各循环之间将测头移入和移出工作环境,从而提高测头测量灵活性。
