RMP400高精度机床测头

用于在中小型复合机床和五轴加工中心上进行工件检测和找正。

优异的3D精度和重复性。

优异的通信能力。

出色的性能,使得废品率更低、利润率更高。

RMP400是QE系列测头之一。它是一款超小型高精度触发式测头,采用无线电信号传输方式,不仅具有自动工件找正测头的所有优点,还能够在数控加工中心(包括复合机床)上测量复杂的3D工件几何特征。

RMP400成功将应变片技术与可靠的无线电跳频传输功能融于一体,具备雷尼绍所有高精度测头的优异性能。

采用RENGAGE™技术的测头系列

降低废品率、提升生产效率、增加利润率 — 雷尼绍机床测头令您的加工过程尽在掌控。

专为高性能而设计

RMP400正在测量内孔特征

卓越的3D测量精度

当测量复杂的3D形状和轮廓时,它具有优异的亚微米级测量性能。

测力极小

对易损工件的测力极小,有助于避免工件表面或形状受损。

性能可靠

坚固耐用,能够适应极恶劣的机床环境,既保证了测量的可靠性又延长了使用寿命。

检测复杂工件

当使用长测针和定制测针时,测量精度得到提高,因此很适合测量复杂工件。

RMP400正在测量深孔特征

0.25 µm 2σ

单向重复性

±1.00 µm

X、Y、Z方向的3D各向异性

0.09 N

XY方向的测针测力极小

极其可靠的无线电传输

极其可靠的无线电传输

雷尼绍无线电测头采用无线电跳频 (FHSS) 传输技术。

FHSS技术可帮助设备避开干扰和传输死角,因此RMP600即使在高密度射频环境中也能表现出极强的可靠性。

雷尼绍测头采用全球公认的2.4 GHz频带,符合全球无线电通讯标准。

3D测量和RENGAGE™技术

MP250应变片机构

RENGAGE技术将成熟的硅应变片技术与微电子技术融合在一起,使机内测头测量系统具备优异的3D测量能力和亚微米级的重复性。

由于应变片独立于运动装置,因此采用RENGAGE技术的测头具有极小的测力,不仅测量精度高而且避免了对表面和形状造成损坏的风险。

GoProbe应用程序

软件使测头测量简单易行

雷尼绍通过各种软件确保测头方便使用。全系列宏程序循环和机床应用程序可使您快速、直观地对测量循环进行编程。

系统组件

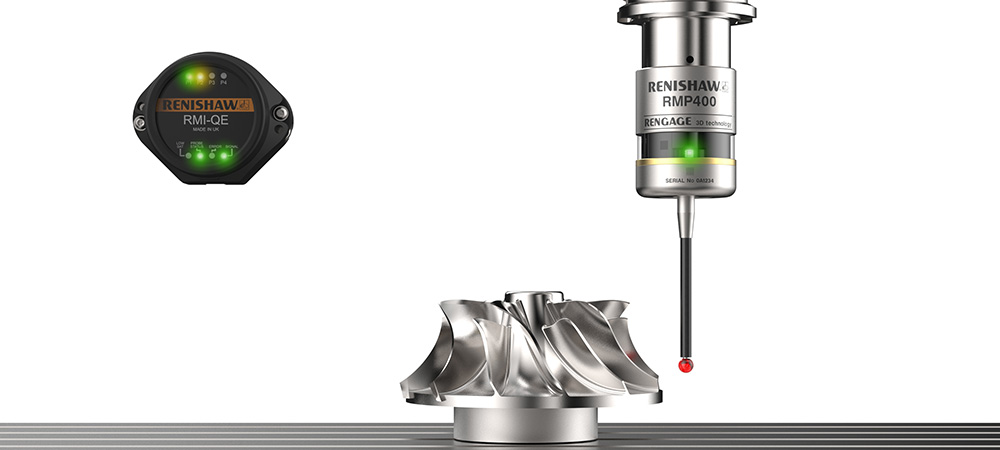

RMP400组件

无线电接口

无线电接口使用FHSS技术传输和处理工件检测测头与数控机床控制器之间的信号。RMI-QRMI-QE均可与雷尼绍无线电工件检测测头配用。

RMP400工件检测测头

直径为40 mm的触发式工件检测测头,配备分别保证高精度测量和可靠信号传输的RENGAGE技术与FHSS技术。

测针

雷尼绍开发了一系列坚固耐用的高模量碳纤维测针,专用于应变片测头。这些测针可最大限度减少预行程变化并提高测头精度。

后续步骤

如果您认为RMP400适合您的应用需求,请联系当地的销售代表。

了解更多

如需下载安装手册、使用指南和合规信息,请访问我们的技术支持文库

雷尼绍的优势

雷尼绍在全球设有70多个全资服务和支持机构,为客户提供强大的支持服务,在业界享有盛誉。

您可以联系雷尼绍获取技术支持、培训和建议,也可以在我们备货充足的在线商城购买备件和附件。
