RMP600高精度机床测头

用于在复合机床、加工中心和龙门加工中心上进行工件检测和找正。

优异的3D精度和重复性。

优异的通信能力。

出色的性能,使得废品率更低、利润率更高。

RMP600是QE系列测头之一。它是一款超小型高精度触发式测头,采用无线电信号传输方式,不仅具有自动工件找正测头的所有优点,还能够在各种型号的数控加工中心(包括复合机床)上测量复杂的3D工件几何特征。

RMP600成功地集应变片技术与所有雷尼绍无线电测头的独创无线电跳频 (FHSS) 传输系统于一体。

降低废品率、提升生产效率、增加利润率 — 雷尼绍机床测头令您的加工过程尽在掌控。

专为高性能而设计

RMP600正在测量叶片

卓越的3D测量精度

当测量复杂的3D形状和轮廓时,它具有优异的亚微米级测量性能。

测力极小

对易损工件的测力极小,有助于避免工件表面或形状受损。

性能可靠

坚固耐用,能够适应极恶劣的机床环境,既保证了测量的可靠性又延长了使用寿命。

检测复杂工件

当使用长测针和定制测针时,测量精度得到提高,因此很适合测量复杂工件。

我们对RMP600的精度非常满意,尤其是它使得生产线下游的工件废品率显著下降。这些都是大型工件,价格昂贵,我们可以使用测头识别和避免误差。

Tods Composite Solutions Ltd(英国)

RMP600正在测量叶片型面

0.25 µm 2σ

单向重复性

±1.00 µm

X、Y、Z方向的3D各向异性

0.2 N

XY方向的测针测力极小

极其可靠的无线电传输

极其可靠的无线电传输

雷尼绍无线电测头采用无线电跳频 (FHSS) 传输技术。

FHSS技术可帮助设备避开干扰和传输死角,因此RMP600即使在高密度射频环境中也能表现出极强的可靠性。

雷尼绍测头采用全球公认的2.4 GHz频带,符合全球无线电通讯标准。

3D测量和RENGAGE™技术

MP250应变片机构

RENGAGE技术将成熟的硅应变片技术与微电子技术融合在一起,使机内测头测量系统具备优异的3D测量能力和亚微米级的重复性。

由于应变片独立于运动装置,因此采用RENGAGE技术的测头具有极小的测力,不仅测量精度高而且避免了对表面和形状造成损坏的风险。

了解RMP600测头如何帮助Tridan Engineering提升生产效率

RMP600应变片测头帮助Tridan Engineering精确加工工件,满足汽车行业客户的需求。

精度是我们决定使用雷尼绍技术的主要原因。我想如果没有雷尼绍测头,我们也不能这么快完成项目。

Tridan Engineering(英国)

GoProbe应用程序

软件使测头测量简单易行

雷尼绍通过各种软件确保测头方便使用。全系列宏程序循环和机床应用程序可使您快速、直观地对测量循环进行编程。

借助雷尼绍的测头和软件,霍尼韦尔可以确保加工过程不会发生偏差。在引入雷尼绍的新技术之前,机床操作人员必须首先在机床上固定工件,手动进行测量,然后将直径和各表面位置数据输入控制器。如果这些信息出现任何遗漏或错误,或者夹具损坏,那么最终加工出的产品都将是不合格的。现在,我们可以通过进行序前检测杜绝任何缺陷的发生。

霍尼韦尔航空航天集团(墨西哥)

系统组件

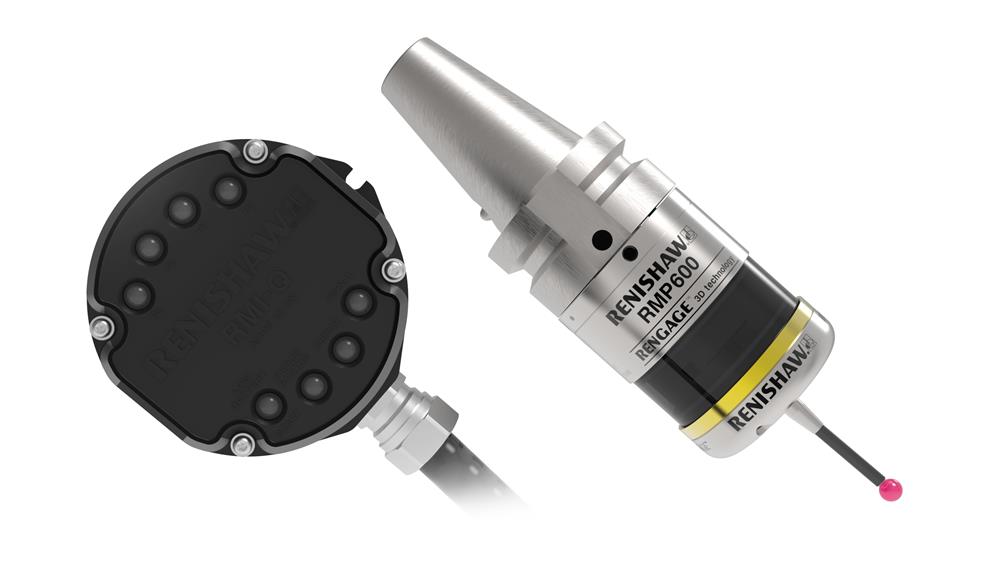

RMP600组件

无线电接口

无线电接口使用FHSS技术传输和处理工件检测测头与数控机床控制器之间的信号。RMI-QRMI-QE均可与雷尼绍无线电工件检测测头配用。

RMP600工件检测测头

直径为60 mm的触发式工件检测测头,配备分别保证高精度测量和可靠信号传输的RENGAGE技术与FHSS技术。

测针

雷尼绍开发了一系列坚固耐用的高模量碳纤维测针,专用于应变片测头。这些测针可最大限度减少预行程变化并提高测头精度。

后续步骤

如果您认为RMP600适合您的应用需求,请联系当地的销售代表。

了解更多

如需下载安装手册、使用指南和合规信息,请访问我们的技术支持文库

雷尼绍的优势

雷尼绍在全球设有70多个全资服务和支持机构,为客户提供强大的支持服务,在业界享有盛誉。

您可以联系雷尼绍获取技术支持、培训和建议,也可以在我们备货充足的在线商城购买备件和附件。
