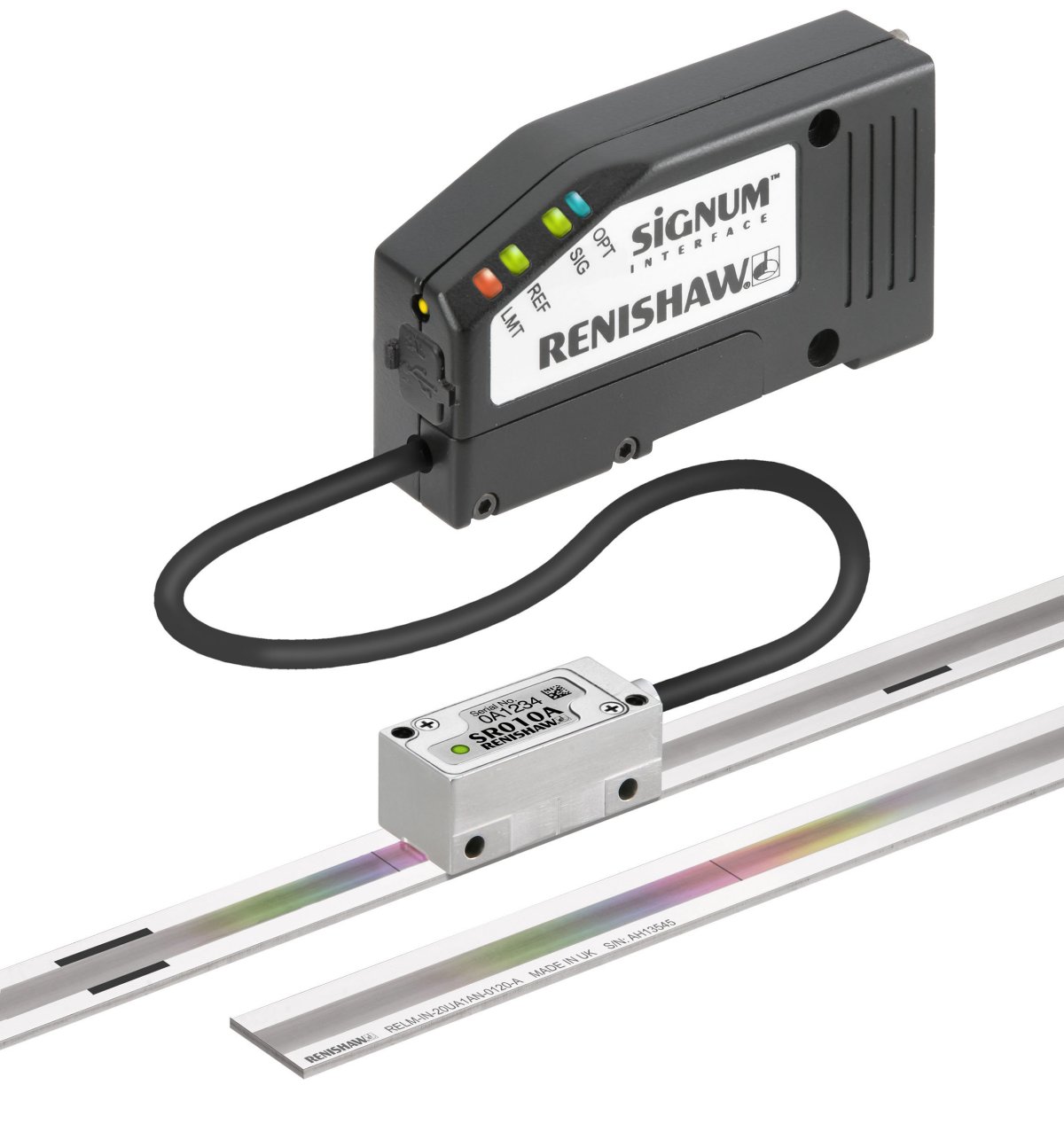

SiGNUM™ RSLM高精度不锈钢光栅尺
雷尼绍公司的SiGNUM™ RSLM光栅系统具有±30 nm的周期误差,配有滤波系统,分辨率为5 nm,安装简单,具有20 μm栅距光栅的所有优点和小栅距系统的性能。
雷尼绍的SiGNUM™系列产品具有高速、可靠、非接触的性能,还具有IN-TRAC™光学零位和动态信号处理等先进功能。RSLM直线光栅是该系列新推出的产品,其性能可与小栅距玻璃光栅相媲美,长度范围却远超后者。
RSLM光栅在长达5 m的范围内,总体精度优于±4 µm — 达到业内最高水平!与具有±30 nm超小周期误差(电子细分误差 - SDE)的SiGNUM™栅尺结合在一起,RSLM是测量精度要求严格的长行程应用场合的理想解决方案。
IN-TRAC™光学零位在整个速度和温度范围(12 m/s以上,最高85 °C)内均提供双向、可重复零位,而不增加系统总宽度。RSLM可提供多种间距规则的IN-TRAC™光学零位供客户选择或单个光学零位,光学零位可位于栅尺中央或端部附近。双光学限位可在栅尺上提供使用方便的行程终点指示。
RSLM采用硬质马氏体不锈钢制造,热膨胀系数低(10.8 µm/m/°C),但是其特殊成分造就了较高的耐腐蚀性。SiGNUM™ RSLM和钢带光栅尺一样使用简单,但是和小栅距玻璃光栅尺一样精确。坚固的栅尺具有比传统玻璃栅尺更小的截面尺寸,但操作和安装更为简便,没有破损危险。此外,RSLM可以方便的成卷存放,一旦展开,就可以像栅尺一样使用。系统设计人员可以根据要求选择夹具固定,或者采用带有环氧树脂固定点的胶带。
SR读数头采用雷尼绍独特的光学滤波系统,具有很强的抗污垢、灰尘和划伤的能力。和所有SiGNUM™光栅一样,RSLM光栅系统采用智能信号处理技术,确保了极好的可靠性和极小的电子细分误差。另外,SiGNUM™软件可进行最优化设定,并通过PC机的USB端口连接进行实时诊断。
与雷尼绍的所有产品一样,SiGNUM™系列产品也将得到一个全球团队的支持,真正实现快捷的全球化服务。
