使用QC20球杆仪执行ISO 10791-6标准测试

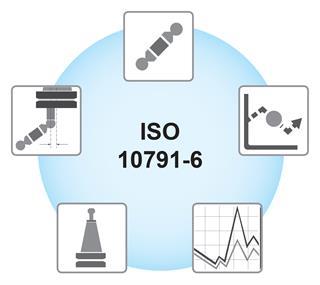

什么是ISO 10791-6标准?
ISO 10791-6标准旨在验证四轴和五轴机床(具有三个线性轴和一个或两个回转轴的机床)的运动精度。在测试过程中,同时移动三个传统的笛卡尔轴和一个或两个回转轴,以验证直线和圆形轨迹的轮廓加工精度。与所有其他标准一样,该标准提供的是性能测量方法,而不是用于校正机床的补偿数据。
有关详细信息,请参阅ISO 10791-6标准以及下方的相关应用说明。
我需要使用哪些工具执行此测试?
QC20球杆仪

ISO 10791-6标准中定义的大部分测试均可使用QC20球杆仪完成。在多轴移动期间,机床将尝试使刀尖和工件之间保持固定的距离。球杆仪可沿着多轴刀具路径测量刀尖与工件之间的任何偏差,据此测量轮廓加工性能。
Ballbar Trace(球杆仪循迹)软件

ISO 10791-6标准要求报告最大值与最小值之间的偏差,利用Ballbar Trace(球杆仪循迹)软件采集的数据可轻松获得此报告。
随后可使用XCal-View第2.3版或更高版本对Ballbar Trace软件采集的数据进行分析,并按照ISO 10791-6标准规定的格式生成报告。
球杆仪主轴定心装置

按照ISO 10791-6标准执行测试时,必须在测试前将球杆仪刀具球碗对齐到主轴的中心位置。虽然ISO 10791-6标准没有规定中心度值,但刀具球碗必须与主轴中心线对齐,以消除测试设置误差。
球杆仪主轴定心装置可将刀具球碗顶端对齐到主轴中心线。
XCal-View数据分析软件

XCal-View数据分析软件第2.3版和更高版本允许用户快速分析Ballbar Trace软件采集的数据,并可即时生成符合众多机器性能检测国际标准(包括ISO 10791-6标准格式)的报告。
零件程序
按照ISO 10791-6标准执行测试时,需要创建特定的零件程序。Ballbar Trace软件目前无法生成零件程序。用户可以从下方下载基于宏程序的编程,并根据机床的具体情况进行编辑。
