讲解Equator™比对仪

Equator比对仪采用专利的低成本设计,具有独特的结构与操作方法,是可用于中到大量加工件检测的高速比对测量设备。

Equator比对仪

Equator比对仪的设计和操作方法都很独特,而且它还改变了成千上万生产工程师的想法,令其成为他们优选的新测量方案。

可以根据应用需求和制造过程配置Equator比对仪,针对手动和自动操作,有多种硬件、软件和附件可供选择。

比对过程

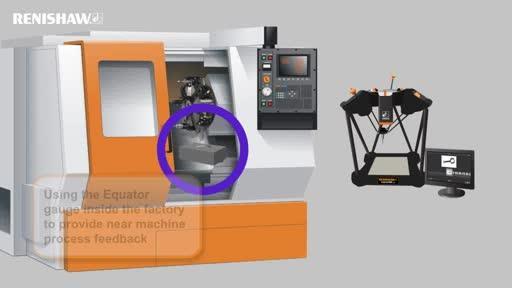

雷尼绍Equator比对仪的创新和高重复性测量技术以生产件与标准件的传统比对方法为基础。重新校准与测量生产件一样快速,并可立即对任何热效应进行补偿。Equator比对仪可用于温度变化较大的工厂,只需重新校准并将系统“重新回零”,就可准备就绪,与标准件进行可重复比对。

测量标准件,以生成标准数据集。使用相同的测量程序测量每个生产件。将各个生产数据集与标准数据集进行比较,以确定工件的实际尺寸以及是否在用户定义的公差范围内。

坐标测量机比对

CMM compare status

使用“坐标测量机比对”,坐标测量机的已校准绝对精度能够“扩展”至车间,从而为Equator比对仪测量提供可溯源性。坐标测量机测量标准件,生成标定 (.cal) 文件并传输给Equator比对仪。任何生产件都可用作标准件。

在“校准”期间读取标定 (.cal) 文件,以实现单个点与生产件测量数据的比对。

特征比对

Feature offsetting compare status

“特征比对”是“坐标测量机比对”的替代方法,它使得校准标准件的过程变得非常轻松。利用“特征比对”,用户可以从检测报告轻松获得标准件的测量数据并为每个特征的尺寸、位置或方向手动输入实际值。

可以采用多种方式测量标准件,包括使用坐标测量机或已标定的手持量具。

黄金件比对

Golden compare status

最后一种替代比对方法是“黄金件比对”,它使用“黄金标准件”来校准Equator比对仪。“黄金件比对”过程假设标准件按照绘图标称尺寸生产出来。这意味着,“黄金标准件”与绘图标称尺寸的任何偏差都包含在测量中。

这一过程与另两种比对过程的不同之处在于,无需首先校准标准件。
