增量式直线光栅和圆光栅实现1 nm分辨率和超低位置噪声水平

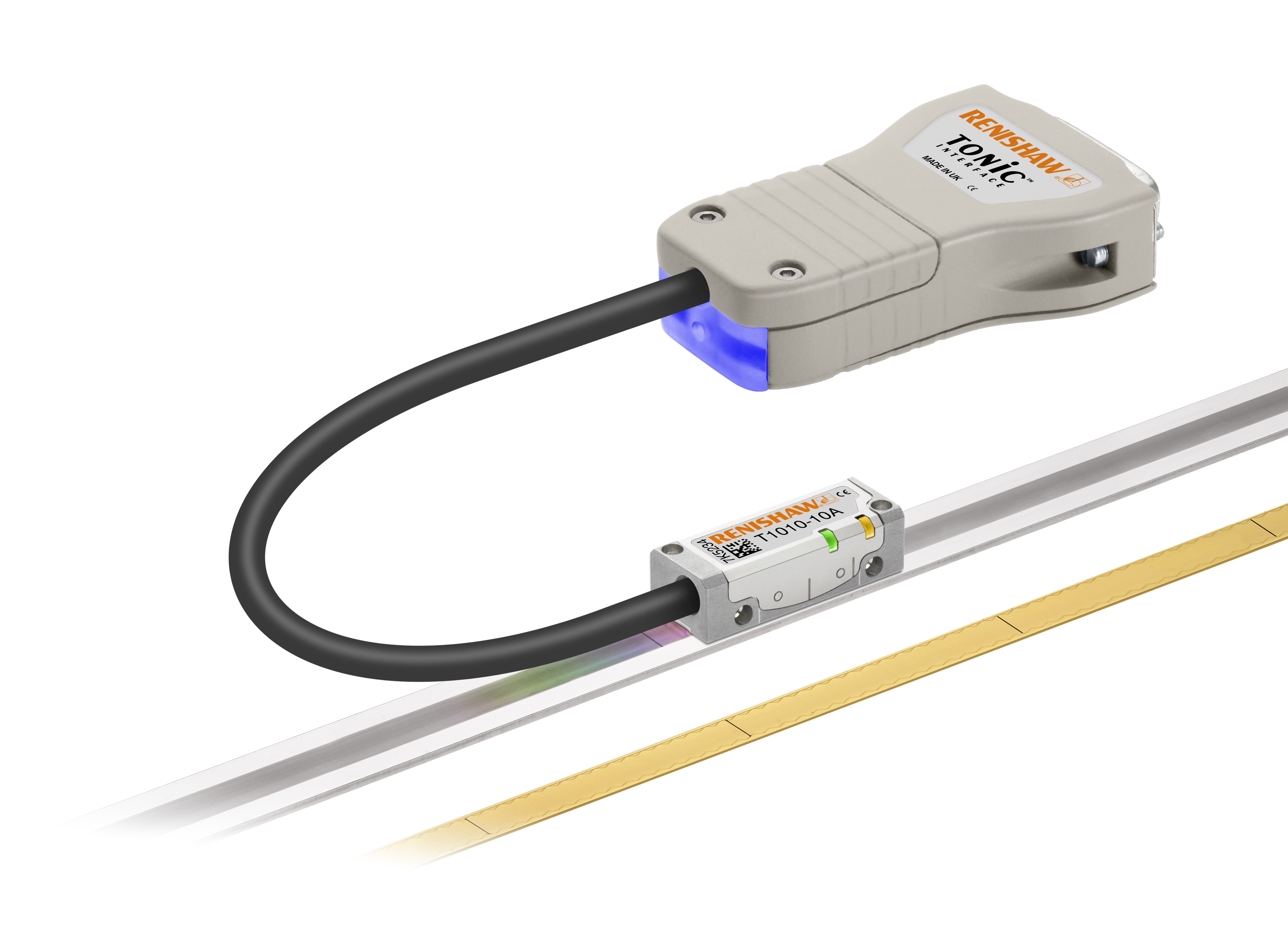

TONiC™增量式光栅现可提供两种分辨率选项 — 1 nm和2 nm
雷尼绍是测量和光栅技术的全球领先者，其成功的TONiC™增量式光栅产品系列现已推出全新的1 nm和2 nm分辨率选项。直线光栅和圆光栅的全新高分辨率选项，包括标准TONiC读数头和新型Ti20KD (1 nm) 或Ti10KD (2 nm) 接口；接口采用高细分率，可达到更高的分辨率。此外，TONiC采用优异的光度测量的低噪声光学设计与Ti20KD/Ti10KD接口内的高级滤波功能相结合，将抖动（报告位置上的噪声）降至0.51 nm RMS的超低水平。

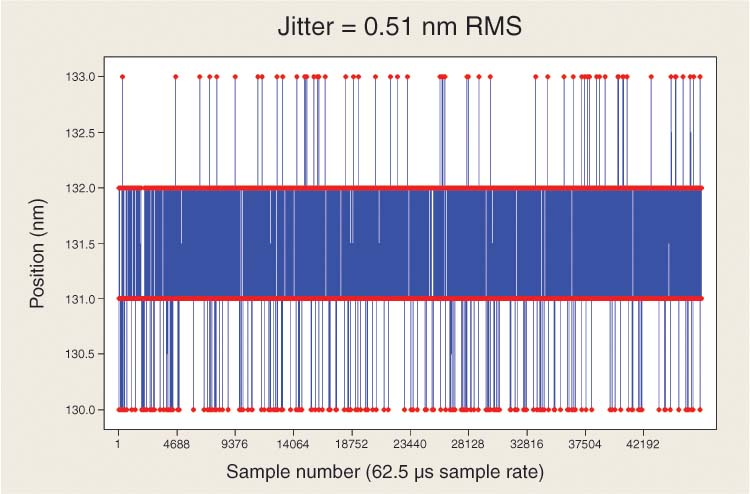

位置稳定性显著增强
.jpg)
由于抖动降低、分辨率提升，TONiC™增量式光栅的位置稳定性和低速速度控制均显著增强。这是对所有TONiC读数头的标配动态信号调节功能优势的有力补充。
因此，1 nm和2 nm TONiC增量式光栅具有20微米栅距光栅的所有优点，例如设定简单、坚固性超强和优异的抗污能力等，而且分辨率和噪声水平可与栅距更小的光栅媲美。
提供各种直线光栅和圆光栅
TONiC直线光栅提供广泛的栅尺选项。RGSZ是广泛使用的雷尼绍镀金钢带栅尺中的新款，具有内置IN-TRAC™光学参考零位。RSLM因钢栅尺在长度达到1130 mm时，热膨胀系数为“零”，精度为±1 µm。为了在长轴上实现高性能和显著高于玻璃光栅尺的坚固性，可采用RSLM不锈钢栅尺，它在5 m长度上总体精度达到±4 µm。最高可提供10 m的长度规格。此外，为实现更快捷方便的安装，新型FASTRACK™直线光栅尺系统配备轻薄小巧的RTLC钢带栅尺，精度达±5 µm/m。
同时也提供广泛的圆光栅选项。RESR圆光栅具有直径范围从52 mm到550 mm的标准尺寸和更大尺寸。如需更高性能，可采用超高精度REXM圆光栅，它与双读数头配合使用时，在大于100 mm的圆环直径上具有优于1角秒的总体安装精度。
接口按其细分系数命名：Ti20KD是指20k数字细分电路（正交后），等于1 nm分辨率。
与所有雷尼绍光栅一样，TONiC增量式光栅也由一个全球团队支持，提供真正快捷的全球化服务。此外，该产品符合最高的环境标准，即WEEE和RoHS的要求。
Invar®为Arcelor Mittal公司的注册商标
详细了解TONiC光栅系统
