测头传输技术

雷尼绍采用三种主要的传输系统:光学、无线电和硬线连接。

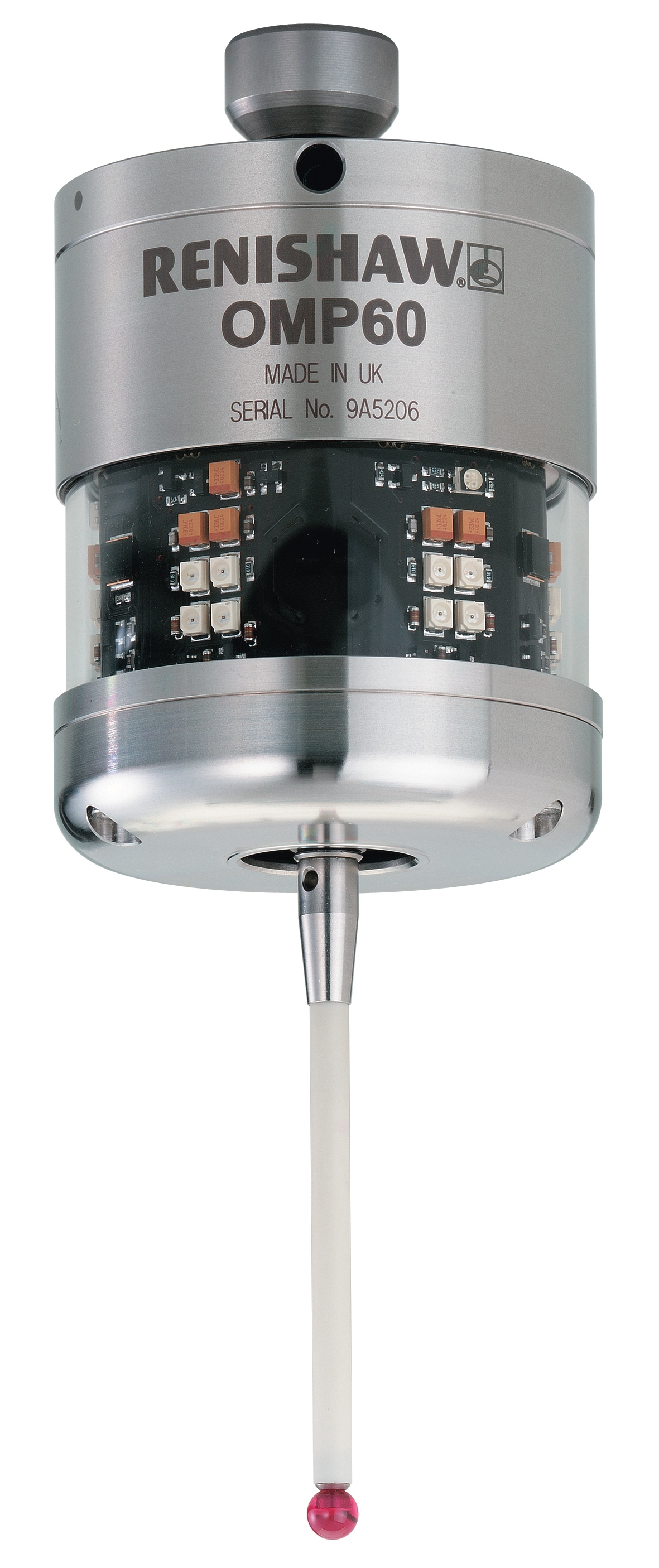

光学传输系统

雷尼绍光学传输系统通过红外技术在测头与接口/控制器之间传输信息。测头接收机床控制器信号并传输状态信号。在操作模式下,它可将电池状态等测头信息传输至接收器。

雷尼绍系统使用调制光学传输来防止外部源的光干扰,确保通信的可靠性。

光学系统要求在测头和接收器之间进行清晰的光学信号传输,非常适合无复杂夹具的中小型机床。

典型传输距离可达6 m。


无线电传输系统

无线电系统通过无线电波将信号从测头传输至接口单元。雷尼绍系统的信号传输在一个指定频带范围内的通道间”跳动“,避免来自周围装置的干扰。它还包含独特的标识符,可使多个系统在近距离内一起工作。雷尼绍的无线电测头属于近距离装置,符合无需授权的作业的要求。

与光学系统不同,无线电系统不需要光学信号传输,非常适合五轴加工中心和配有复杂夹具组件的大型机床。

典型传输距离可达15 m。

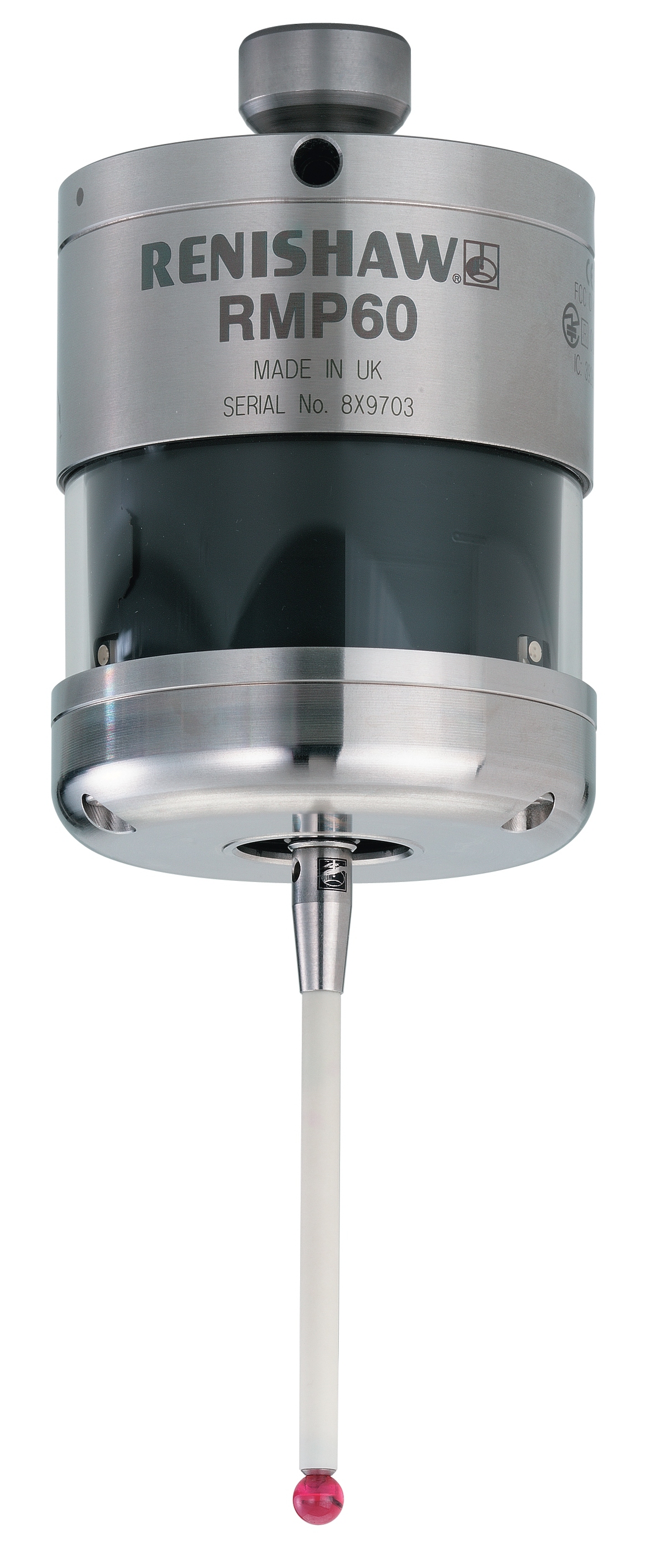

  • RMP60

ReniKey

建议使用ReniKey实现多个RTS/RMP配对。

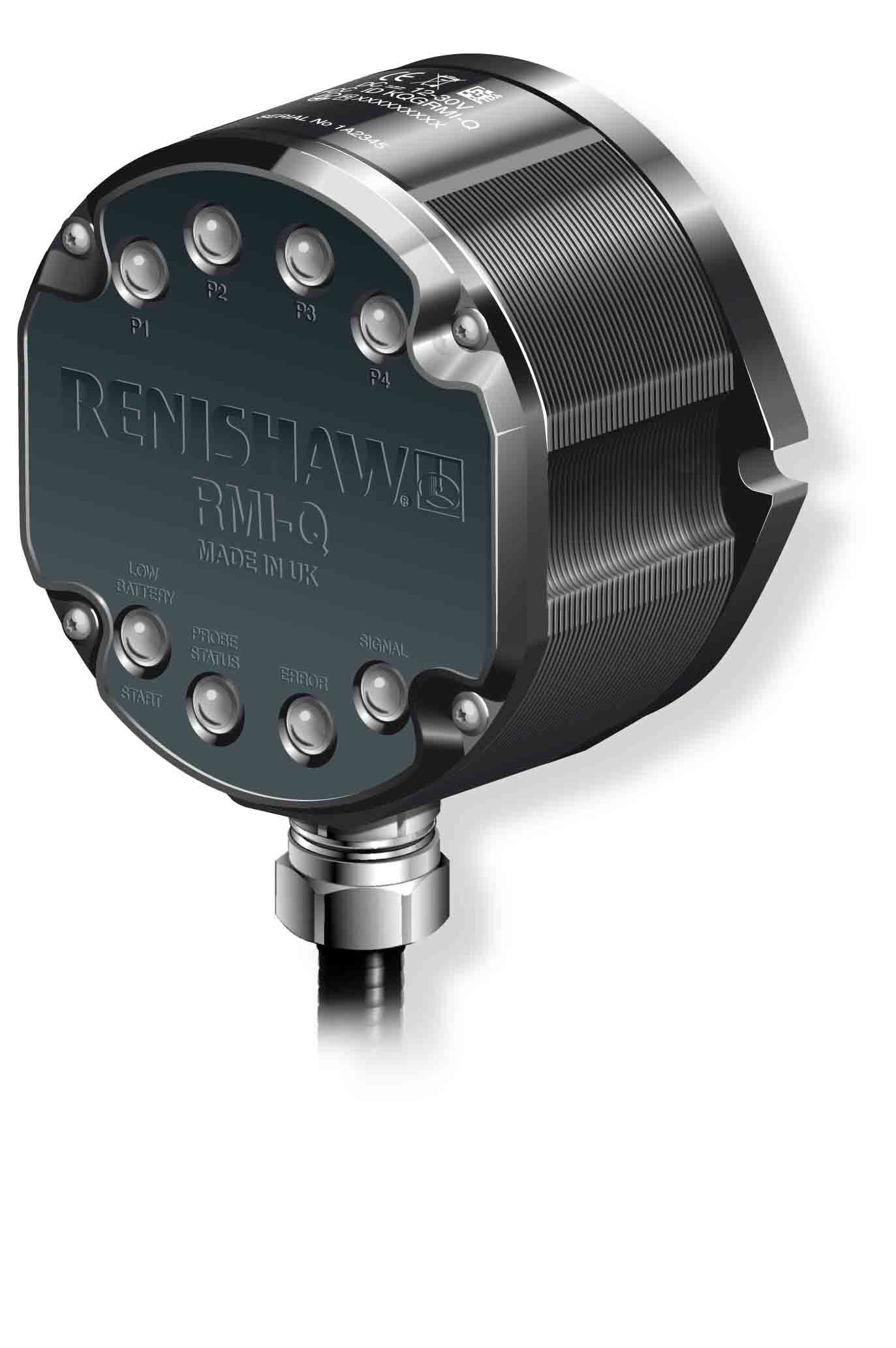

当地的雷尼绍经销商/办事处可为您提供RMI-Q支持软件(雷尼绍订货号A-5687-5000)。本软件可为常用的数控机床控制器提供特定的ReniKey宏程序循环。此外,还为大多数其他型号机床控制器提供通用ReniKey宏程序循环。参见此处,了解更多信息。

如需了解无线电传输的详细信息,请参阅深入阅读章节,或 (TE421)《无线电跳频 (FHSS) 传输系统》
