RESOLUTE™与MELSERVO-J强强组合,实现更快速、精确、可靠的运动控制

2020年8月

雷尼绍屡经行业检验的RESOLUTE™光栅在采用高速机器轴的应用中可实现出色的运动控制。

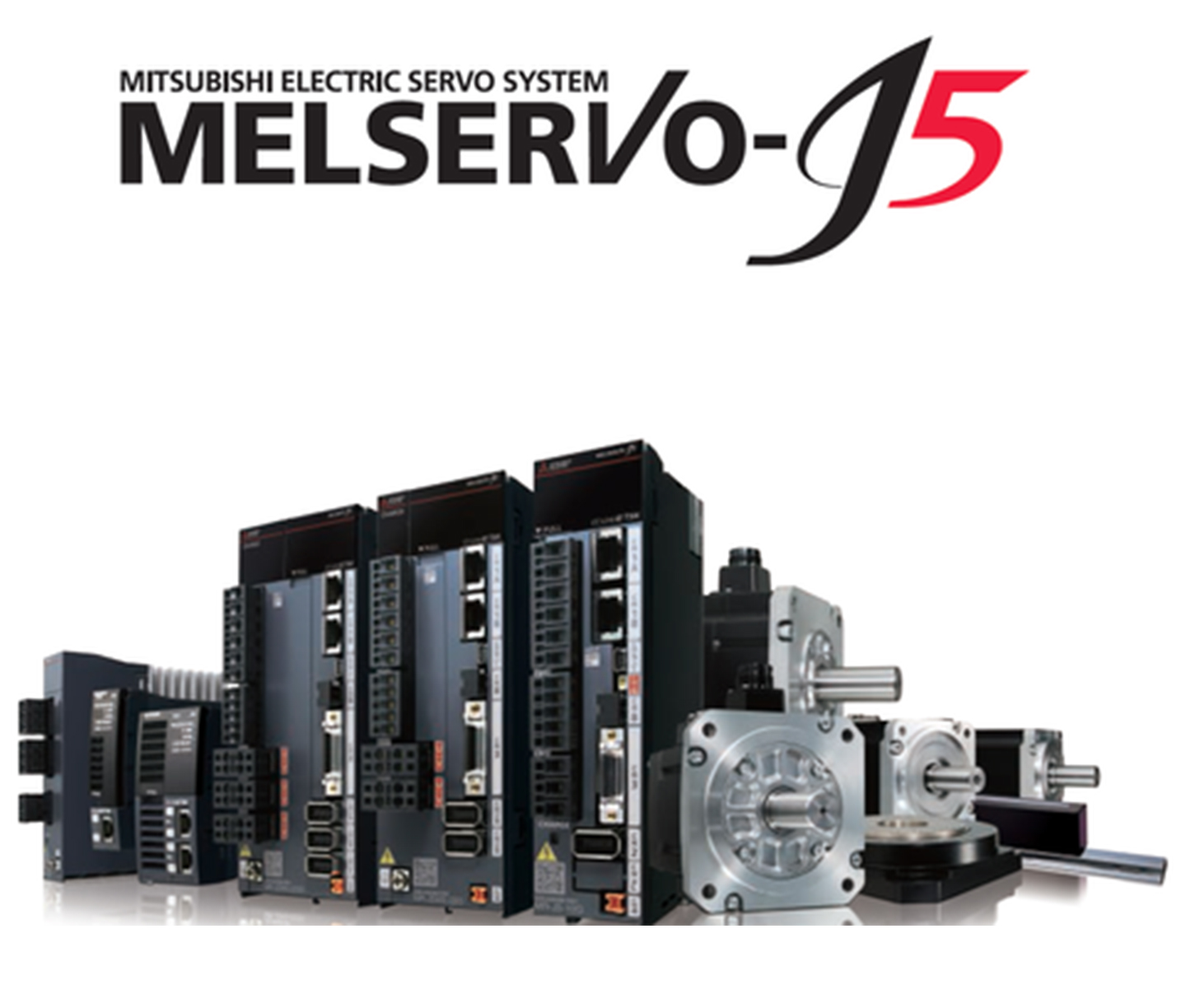

Mitsubishi推出MELSERVO-J5伺服放大器后,机器设计人员将能够利用RESOLUTE光栅的优势,帮助加快机器运行速度、提高精度、降低维护成本。

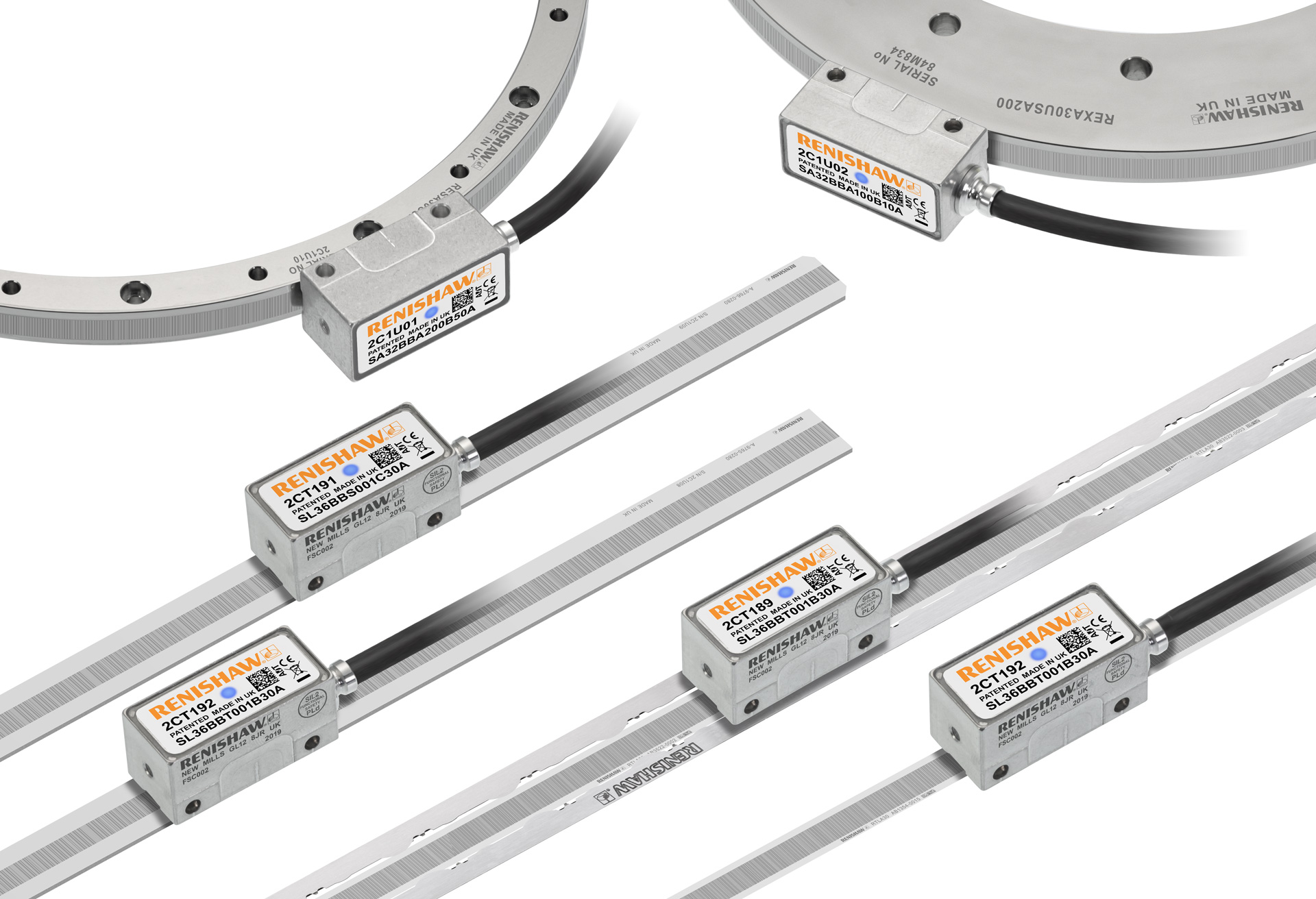

RESOLUTE光栅是一款真正的绝对式光栅系统,用于为线性轴和回转轴的运动控制提供位置反馈。它由三个主要部分组成:一个精细刻度栅尺、一个光电读数头和一个串行接口。RESOLUTE光栅与多种通信协议兼容,包括Mitsubishi的串行协议。

新型MELSERVO-J5系列伺服放大器的频率响应达到3.5 kHz,采用机器共振抑制滤波器,通信周期快,与CC-Link IETSN®兼容(包括多网络功能),并且具备先进的AI驱动式预测性维护功能。

RESOLUTE和MELSERVO-J5共同打造更出色的线性运动系统

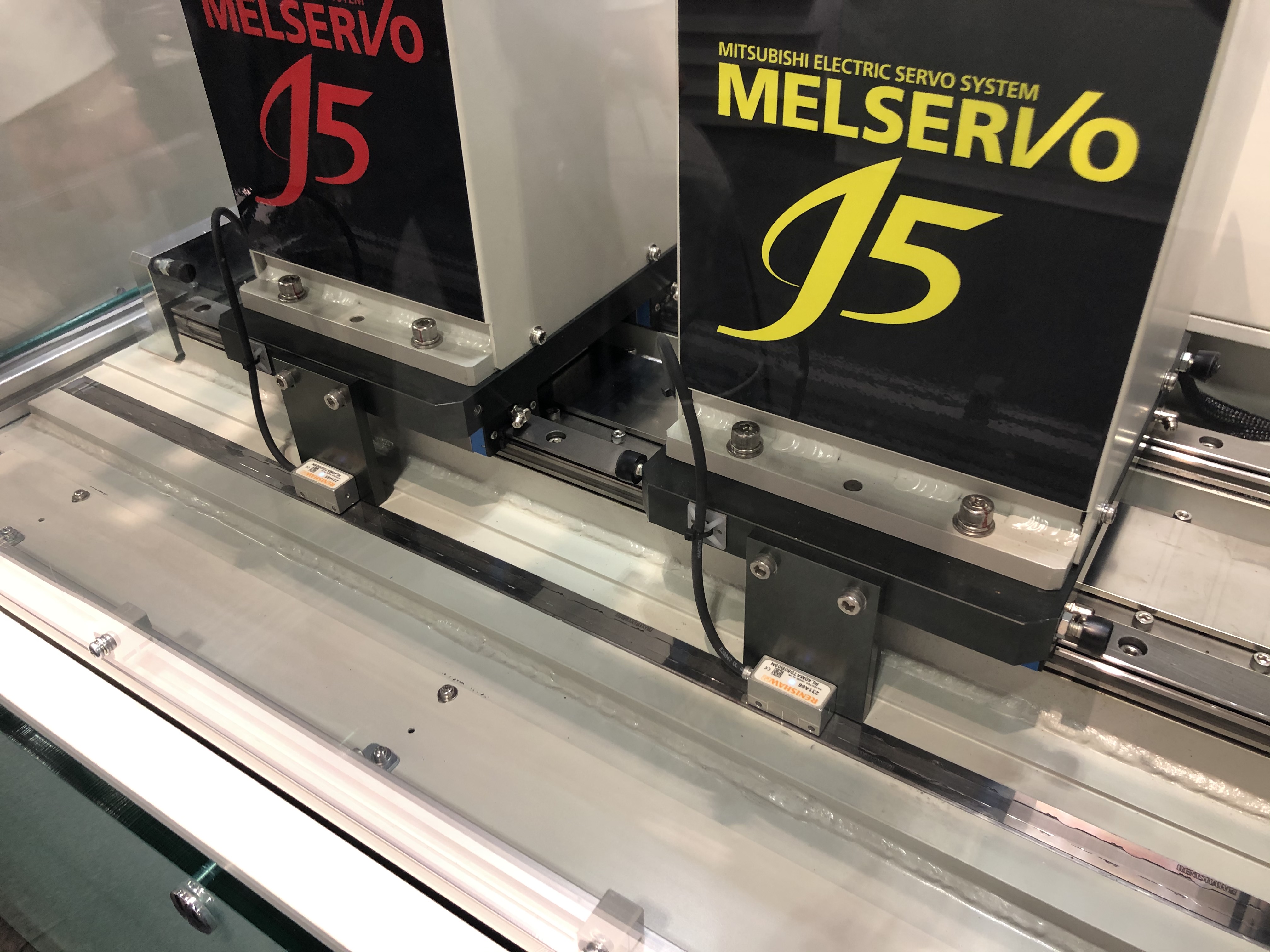

以由滚珠丝杠驱动的线性平台为例,该平台包含一个用于测量平台位置的RESOLUTE绝对式直线光栅,以及一个由MELSERVO-J5系列伺服放大器驱动的旋转电机。

读数头位于所关注的点附近,以减少机械误差,实现高精度反馈控制。

RESOLUTE光栅和MELSERVO-J5伺服放大器之间强大的协同作用具有关键性能优势:

1.轴速更快、精度更高

MELSERVO-J5伺服放大器性能先进,具有更高的伺服带宽,使得跟踪精度更优、轴速度更快、加速度更高、恢复时间更短。

RESOLUTE绝对式光栅采用独特设计,可在最高100 m/s的线性速度下实现高达1 nm的优异测量分辨率,从而确保最高伺服增益水平,以实现最佳平台性能。

此外,RESOLUTE光栅系统可根据需要计算位置,并且内置误差校验算法,可标记出任何栅尺的误读。通过消除栅尺的计数错误、位置漂移和丢数,可防止非受控运动和相关的碰撞风险,帮助提高产品合格率、生产效率和安全性。

2.通过高级诊断实现预防性维护

Mitsubishi的Maisart®软件可预测滚珠丝杠的剩余使用寿命,以便在零件发生故障之前安排预防性维护。

RESOLUTE光栅与雷尼绍的高级诊断工具ADTa-100兼容。ADTa-100从读数头获取全面的实时数据,用于快速方便地安装光栅和现场查错,有助于减少安装与维护时间和成本。

在计划性和预防性维护期间,该离线诊断工具可测试RESOLUTE光栅系统的关键性能参数,例如沿轴长度的信号强度。

ADTa-100接口可以在独立模式下使用,也可以通过标准USB接口与运行雷尼绍ADT View软件的计算机一起联机使用。

总结

RESOLUTE光栅支持先进的新型Mitsubishi MELSERVO-J5伺服放大器技术,帮助运动平台制造商实现优异的运动控制性能。在线性应用中,RESOLUTE光栅和诊断工具与Mitsubishi的控制技术相辅相成,可最大程度延长机器的正常运行时间,提高生产效率和安全性。

雷尼绍RESOLUTE光栅系统已获得CE认证,由雷尼绍严格按照通过了ISO 9001:2015认证的质量控制体系自主制造,并且由一个全球团队支持,提供真正快捷的全球化服务。
