SupaScan

用于工件找正、表面质量和形状检测的超高速测头测量。

高速生产 — 最快的工件测头测量解决方案

高分辨率 — 表面质量测量,以检测切削缺陷

详细信息 — 简单特征的形状结果

SupaScan是一款操作简单的机床测头测量系统,能够扫描工件并快速进行点测量。

SupaScan是用于工件找正的最快速的机内测头测量解决方案。该系统还具有表面质量和形状检测功能,可极大提高用户的机内检测能力。

降低废品率、提升生产效率、增加利润率 — 雷尼绍SupaScan令复杂的加工过程尽在掌控。

以更快的速度运行现有的机内测量循环

GoProbe应用程序
SupaScan与雷尼绍Inspection Plus增强型工件测量软件宏程序软件包兼容:用搭载SPRINT™技术的OSP60测头替换您现有的触发式测头,在不更换现有程序的情况下加快测头测量循环运行速度。

可使用G代码或者通过GoProbeSet and Inspect(设定与检测)编程应用程序对Inspection Plus增强型工件测量软件进行手动编程。

测量循环时间缩短高达60%

快速点测量

对于使用触发式测量且要求节拍尽可能短的用户,可以选择SupaScan QuickPoint宏程序。

通过使用OSP60测头的模拟能力替代触发信号,该宏程序的点测量速度与传统触发式系统相比提高达60%。

超快速扫描

与触发式测量相比,使用具有SupaScan功能的测头扫描一个简单的棱边工件可节省60%的检测循环时间。

即使测头以高速 (G0) 进给率移动,即以机床最高允许速度经过工件表面执行测量,工件找正循环也可返回精确的测量结果。

检测特征形状问题

使用OSP60测头进行机内扫描,能够检测出触发式测头可能遗漏的特征形状缺陷。

使用扫描宏程序循环检测最小圆直径、最大圆直径、表面高点和表面低点。形状数据可以输出到NC变量中,用于控制下游加工。

检测表面质量

表面质量图像

测量表面缺陷

SupaScan可测量常见表面缺陷,如表面波纹度超差、表面峰谷和表面台阶。

通过自动化表面质量检测,无需将工件从机床上卸下即可修正这些问题,从而提升测量再现性,降低返工率和废品率。

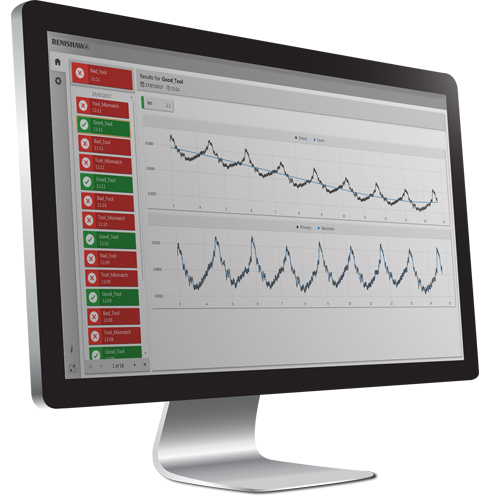

使用Surface Reporter应用程序实时查看表面质量轨迹

Surface Reporter是一款补充型应用程序,以图形方式实时呈现工件表面质量。

颜色编码可清楚地向操作人员显示工件表面是否在公差范围内。

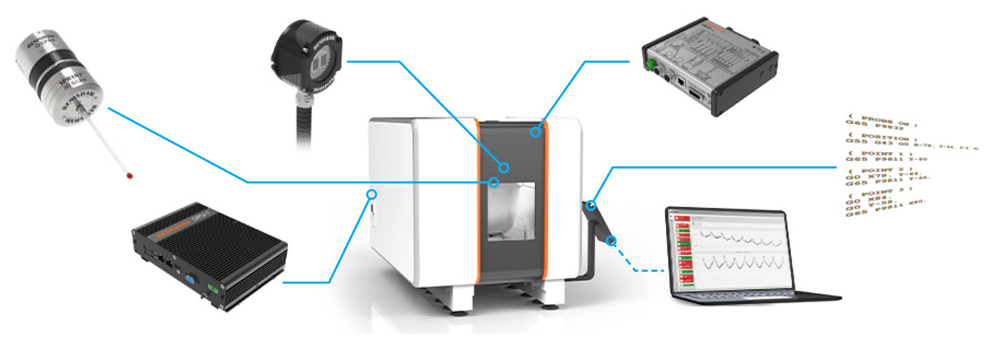

系统组件

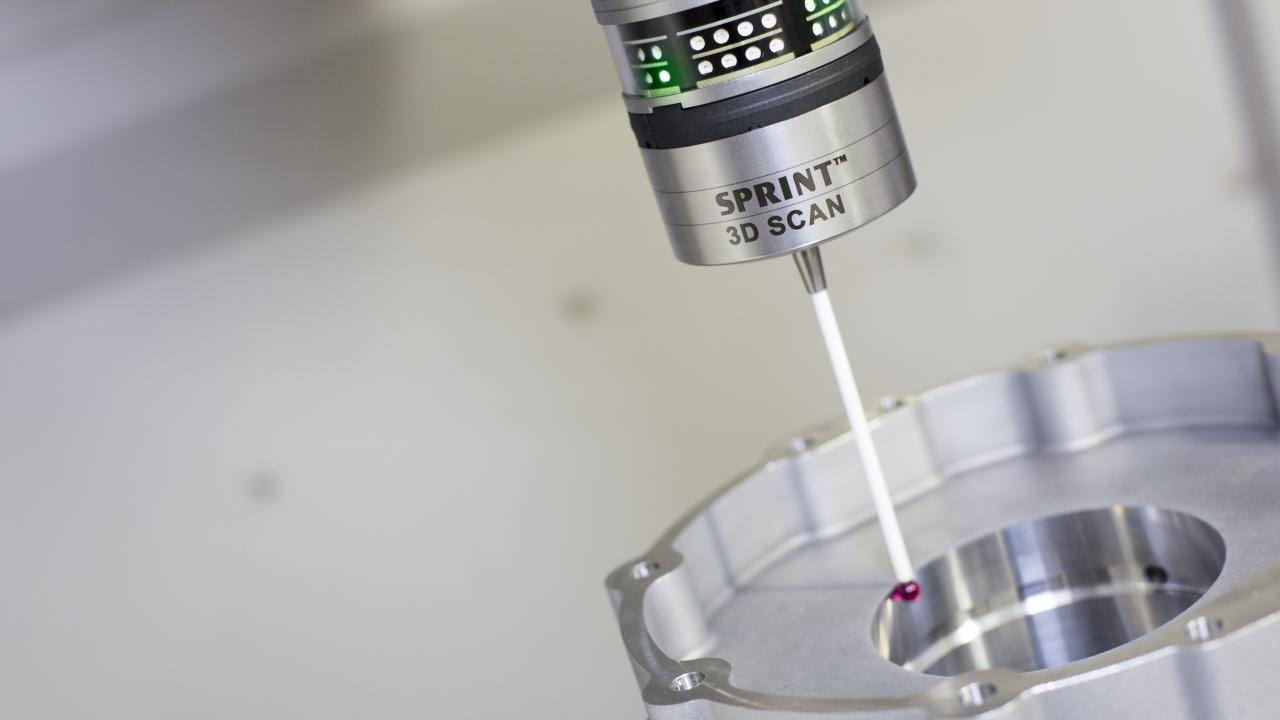

OSP60工件检测测头

用于机床的模拟扫描测头,用于扫描测量和触发测量。

OMM-S接收器

OSP60工件检测测头专用的光学接收器。

OSI-S接口

光学接口,提供与机床通信的输入/输出信号。

SPRINT技术

DPU-1数据处理单元

处理和存储扫描测量数据。(通过CNC API)将结果保存到机床变量中,用于下游加工。

G代码宏程序

Inspection Plus宏程序和SupaScan宏程序可以用于扫描和碰触点测量。

Surface Reporter

该应用程序显示表面质量轨迹,工件合格/不合格,以及Wt值。安装在运行Microsoft® Windows且与机床相连接的设备上。

后续步骤

如果您认为SupaScan适合您的应用需求,请联系当地的销售代表。
