新增功能
第4.13版功能亮点
Explore(数据浏览):重新设计的测试浏览器界面
新的测试浏览器界面允许快速筛选测试数据。现在,通过按设备筛选的选项,可以更方便地导航到测试数据。
Explore(数据浏览):数据拼接测试的不确定度分析
针对数据拼接测试新增不确定度分析功能,以图形方式显示不确定度数值。这样可帮助用户更深入地了解使用XM-60多光束激光干涉仪、XL-80激光干涉仪或XK10激光校准仪进行的数据拼接测试。
Explore(数据浏览):动态数据拟合测试的不确定度分析
针对动态数据拟合测试新增不确定度分析功能,使用户能够在整个测试过程中以图形方式查看不确定度。因此,用户能够更深入地了解使用XM-60多光束激光干涉仪采集的数据。
Capture(数据采集)的关键功能
Capture(数据采集):摆动轴转台测量模式
Capture(数据采集)应用程序中的摆动轴转台测量模式是一个需要授权许可的选项。在这个模式下,XR20无线型回转轴校准装置结合使用XL-80激光干涉仪或XM-60多光束激光干涉仪,能够通过一个程序采集摆动轴测量数据。

Capture(数据采集):优化直线度测量
此功能能够降低使用XM-60或XM-600多光束激光干涉仪进行直线度测量时经常出现的空气湍流和振动的影响。动态数据拟合模式可在轴的连续往复运动中采集更高密度的直线度数据。
这种方法可以为测量应用提供更具代表性的误差数据。

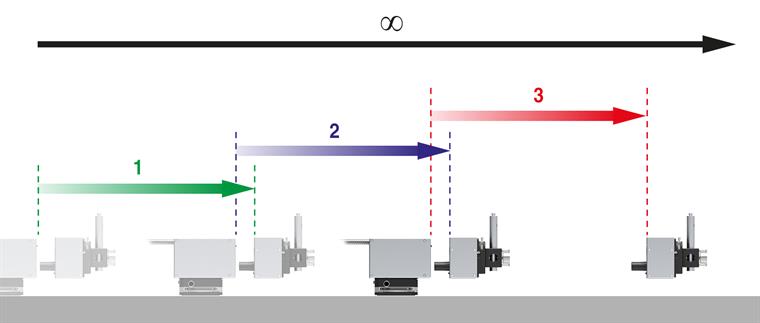

Capture(数据采集):长距离测量
XM-60或XM-600多光束激光干涉仪的测量距离可无限加长。使用Capture(数据采集)中的动态数据拟合模式可定义子测试方法,创建零件程序,以及采集数据集。在Explore(数据浏览)中可自动拼接子测试数据,以便分析。
Explore(数据浏览)的关键功能
Explore(数据浏览):在要求严苛的环境下提高XK10激光校准仪的测量精度。
CARTO Explore(数据浏览)应用程序中的数据拼接功能可减少长轴测量中通常因空气湍流而产生的噪声。通过将被测轴分成小段并将它们拼接在一起,可以减少环境对每个小段的影响,从而提高整体测量精度。

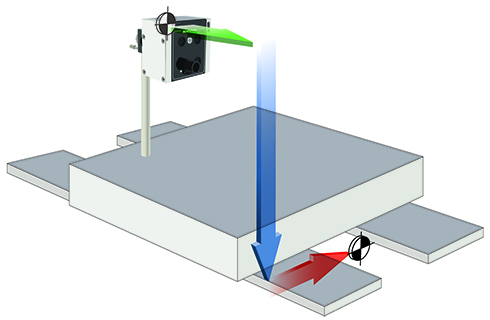

Explore(数据浏览):测量关注点
在关注点上直接测量往往并不可行。这个位置可能会影响硬件安装或遮挡激光光束。Explore(数据浏览)中的偏置读数功能允许将接收器与关注点之间的X、Y、Z轴偏置距离输入到软件中。随后重新计算采集到的数据,即可得出关注点位置的真实误差。

Explore(数据浏览):用于长轴测量的数据拼接功能
Explore(数据浏览)应用程序中新增一项基于分析的数据拼接功能,允许XM-60和XL-80激光干涉仪的用户根据国际标准分析拼接的数据。新增此功能之后,针对使用XM-60在“基于目标模式”下采集的数据,用户亦可将其轻松地拼接在一起,用于分析长轴。
而且,利用此新增功能,针对使用XL-80激光干涉仪在噪声测量环境中采集的长轴测量结果,用户还可将其分解成小段,然后将各个小段拼接在一起。这样可以减少环境对每个小段的影响,从而提高整体测量精度。

Explore(数据浏览):误差可视化
误差以及六个自由度之间的关系并不容易理解和解释。Explore(数据浏览)可通过“3D误差可视化”功能,以曲线图显示被测轴的可缩放模拟图。这样用户可以更好地理解测量结果,并在“误差可视化”模式下轻松查看误差与位置之间的关系。

Explore(数据浏览):导出为CSV文件
将单个或多个数据集导出为逗号分隔值 (CSV) 文件,不仅可方便您更直观地查看数据,还可更加灵活地扩展您的数据使用选项。
Explore(数据浏览):XK10直线度和平行度分析
用于对XK10激光校准仪采集的数据进行分析,从而在Explore(数据浏览)中使用数据处理、比较及平行直线度功能。还可以使用自定义的PDF报告来共享数据。
Compensate(误差补偿)的关键功能
Compensate(误差补偿):机床误差补偿
现支持Mitsubishi M800系列控制器。以机床控制器所用参数格式为用户提供空间误差补偿文件。可缩短机床停机时间、提高利润率、优化切削性能。现已支持Siemens 840D控制器。

Compensate(误差补偿):机床误差补偿
现支持Heidenhain iTNC 530和Fanuc 30i系列控制器。以机床控制器所用参数格式为用户提供线性误差补偿文件。可缩短机床停机时间、提高利润率、优化切削性能。现已支持Siemens 840D和Heidenhain TNC 640控制器。
