用于机器装配的激光校准仪
激光校准仪是什么？
激光校准仪是一种精密工具，用于在机床、精密平台和半导体制造设备等工业机器的装配和维护过程中，利用激光精确地准直所有部件。激光校准仪旨在优化机器性能，支持高精度测量、数字化报告和实时调整机器轴。
随着各个行业对简化机器准直过程的直观易用型工具的需求日益增长，许多传统方法的效能已难以满足当前需求。

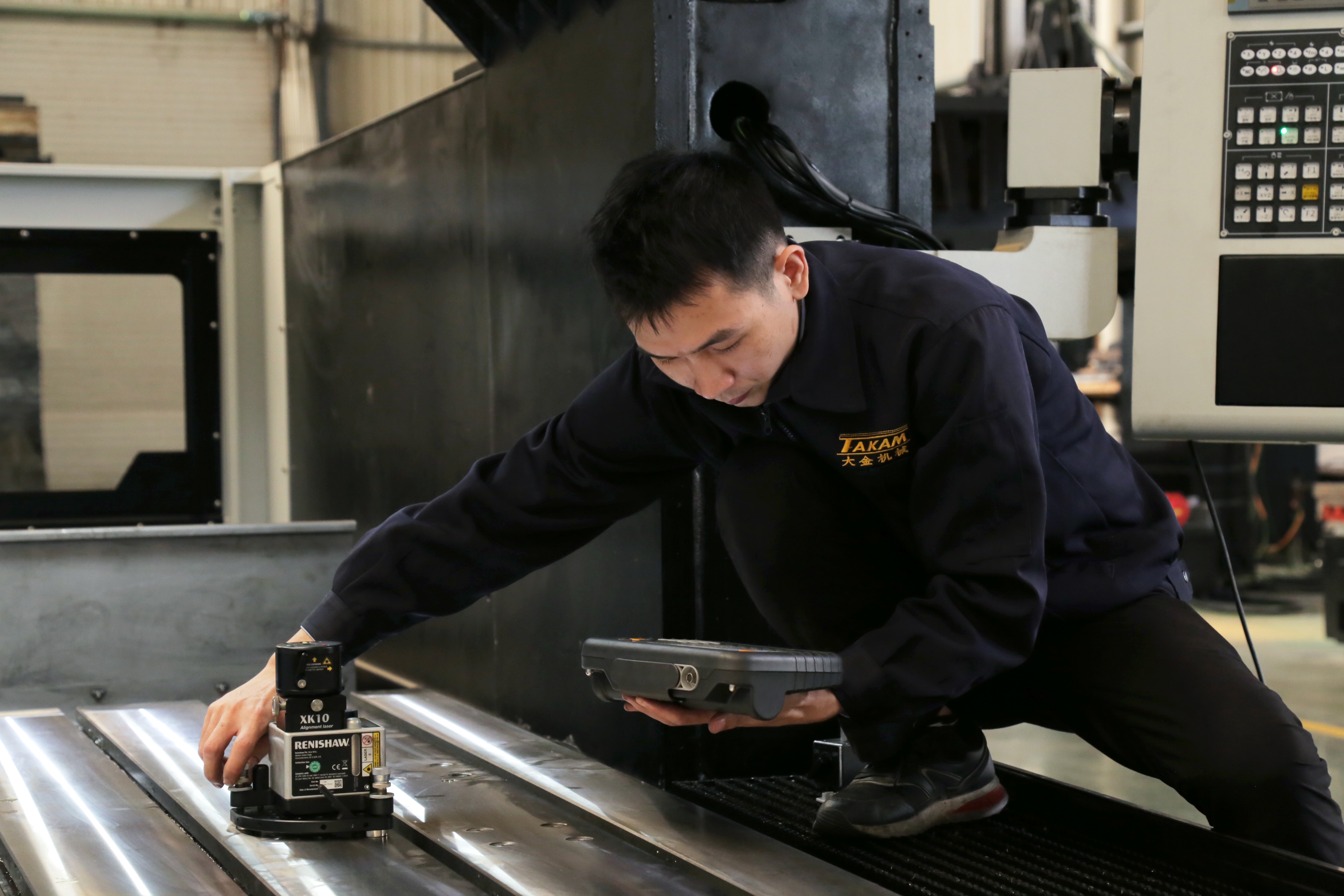

XK10激光校准仪具有数字化高精度，能够对线性轴和回转轴进行精确准直，是对传统手动方法的现代化升级，大大缩短了机器装配、维护和服务时间。
XK20激光校准仪是我们的第二代激光校准仪，专为优化机器装配过程而设计，能够使整个过程更快速、更简便，并且符合最新的ISO国际标准。XK20不仅有助于确保机器的高精度和稳定性，同时可减少人为操作误差。
为什么使用激光校准仪？
为了确保机床的可靠性和高效性，在制造和装配过程中确保机床精度至关重要。在制造和装配过程中检查准直情况，可以避免在制造装配完成后才发现误差，导致修复难度增加。在现场服务和维护期间或者发生碰撞后，执行定期准直检查也大有助益。
我们的激光校准仪提供快速、简便、多功能的方法，可替代诸如千分表、自准直仪和计量标准器等传统方法，省去了各种耗时的操作程序。激光校准仪可用于确保直线导轨的直线度、垂直度、平面度、平行度和机器调平，还可评估机器旋转部件的主轴方向和同轴度。
所配用的显示装置以数字方式记录测量结果，并提供全面的误差报告，可减少因手动记录可能产生的人为错误。
核心优势
易于使用
内置分步测量指导，操作人员很快就能熟练使用。
功能全面
测量回转轴和主轴，有助于在安装和自动化过程中实现高精度。
实时读数
即时查看实时读数结果和动态图表，实现高效校准和测量。
结果详实

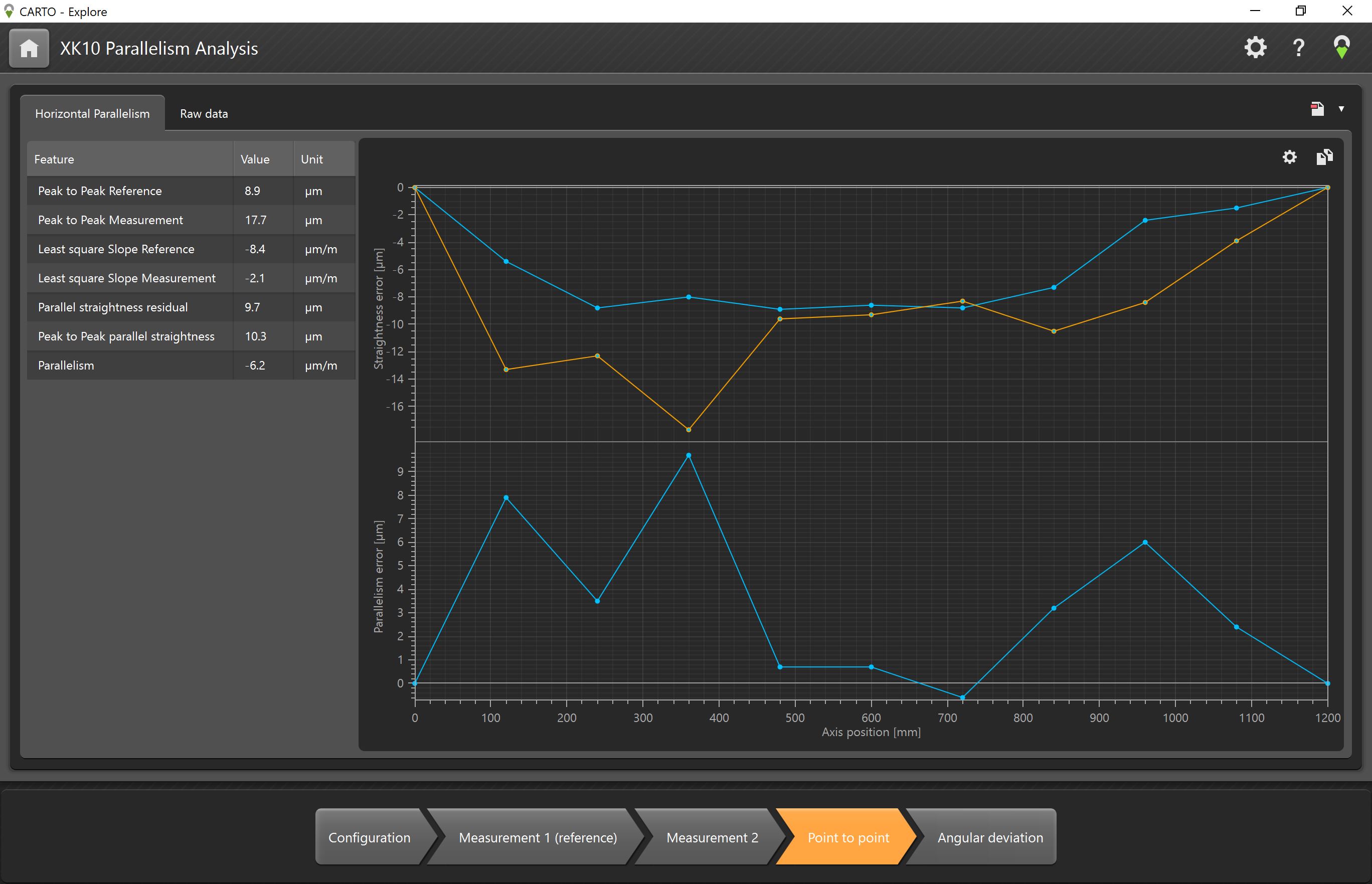

在CARTO软件的Explore（数据浏览）应用程序中，利用直线度和平行度分析功能可提供精确且可执行的数据。
XK20激光校准仪简介
按照最新国际标准打造机器
雷尼绍充分认识到，客户越来越关注如何简化机器装配过程中的测量过程，并希望降低对操作人员的技能要求。我们凭借五十多年来积累的机床行业专业知识，研发出升级版XK20激光校准仪，旨在帮助现代机器制造商应对各种挑战。
XK20系统是我们的第二代激光校准仪，不仅能够实现出色的精度、性能和可溯源性，同时符合ISO 230-11标准中规定的精度和报告要求。雷尼绍的创新型CARTO XK20应用程序中包含符合ISO 10791和ISO 3070标准的测量公差。

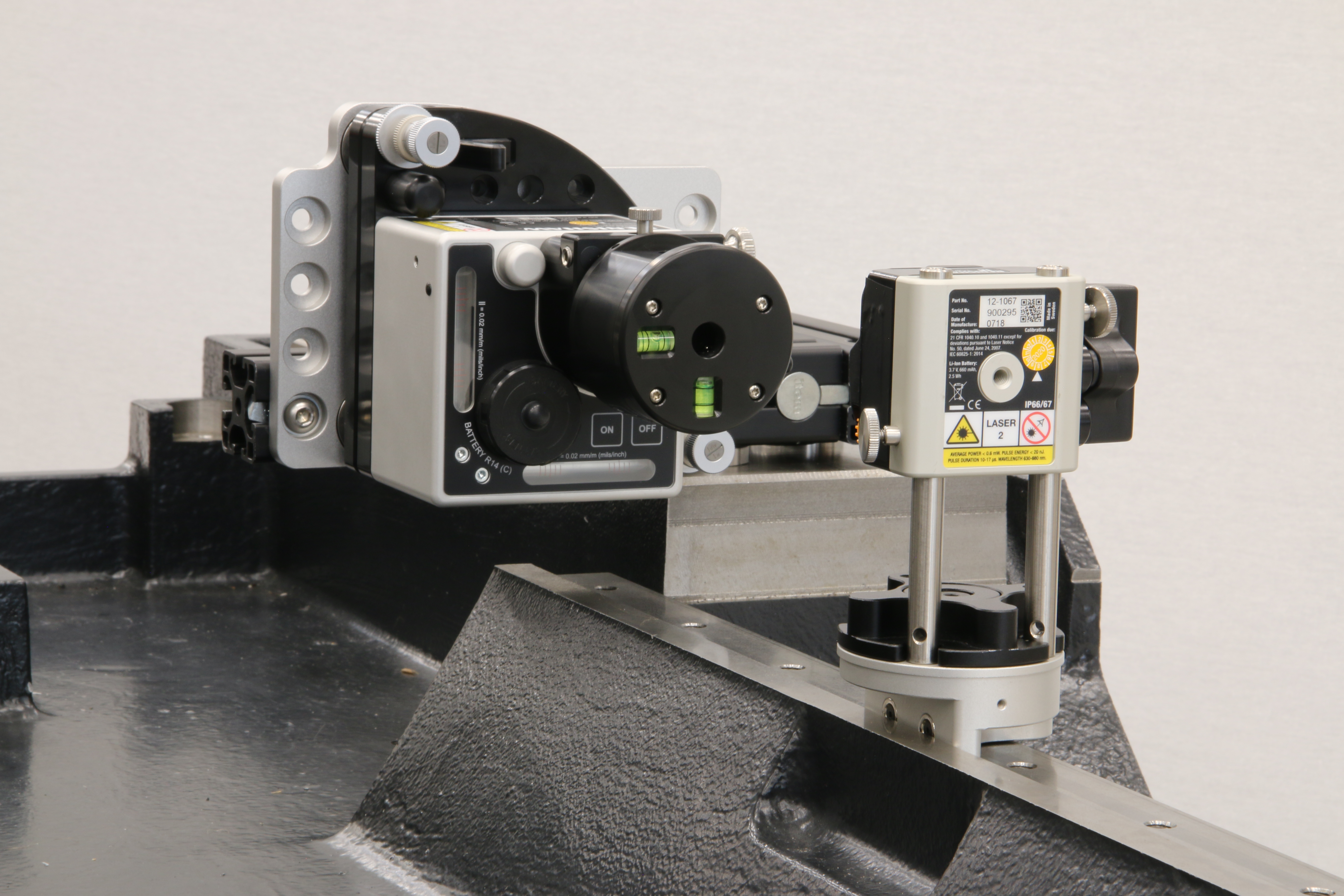

发射器
发射器是XK20激光校准仪的激光基准。内置经过校准的五棱镜、精密的可旋转激光发射头，以及数字水平仪。为直线度、平行度、垂直度和平面度测量提供稳定的基准，还可用于对机器和铸件进行调平。
主要特性：
- 精密的数字水平仪
- 360°平滑旋转的激光发射头
- 可连续工作12小时以上
- 可充电电池

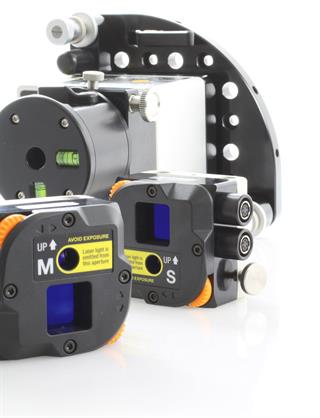

移动装置（M装置）
M装置是XK20激光校准仪的大部分测量功能的主传感器。与传统千分表的工作原理相似，当安装在被测轴或滑块上时，M装置会检测与激光基准之间的偏差，并将数据记录发送至CARTO XK20应用程序进行分析。
主要特性：
- 二维位敏探测器 (PSD)
- 与CARTO XK20应用程序无线连接
- 可连续工作12小时以上
- 可充电电池
CARTO XK20应用程序
CARTO XK20应用程序基于雷尼绍CARTO校准软件的强大功能而研发，具有循序渐进且直观简单的用户界面，无论机床制造商和装配人员有无经验都可以轻松使用。
将XK20激光校准仪与CARTO XK20应用程序配合使用，可简化测量过程，提高大型且复杂机器结构的装配和准直速度。它整合了多项测量功能所需的繁杂步骤，简化了用户操作，提高了测量效率，可确保高精度和可溯源性。
CARTO XK20应用程序可在智能手机和平板电脑上从GetApps（小米应用商店国际版）免费下载安装。
移动端应用程序
CARTO XK20是专为机器制造商研发的应用程序，非常适合在工厂环境中使用。在各种Android™系统移动设备上均可安装使用，帮助操作人员简化测量和装配过程。
内置使用指南
XK20激光校准仪和CARTO XK20应用程序只需要简单的用户培训。应用程序内置的使用指南提供分步操作说明，并配有图片和图解，无论操作人员有无经验都可以轻松使用。
设定简单
在开始测量前，将激光与工件或机器准直至关重要，但却非常耗时，尤其是在长距离测量时。CARTO XK20应用程序可简化准直过程，使XK20激光校准仪更简便易用。
数据分析
数据分析功能可根据用户需求进行定制，例如：
- 基于自定义公差快速显示误差图
- 下载原始数据用于研发分析
- 按照各种ISO标准格式出具机器装配结果的报告
主要测量功能
XK20激光校准仪聚焦于大型和中型机器装配过程中的关键测量过程，以确保装配过程中的各项几何性能，从而实现优化整机精度的目标。它可优化直线度、平行度和垂直度的测量过程，这些测量过程是确保每台机器实现高精度的基石。用户可以从平行度和垂直度测试中提取直线度数据，通过一次测量高效获取两项测量数据。
虽然诸如花岗岩直尺、方箱和平尺等传统工具仍然很有实用价值，但XK20激光校准仪和CARTO XK20应用程序可使这些测量过程更加简单并减少误差，无论机床制造商和装配人员有无经验都可以轻松使用。

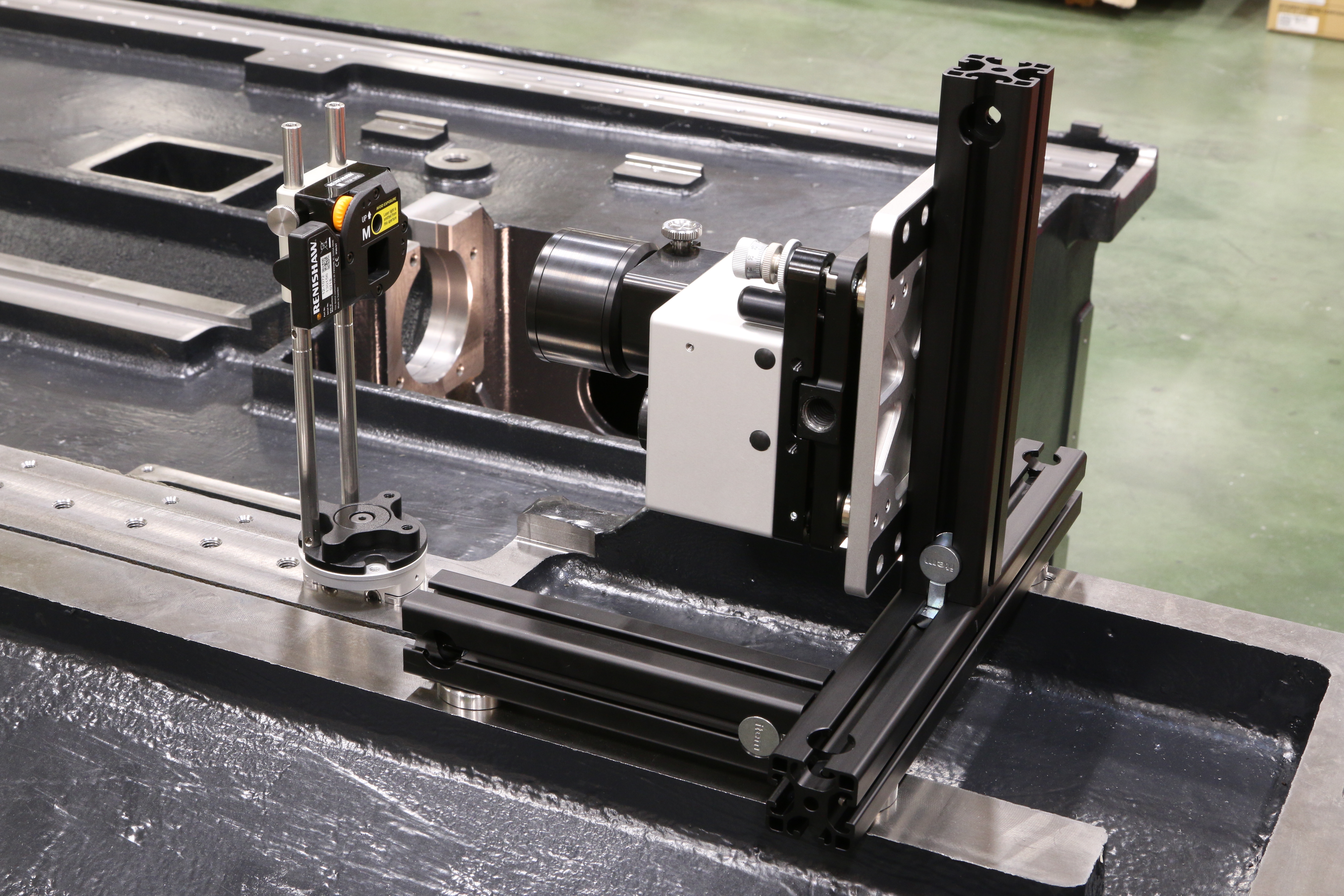

平行度
平行度测量可确保线性导轨和滑块保持平行，有助于维持机器的高性能，在大型和小型机器上都至关重要。雷尼绍的平行度测量工具可在装配过程中尽早检测出误差。XK20可同时测量直线度和平行度，节省时间，并有效减少人为操作误差。
平行度测量功能：
- 水平和垂直方向平行度
- 组合平行度

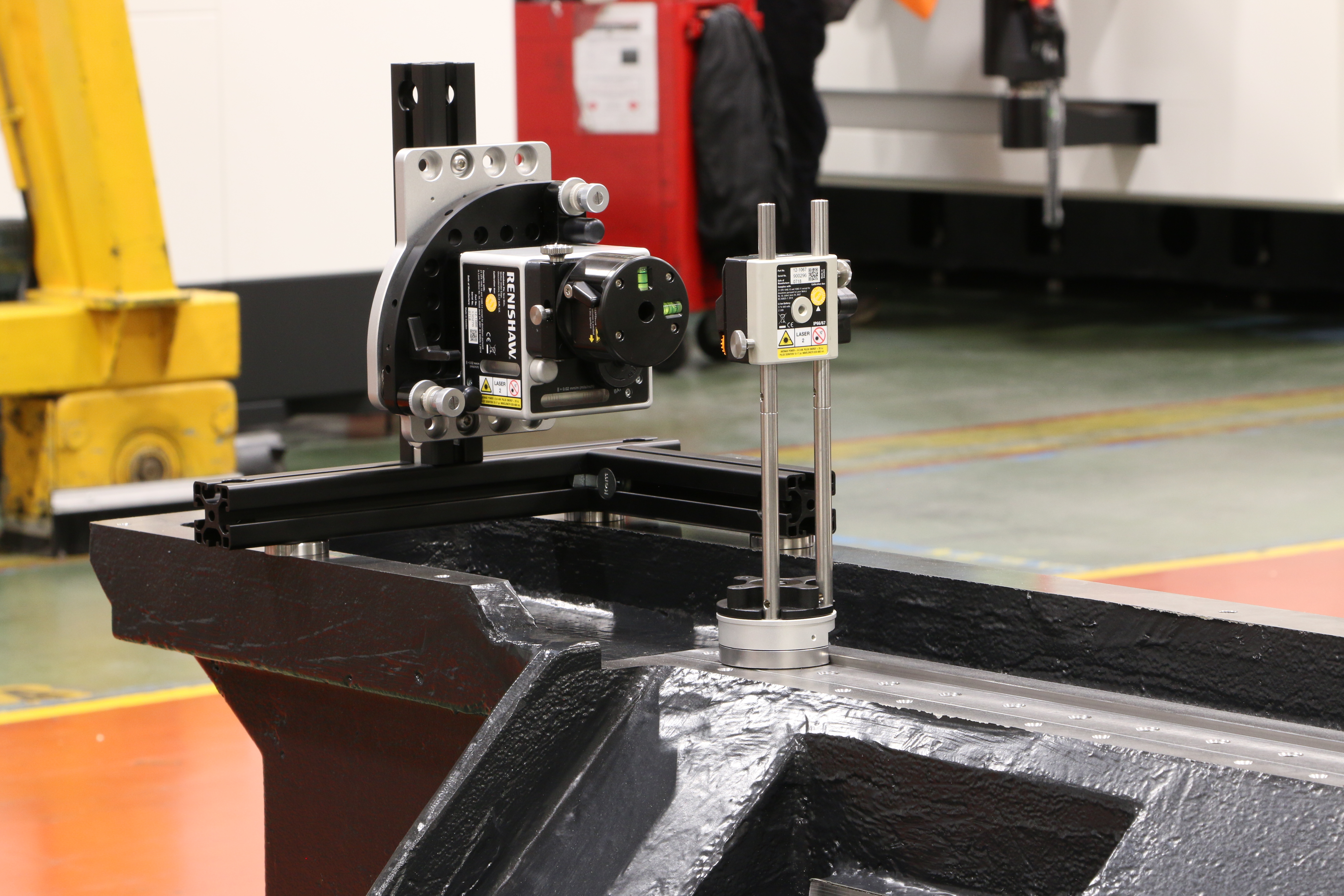

直线度
XK20激光校准仪配用直观易用型软件，用户只需要简单的操作培训，便可逐步设定和完成测量过程。XK20提供全新的长距离直线度测量功能，可在各种环境中在大型机器上实现高精度和重复性测量。
直线度测量功能：
- 机器底座/铸件的直线度
- 滑块沿导轨的直线度
垂直度
传统方法是使用花岗岩量块测量机器的垂直度。然而，量块可能太小而无法测量整个机器轴，或者太大而无法在车间现场移动。XK20激光校准仪内置经过校准的五棱镜，具有多功能性和易用性，无论是大型机床还是小型机床均可测量。
垂直度测量模式：
- 水平方向垂直度
- 垂直方向垂直度

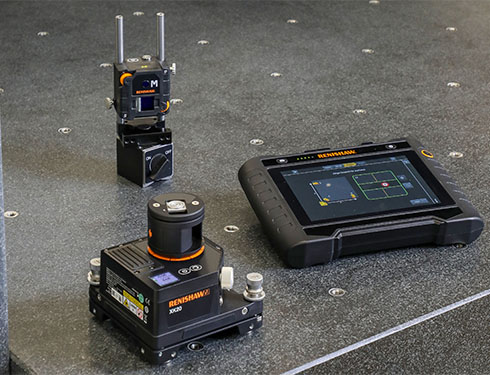

平面度
各个功能表面的平面度对于确保机床的高精度和可靠性至关重要。通过识别基准平面上的任何高度变化，用户能够评估功能表面的平面度，还能够判断其整体状况。
机器调平

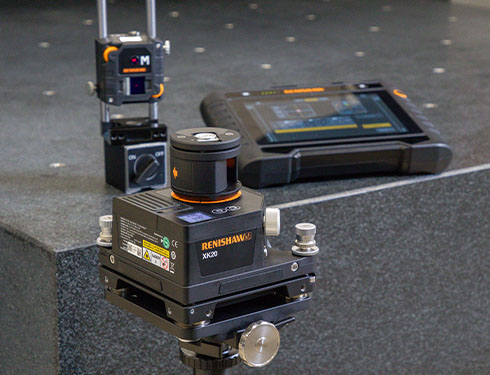

确保机床铸件相对于重力方向处于水平状态，对于保证机床精度和性能至关重要。CARTO XK20应用程序中的“数值”模式可用于对机床铸件进行调平测量。

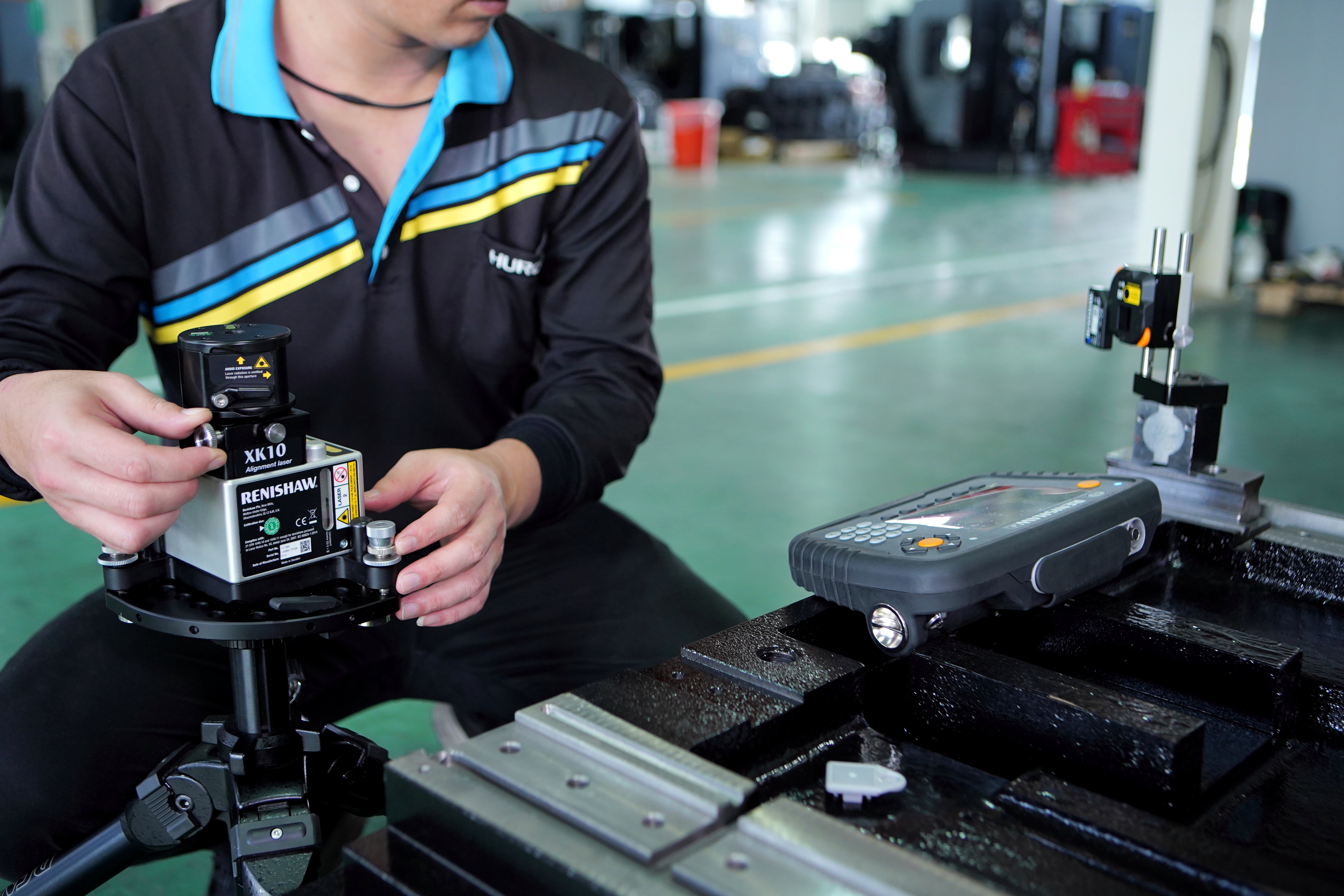

XK10系统概述

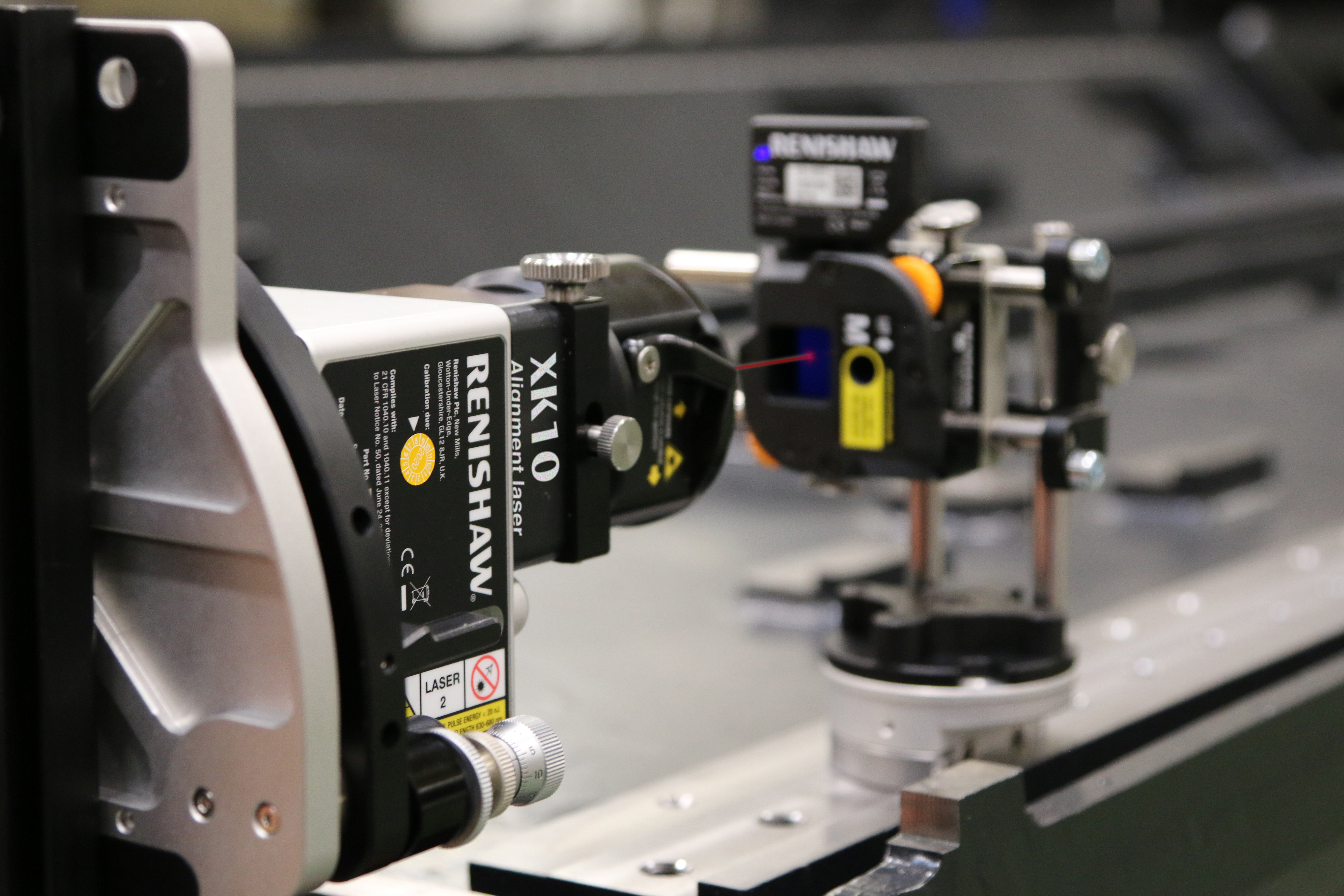

XK10的发射器是大多数测量功能的主要激光源。将发射器与M装置配合使用，可用于几何量测量，测量范围长达30 m。S装置和M装置均含有发射器和接收器，可以根据测量设定以不同的方式配置使用。

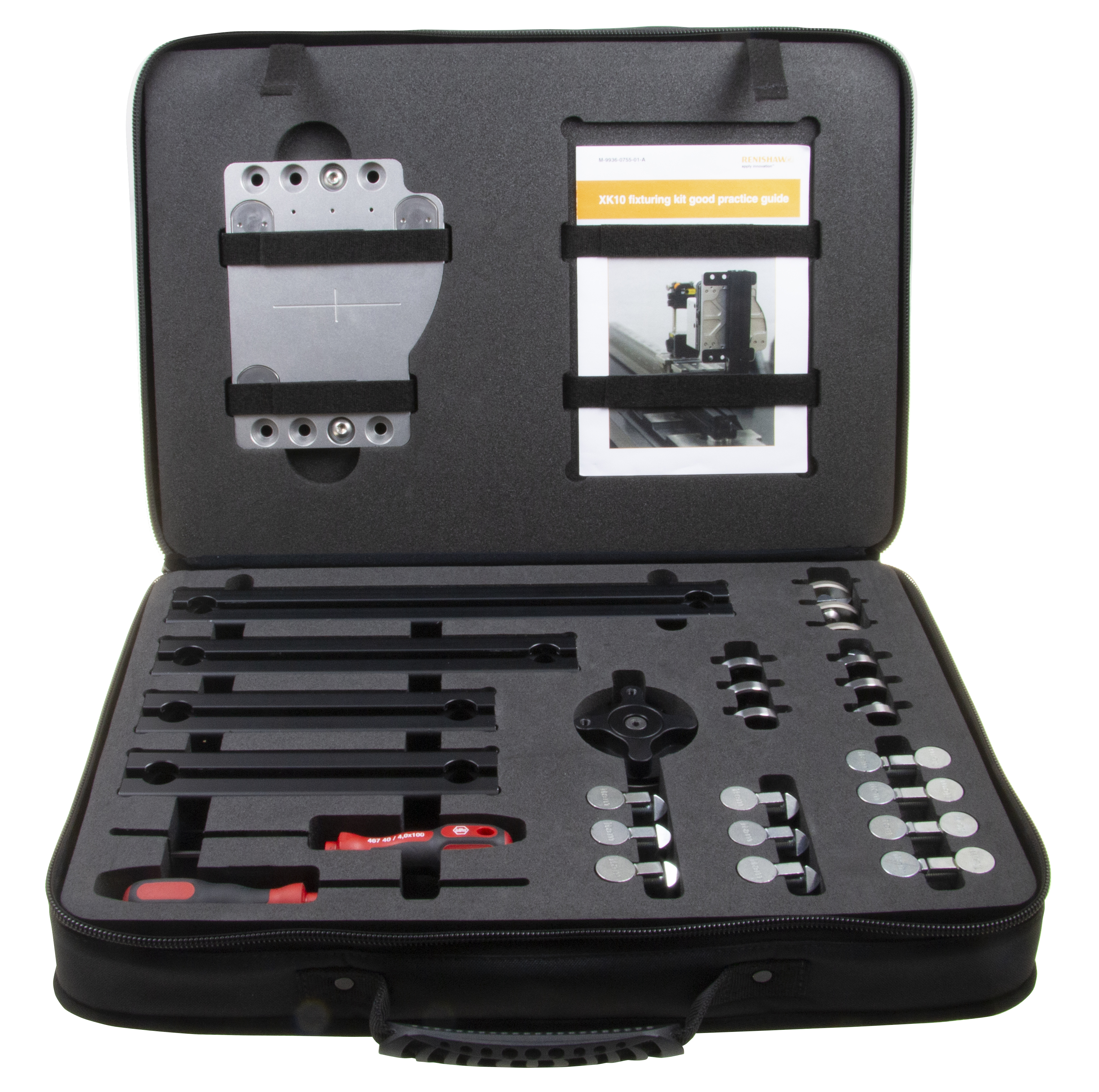

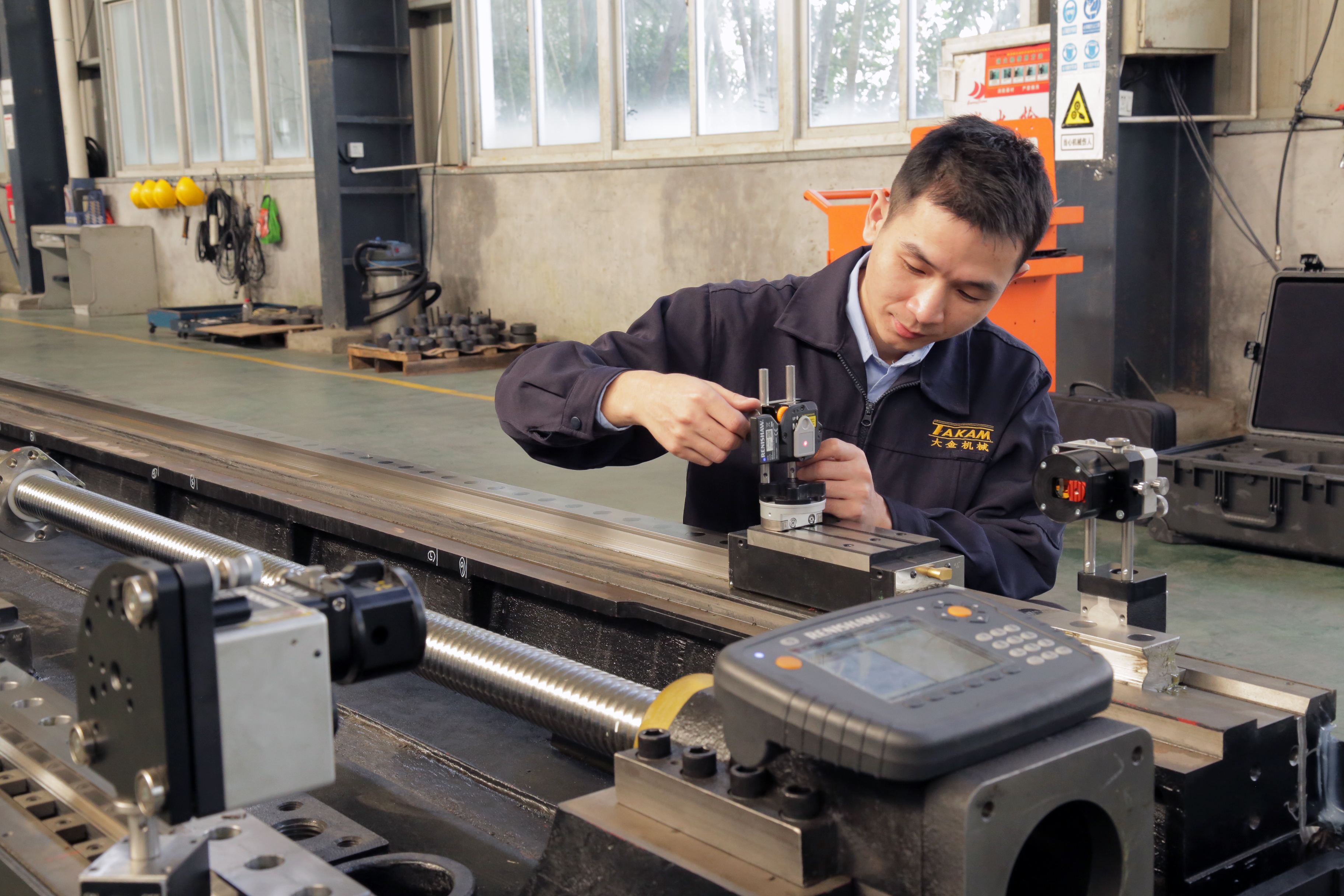

XK10的机床夹具组件设计用于提高测量重复性和精度。XK10通过配套的显示装置显示和记录测量结果。显示装置便携易用，使用充电电池可连续工作长达30小时。
CARTO Explore（数据浏览）中的直线度和平行度分析功能可创建自定义报告。这可为检查和修正机器校直情况提供可靠的结果。
雷尼绍经验丰富的工程师可为您提供校准培训，以确保实现产品的理想性能。
主要特性
灵活通用 — 通过一套组件能够对不同的机器配置执行多种测量任务。
自动分析 — 在测量后立即给出结果，实时显示读数以方便用户即时调整，还可轻松导出为.xml文件或导出至CARTO。
直观软件 — 指导用户快速、轻松地完成设定和测量过程。欢迎访问校准软件下载页面，查看最新软件版本。
无线连接 — 无线设计可确保设定和测量的灵活性。
装夹快捷 — 保证测量结果的重复性和精度，同时缩短设定时间。
可旋转激光发射头 — 轻松改变发射器光束的指向，通过一系列网格点来测量平面度。

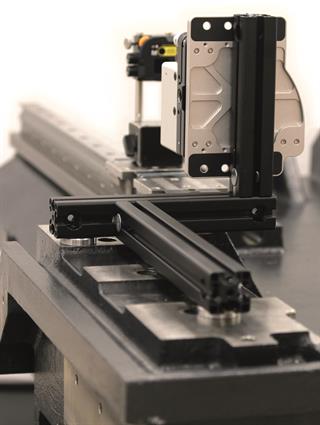

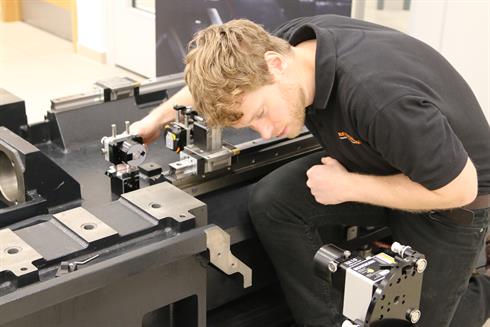

XK平行度组件
XK平行度组件是执行平行度测量时所需的额外附件。利用这个组件，无需移动发射器便可测量两条名义平行轴的直线度。
精确 — 激光光束可偏转90°。通过多种调整方式可轻松实现准直。
当配用三脚架时，还可选配三脚架安装组件，适用于因空间有限而不能直接在机器上安装发射器的应用场景。

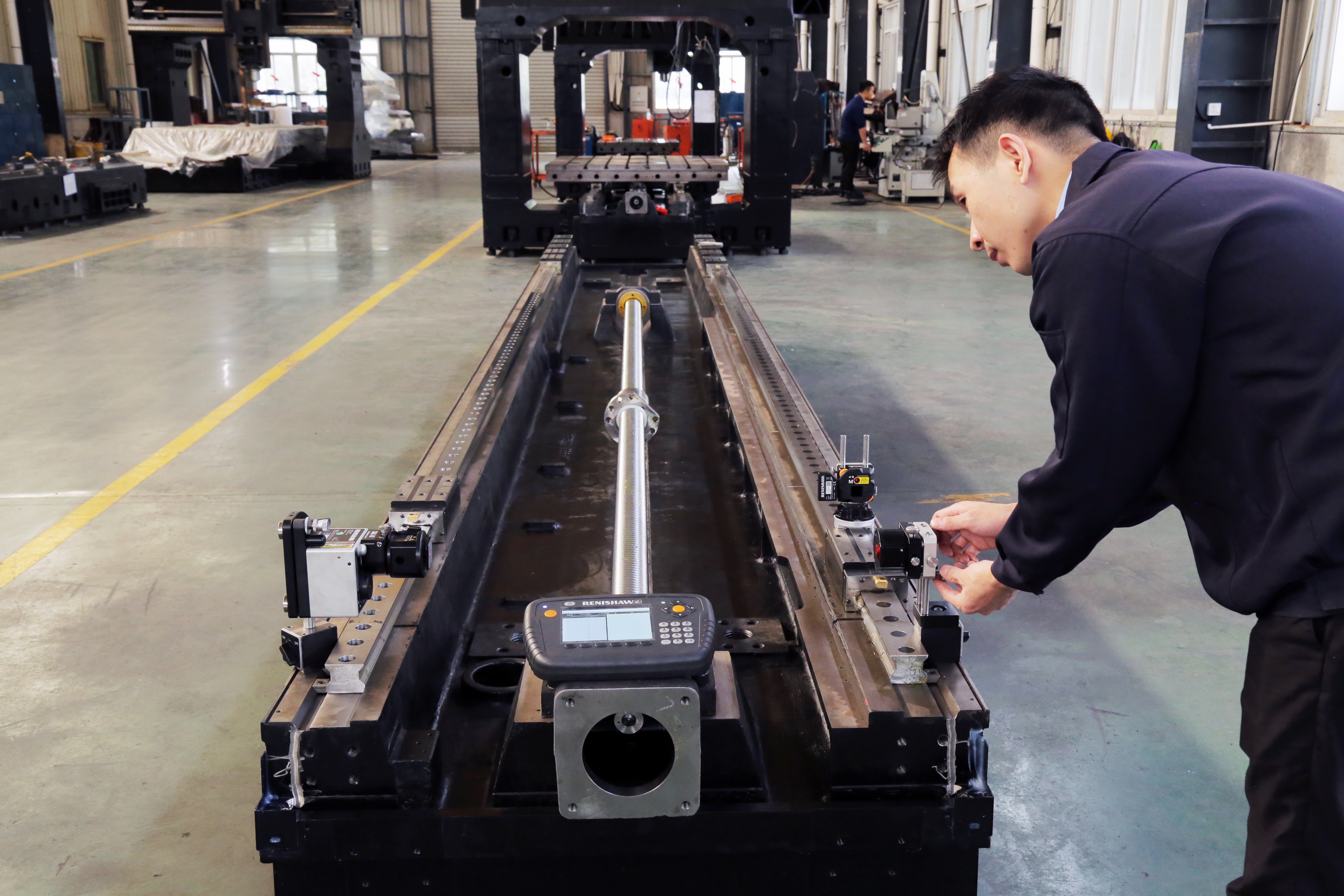

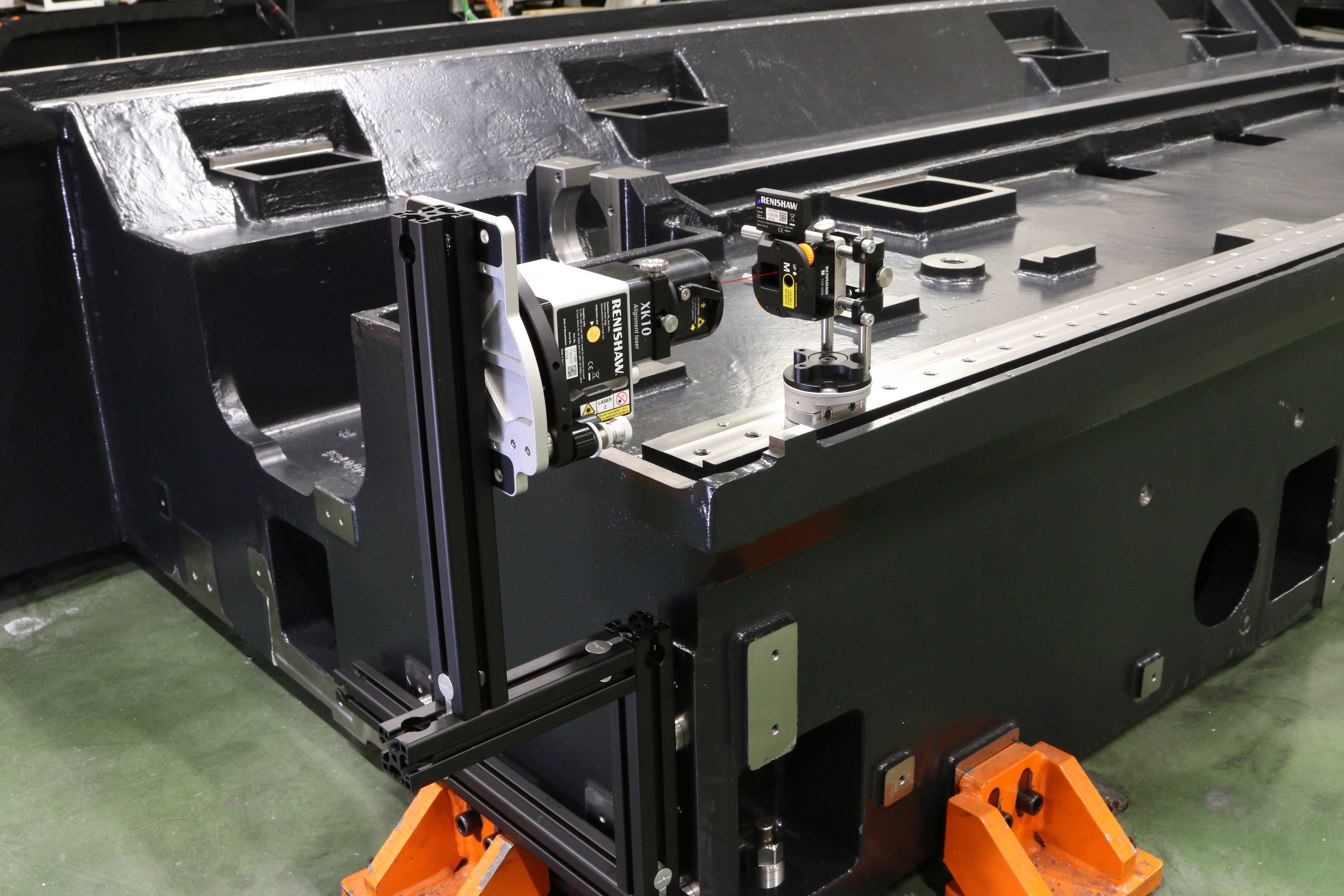

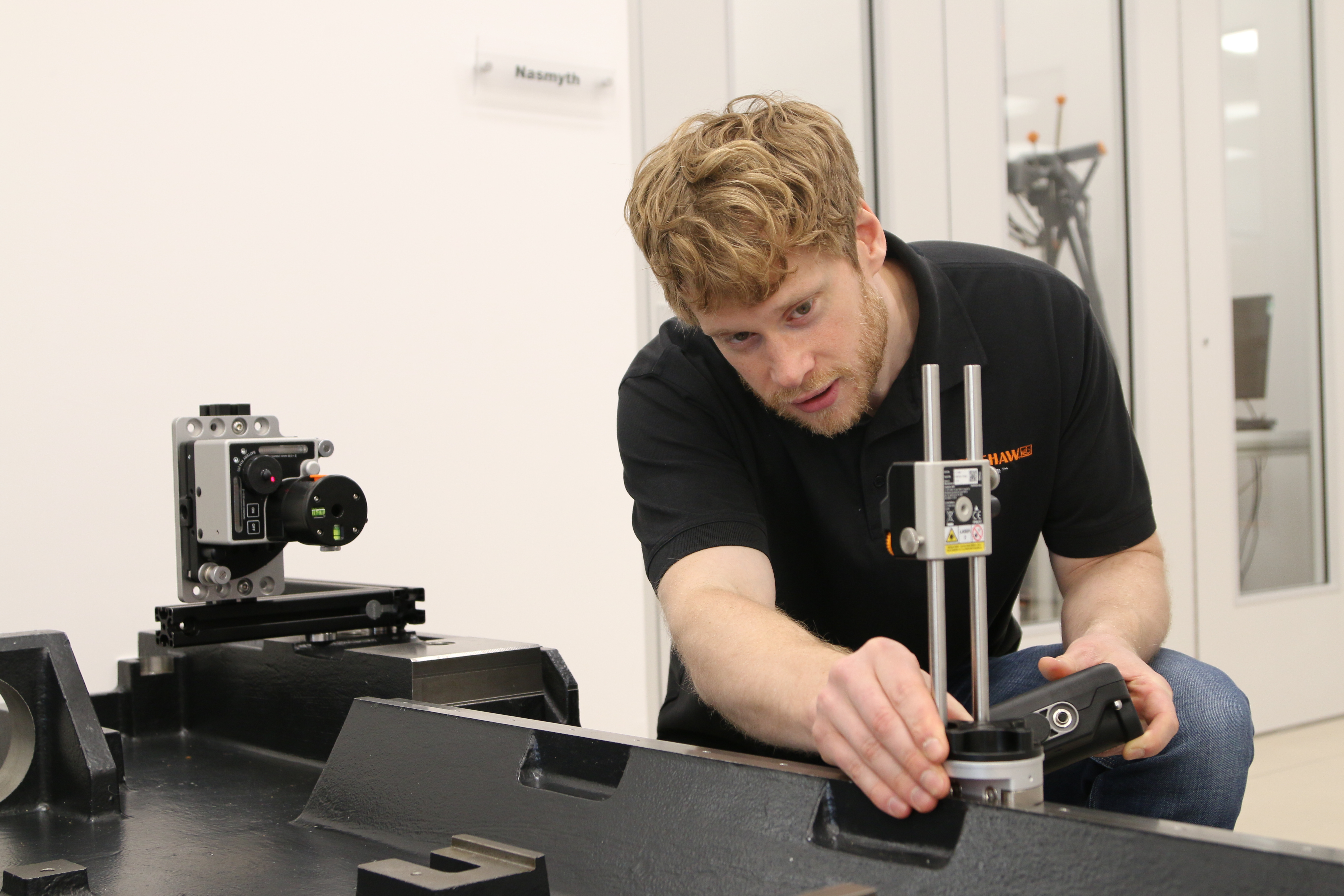

直线度测量
XK10激光校准仪可沿一条线性轴测量其在垂直方向和水平方向的直线度。
适用于整个机器装配阶段，以确保平台和导轨的安装和准直精度。

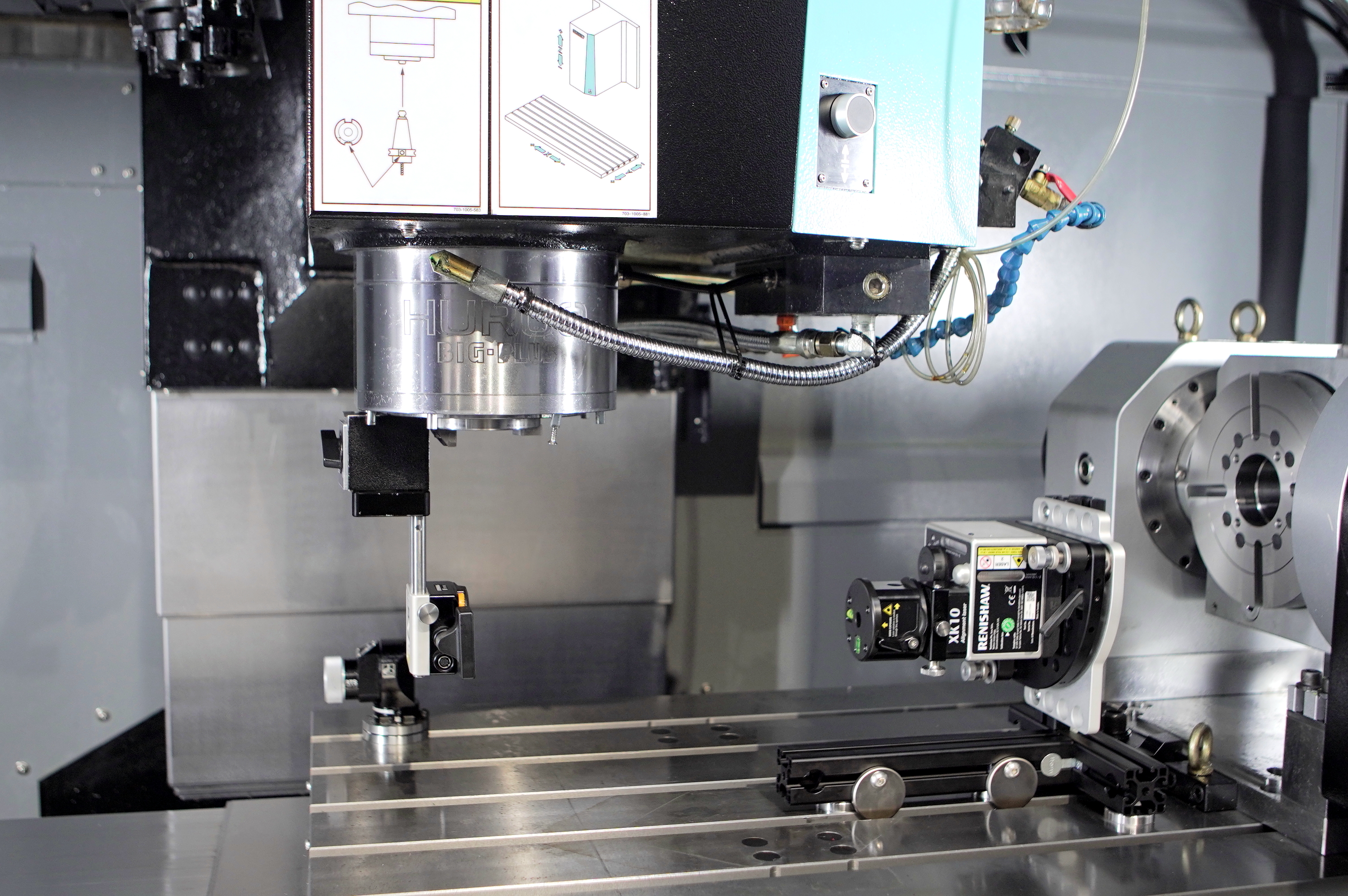

主轴方向测量
XK10激光校准仪可测量主轴或卡盘的指向角度。
适用于准直主轴或卡盘，以确保其在360°旋转范围内指向相同的方向。
最重要的是，利用XK10的靠板基座，在机器未安装线轨之前，我们就能精确采集并记录线轨安装基面的几何量误差。这不仅减少了评估时间，还可以帮助我们更深入地了解各项关键数据，从而进一步提高测量重复性和精度。
Mazak Europe（英国）
阅读更多案例分析常见问题解答
XK10和XK20激光校准仪的激光测量范围是多长？
将XK20发射器与M装置配用时，测量范围长达40 m。在不同的配置中配用M装置和S装置时，测量范围长达20 m。
将XK10发射器与M装置配用时，测量范围长达30 m。在不同的配置中配用M装置和S装置时，测量范围长达20 m。
激光校准仪的建议重新校准周期是多久？
在正常环境中使用XK10和XK20激光校准仪时，建议的重新校准周期是两年。详情情访问我们的“校准服务、维修与重新校准”网页。
