双SiGNUM™接口
新!Dsi(双SiGNUM™接口)实现优于±1秒的整体安装精度……
精密旋转轴通常要求极高的精度,无需校准或标测误差补偿。作为模块化解决方案,DSi允许加入第二个读数头以消除包括偏心在内的奇次谐波误差,并对轴承偏移的影响进行补偿,从而可实现典型±2.5角秒的整体安装误差(200 mm直径的RESM)。为了能取得更高精度,如果将DSi与新型超高精度的REXM圆光栅结合,可以达到优于±1角秒的整体安装精度。
DSi提供一个由用户定义位置及角度的、重复性很高的propoZ™光学零位,完全不受轴承偏移或动力循环的影响。用户将轴旋转到选定的角度,只需按一下按钮,即可将此处定义为propoZ™光学零位。此功能使光栅光学零位更快更精确度地对准用户指定位置(例如机床转台上的键槽)。选定的角度保存在DSi内存中,独创的propoZ™光学零位被锁定到该角度,因而能够确保理想的角度重复性,即使在DSi关闭、轴旋转中心发生移动的情况下也是如此。
采用DSi,可以方便地加入第二个SR读数头。两个读数头的增量信号组合在一起,并使用独创的光学零位处理技术,DSi对控制器而言就像一个独立的高精度光栅。
此外,DSi还保留了SiGNUM™光栅的动态优势。作为一种非接触系统,SiGNUM™ RESM圆环以锥面安装方式锁定到旋转轴上,确保一个轻巧的轴结构,消除了耦合误差、振动、轴的扭曲误差及其他影响封闭式光栅的阻滞误差。
与雷尼绍SiGNUM™系列的其他光栅产品一样,DSi能够在高达4 500转/分的速度及85°C的环境下工作。SiGNUM™的优点还包括:采用了防护等级达IP64的读数头,所采用的动态信号处理技术能够实现优异的重复性,以及具有超低周期误差 (±30 nm)。另外,功能全面的SiGNUM™软件可进行最优化设定,并通过计算机的USB端口连接进行实时诊断。
全文
-
News release: Better than 1 arc second total installed accuracy! Dual readhead encoding made easy with DSi Dual SiGNUM interface [en]
Press release: Better than 1 arc second total installed accuracy! Dual readhead encoding made easy with DSi Dual SiGNUM interface
[374kB]
编辑下载
- DSi - all files [en] [647kB]
-
新闻稿: 新闻文章 — DSi双SiGNUM™接口 — 实现优于±1秒的整体安装精度!
采用Renishaw的新型DSi接口,可在一个RESM圆环上安装两个SiGNUM™ SR读数头,输出一个具有高重复性的propoZ™参考位置的信号,完全不受轴承偏移或动力循环的影响。
[79kB]
-

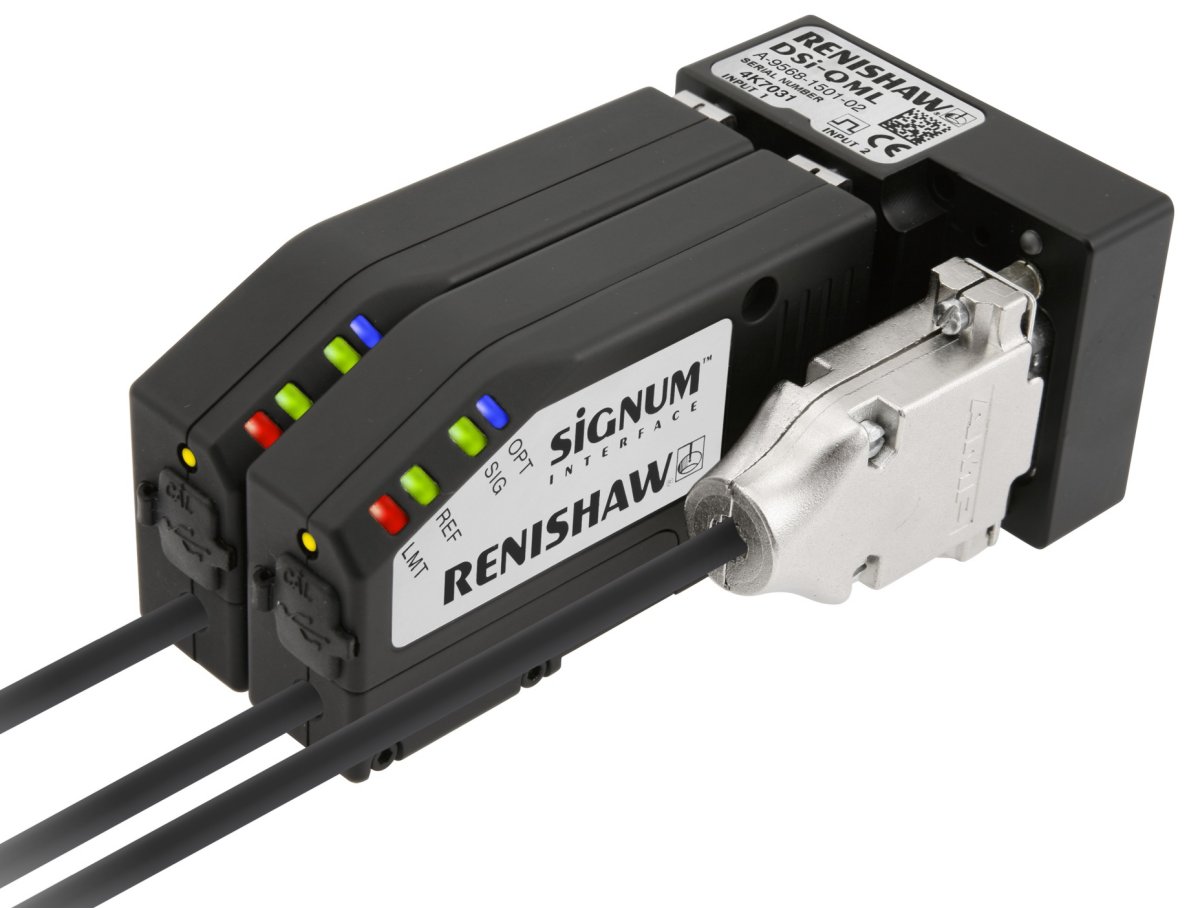

双SiGNUM™接口和RESM [59kB]
-

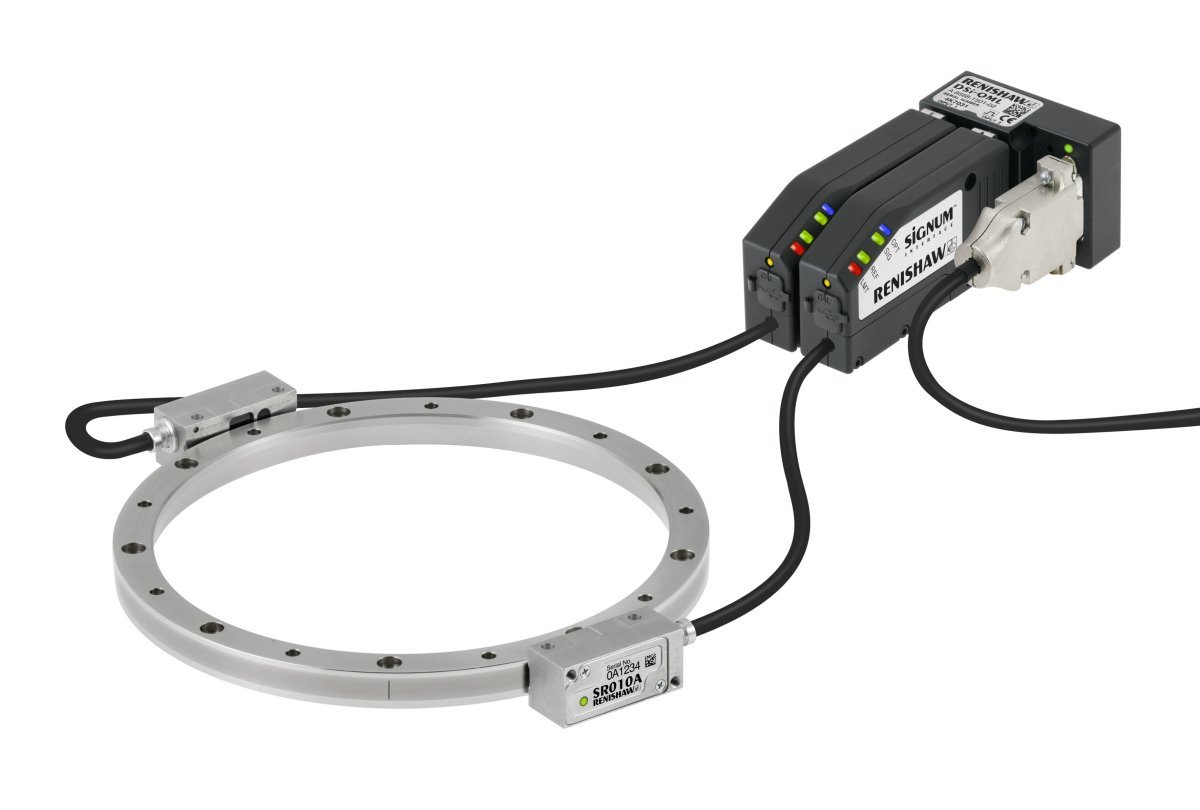

RESM上的双SiGNUM SR读数头 [4kB]
-
