“比对测量时间和成本减少80%,尽管温差范围达到21°C,但测量精度保持不变。”

灵活测量多种不同工件,大幅缩短比对测量时间,可立即判定工件是否合格。

印度Kishan Auto汽车配件公司(位于古吉拉特邦拉杰果德)是全球领先的连杆制造商,主要为汽车、压缩机、重型商用车、拖拉机、船用发动机和推土机制造行业的知名厂商生产连杆。Kishan最近购买了雷尼绍Equator™比对仪,生产卓见成效,比对测量循环时间和成本都减少80%以上。

另外,尽管车间温差变化超过21°C,但是凭借Equator比对仪独特的比对方法,同时结合采用在Kishan的坐标测量机 (CMM) 上标定的标准件,测量性能没有受到丝毫影响。

车间多功能比对仪

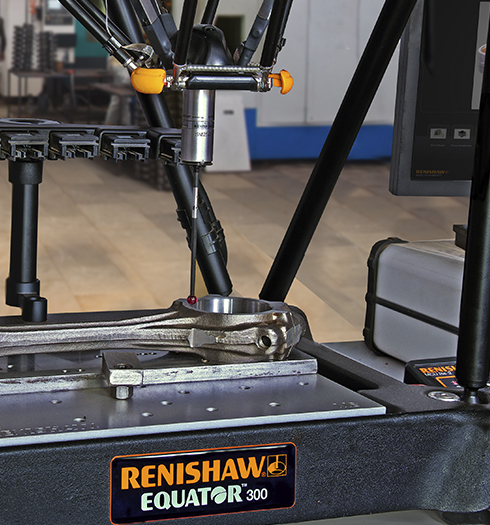

现在,Kishan Auto利用Equator比对仪测量多种类型的连杆,并且测量数量与日俱增。通常情况下,每种连杆的测量时间为55秒,同以前的方法相比,测量时间大为缩短。操作人员可以使用一台Equator比对仪测量多种不同的工件,单次操作即可完成所有特征测量,立即判定工件是否合格,同时提供工件尺寸报告。

Kishan Auto位于印度古吉拉特邦拉杰果德,当地温差很大,最高温度可升至40°C,而最低温度可降至19°C,尽管存在这些不利条件,Equator比对仪在那里同样能够获得可重复的精确测量结果。该公司至少每隔3小时重新进行校准,或者在温度发生显著变化时,将Equator比对仪重新归零,消除热膨胀对测量产生的影响,这样不仅可获得精确测量,还能保证工件质量。标准件必须靠近机器,并与生产工件处于相同的热条件下。一旦环境温度快速发生变化且工件超差时,操作人员可以通过测量标准件来复位系统,检查和确保“不合格”工件并非环境因素所致。

可溯源性和其他功能

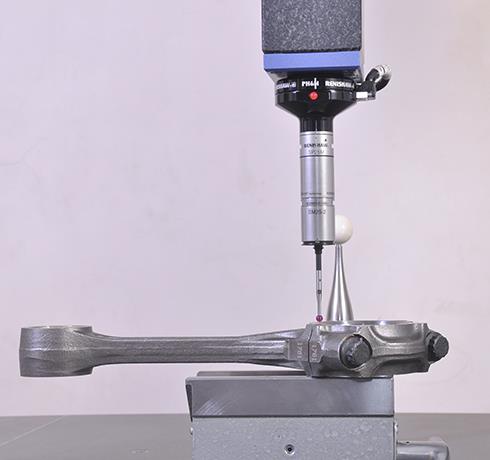

Kishan工厂在自己的坐标测量机上“标定”标准件,一方面精度可溯源,另一方面质量有可靠保证。但是,温差变化大带来的问题是坐标测量机必须在工厂的温控室内使用。借助Equator比对仪,Kishan可以在任何车间条件下提高认证精度。

针对这一特殊要求,Equator比对仪避免了Kishan另外购买具备扫描功能的坐标测量机的需要。Kishan Auto的总经理Shantibhai Changela先生解释道:“从根本上说,Equator比对仪和坐标测量机相辅相成,一个提供可溯源的认证精度,另一个则提供热控功能和其他功能。”

质量对我们来说至关重要,我们不断努力达到100%的合格质量,同时还要提高效率,将节约部分回馈客户。比对仪让我们更上一层楼。

Kishan Auto(印度)

使用Equator比对仪之前

多年来,Kishan Auto一直用气压计检测直径、圆度以及“弯曲和扭转度”。对于360种不同的连杆,工厂测量每一种连杆时都需要使用3到4种不同的气压计。在频繁应用的较大型连杆上,可采用100%的采样率。

根据Kishan的经验,这些定制量具通常持续使用最多10,000次后就必须返工。测量各种不同连杆所用的4个气压计中,有3个气压计的购置成本合计为6000卢比(约合120美元),监视器的购置成本为30,000卢比(约合600美元)。然而,单单测量“弯曲和扭转度”所用的第4个气压计的购置成本就高达大约300,000卢比(约合6000美元)— 其中包括容易损坏且需要经常更换的黄金件。

另外,每个气压计的测量全程会耗时120秒,因此完整检测每个工件的过程耗时超过8分钟。随着市场对Kishan产品需求的增加,该公司迫切需要一种更快的测量方法。

寻找:一台快速检测系统

2011年9月间,Kishan Auto的经理借在德国参加业务会议之机参观了2011年德国汉诺威欧洲机床展 (EMO)。此前两年多里,Kishan Auto一直在市场上寻找能够达到公司所需的操作速度的检测系统,但是未果,因此Kishan Auto的经理对在展览会上找到解决方案并不抱很高期望。然而就在即将离开展览会的那一刻,他们无意中看到了雷尼绍展台上的一个Equator比对仪演示,而当时Equator比对仪正在测量连杆 — 一次偶然的邂逅最终解决了他们的问题。在准备返回印度的那几天,Kishan Auto的经理请求雷尼绍再次演示Equator比对仪产品,当看到Equator比对仪能够测量本厂的工件之后,他们就立即决定购买Equator比对仪。

降低测量成本

Kishan Auto所面临的问题并不仅仅是应对温度变化的时间和能力,更重要的问题是测量成本。他们确定了Equator比对仪可测量的77种连杆,操作人员每天当班10小时利用Equator比对仪可测量500个装置。

如果Kishan Auto打算投资购买全部77种连杆的定制量具,这就意味着仅在硬件方面就要投资2300万卢比(约合450,000美元)。同时还要考虑到其他相关费用,比如技术熟练工人设定和维护量具的成本、保管费用和经营成本。

  • Mr Changela, MD Kishan Auto

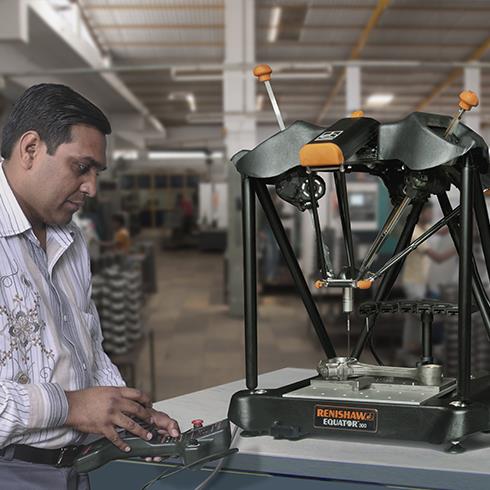

  • Kishan Auto operator using Equator™ gauging system

愈加强大

Changela先生在1988年成立了Kishan Auto公司。Kishan一开始每月制造2000个连杆,现在发展到每月可生产50,000个连杆,种类多达360种。Kishan的客户都是汽车、压缩机、重型商用车、拖拉机、船用发动机和推土机行业的知名厂商。

Kishan生产的产品90%出口到主要工业国家和发达国家,包括美国、英国、德国、新加坡、意大利、中国、波兰、巴西和荷兰。公司在质量方面享有良好声誉,产品符合公差要求,而且价格很有竞争力。公司有自己专门的锻造工厂专业制造连杆,由原料到成品需要60 - 90天的交付时间。

质量是Kishan Auto的法宝

对Kishan来说,质量既是管理层和操作人员的良好职业道德体现,也是他们共同努力以及选择合适的设备来达到必要目标的过程。雷尼绍Equator比对仪的引进大大提高了公司的质量水平,现在Kishan不仅能够快速轻松地全面检测工件,还愿意为所有工件提供100%的质量保证。

正如Changela先生所言,“质量对我们来说至关重要,我们不断努力达到100%的合格质量,同时还要提高效率,将节约部分回馈客户。比对仪让我们更上一层楼。”
