Ballbar 20软件

功能强大且易于使用的软件,支持220°“部分圆弧”测试(仅限使用QC20及可选硬件)和“空间诊断”功能。

改进的软件可为测试和报告提供更大的灵活性。

Ballbar 20软件是专为QC20球杆仪系统开发的,但也与现有的QC10球杆仪兼容,它甚至可以使用现有的Ballbar 5测试文件和模板。这意味着即使您同时使用QC10和QC20球杆仪,也可以运行单个软件程序。

主要优点

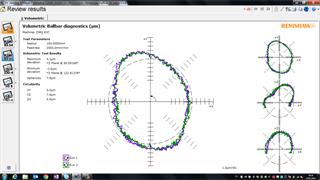

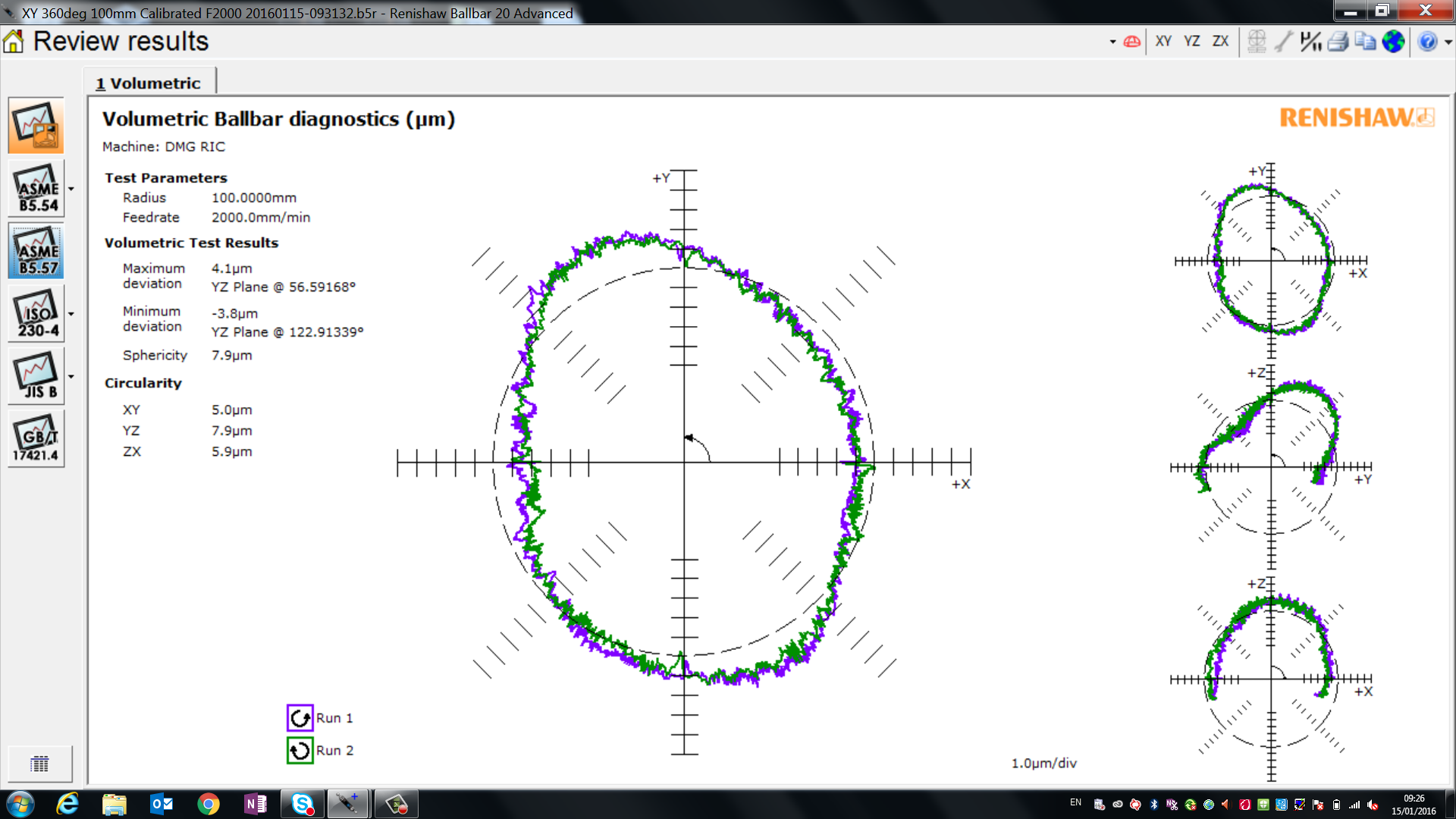

  • 显示器上的Ballbar 20测试 空间诊断 — 允许您从正交平面图中选择3个测试文件(取决于相应标准),然后显示在单个页面上。一个新增分析选项可以提供最大及最小总体球度范围值,还可以显示单个平面内测试的圆度结果。(注:空间分析只能使用通过Ballbar 20软件采集的测试数据文件。
  • 最新标准 — 可以根据ISO 230-4:2005和ANSI/ASME B5.54-2008标准进行分析,同时保留根据这些标准的旧版本进行分析的选项。
  • 导出及导入机器文件夹和文件 — 服务工程师可轻松更新并共享位于中心/共享目录下的数据。
  • “克隆”机器功能 — 选择一台现有机器,然后“克隆”并编辑,可以更方便地创建多个类似机器。
  • 多次/重复测试(仅限高级模式) — 允许按照用户选择的次数执行连续测试,可自动保存数据文件(文件引用名递增)。

主要特性

全面的测试和报告

利用Ballbar 20,您可以设定并运行球杆仪测试,既可以一次性使用,也可以使用客户定义的测试模板。采集的数据可以根据多种国际标准,如ISO 230-4、ANSI B5.54等,以及全面的雷尼绍分析格式进行分析。

除了提供图形轨迹显示,Ballbar 20软件还能根据每项误差对机床总体精度的影响程度进行排序,所有误差均明确量化并且也可给出位置公差结果(若采用校准规校准)。

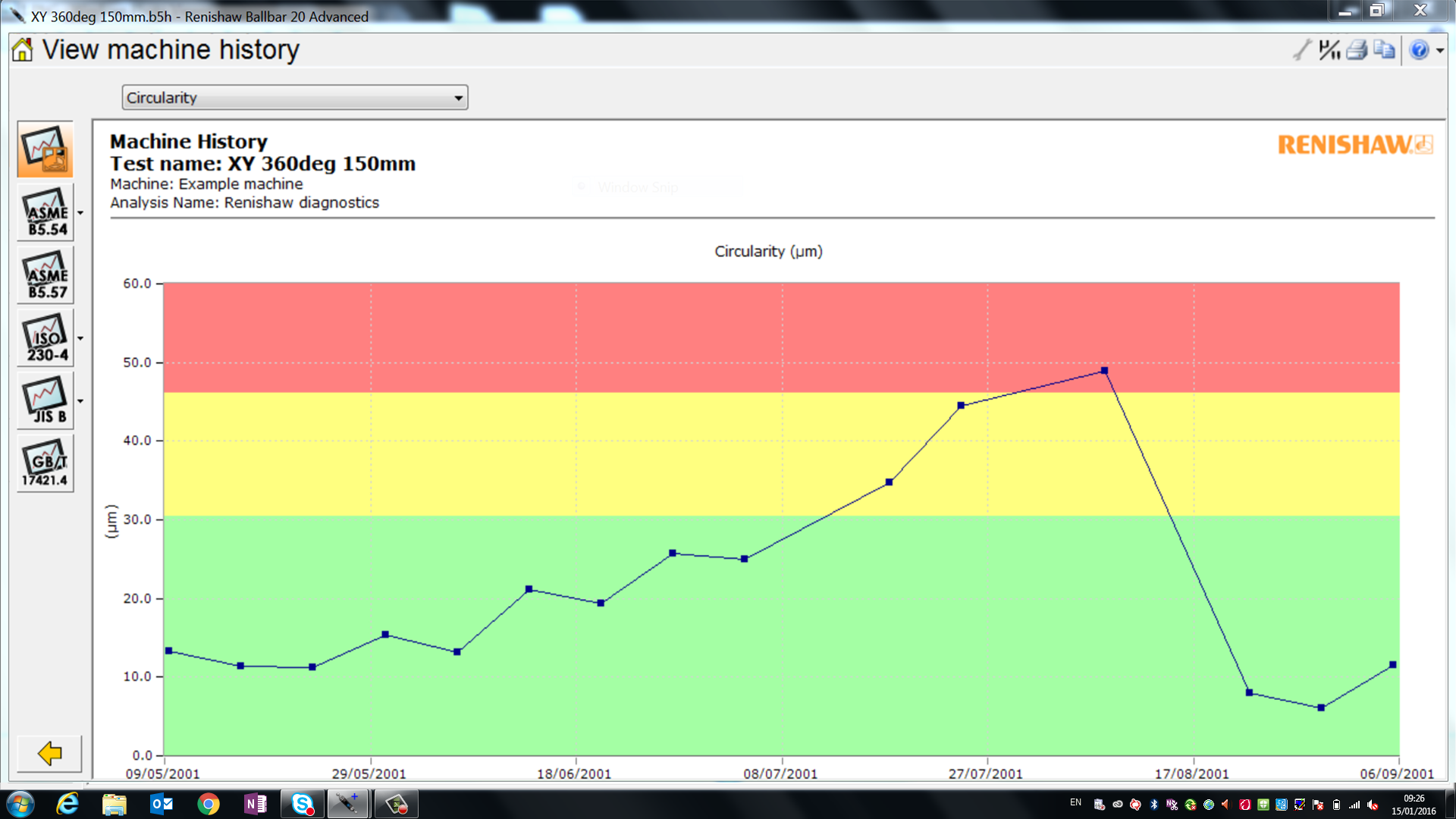

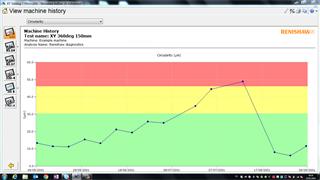

机床性能历史记录

使用客户定义的测试模板,您可以清楚地看到球杆仪所测量的机床性能特性指标(如ISO230-4中的圆度和半径偏差、位置公差、垂直度、反向间隙等)随时间而变化的情况。简而言之,它为您的机床编写了完整的球杆仪“病历卡”!

通过球杆仪图形可以清楚地看到机床精度变化趋势,以实现预防性维护(即预先安排机床的维护);而机床撞机后显示的曲线不连续性则有助于进行故障诊断。

还可为QC20球杆仪所测量的各种机床误差设定警告和故障公差。公差一旦设定,即会显示在历史记录曲线图中,可用于快速检查每次球杆仪测试的结果。

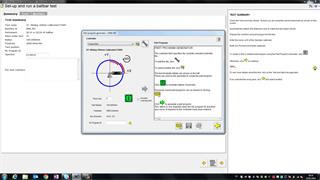

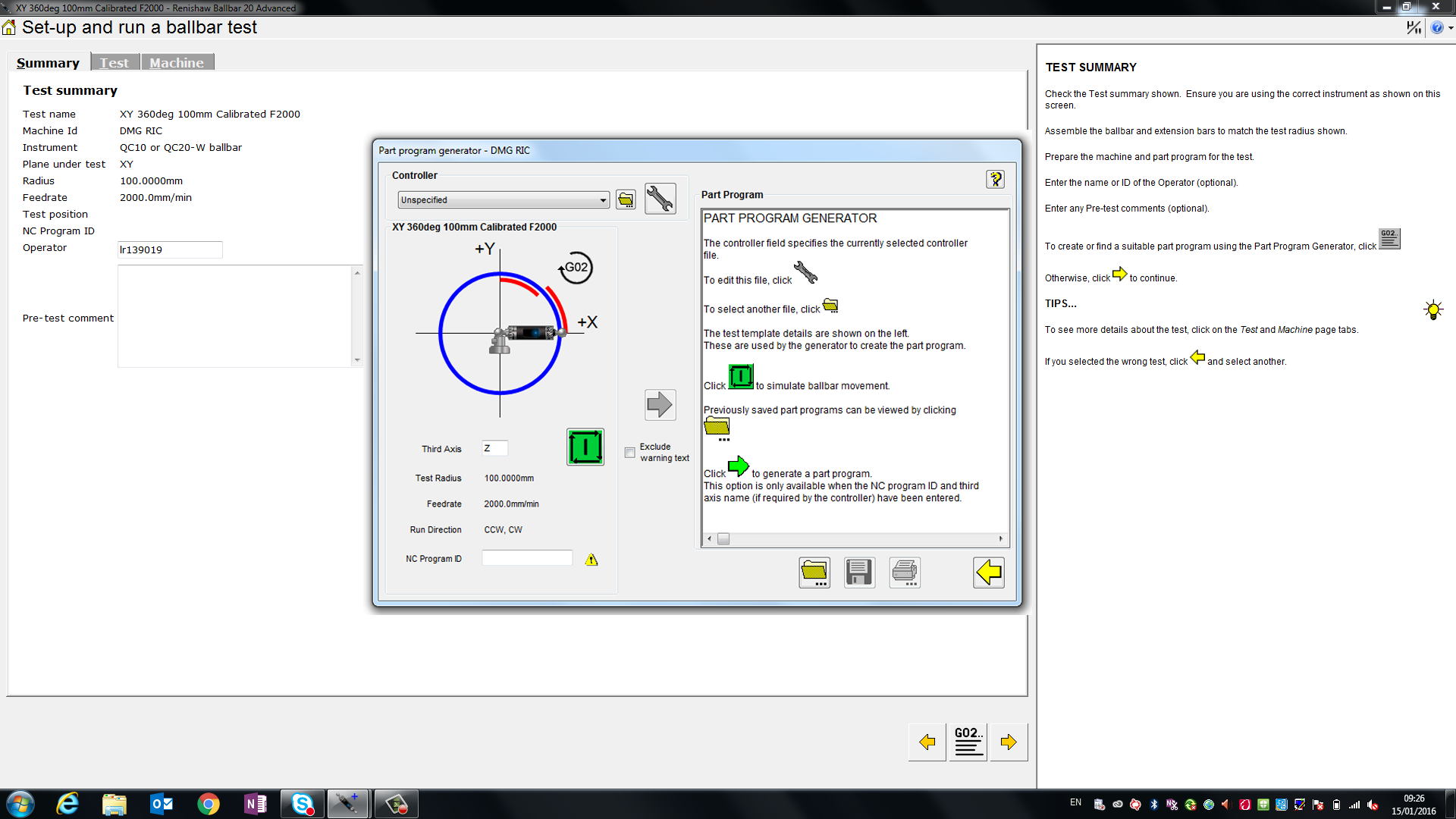

“零件程序生成器”

此功能可以快速自动生成球杆仪测试的机床运动程序。只需设定测试,然后选择机床控制器类型(软件提供了几个默认选项,但可将这些选项添加到程序中并进行自定义)。只需单击就可以生成零件程序,以便在需要时进一步编辑,并下载传送到CNC中。生成的程序可以存储在软件中,供以后使用。

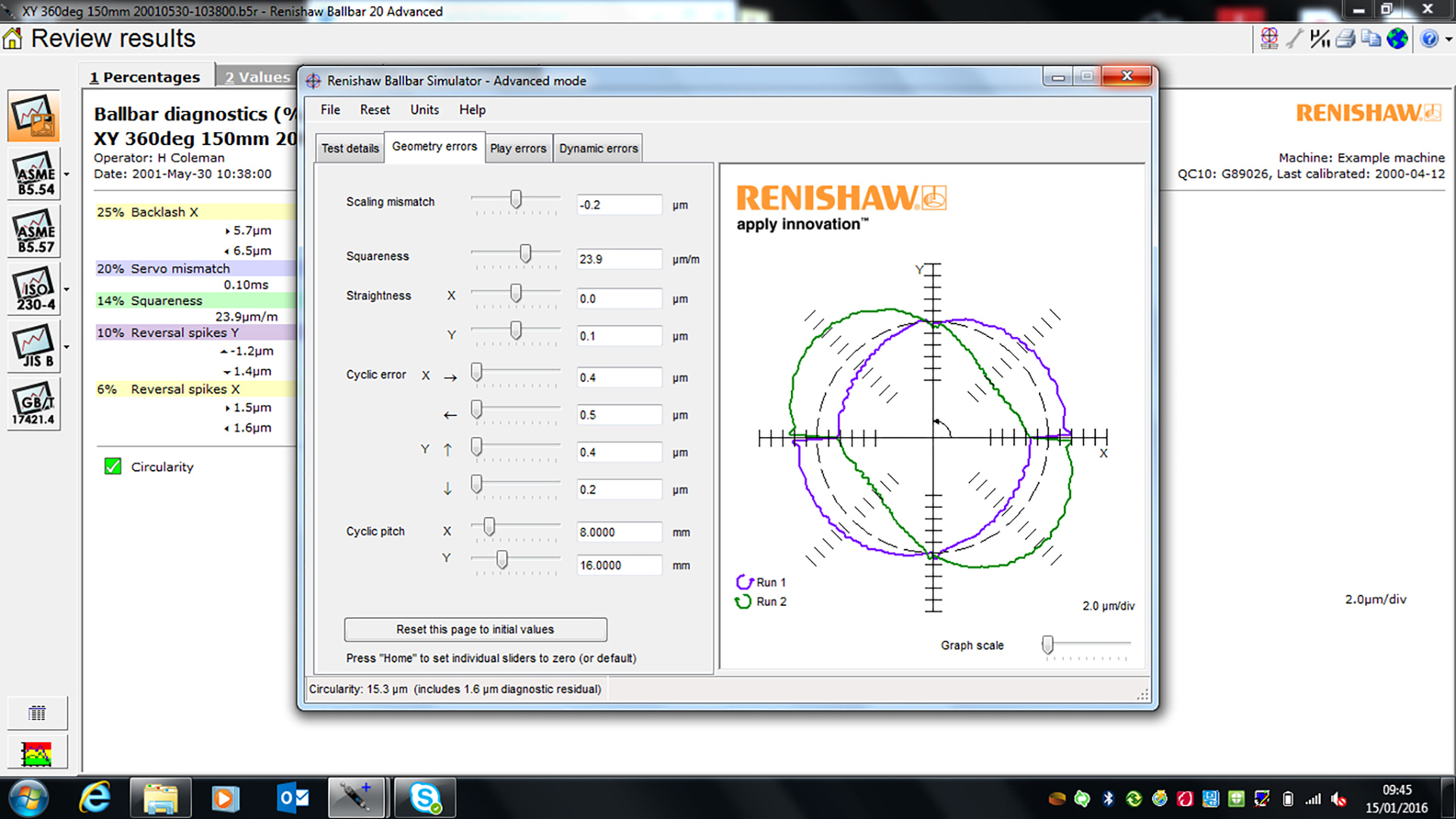

球杆仪图形模拟器

预测维护和调试对机床性能的影响。

用户可在屏幕上查看测量结果,并可以改变各种几何精度误差、运动误差和动态参数等,然后在屏幕上显示相应的球杆仪图形、圆度和位置公差值的各种情况。由于此操作是在单独的模拟器上进行的,因此不会破坏原始测试数据。

多语言支持

Ballbar 20软件支持下列语言:英语、捷克语、法语、德语、意大利语、葡萄牙语、俄语、西班牙语、日语、韩语、汉语、波兰语、土耳其语、瑞典语和匈牙利语。

请注意,Ballbar 20可生成独立于软件操作语言的其他语言报告。如果您需要向国外用户提供测试报告,它是理想之选。

可选的用户模式

Ballbar 20使用简单,但通过3种不同的操作模式,您可以设定可用选项,以适应不同需求、操作人员的不同技能水平及不同授权。

  • 快速检测 — 用于对具有不同测试条件的机床进行一次性测试。
  • 操作者模式 — 用于对机床精度状况进行定期比较跟踪测试。预先定义的测试模板提高了机床检测速度并确保了测试条件的一致性。
  • 高级模式 — 对设定、编辑及整理机床数据具有完全控制权限。

图库

计算机配置要求

操作系统Windows 10 64位(1803或更高版本)和Windows 11 64位
硬盘大小至少2 GB
可用内存至少2 GB
屏幕分辨率最低1024 x 768或更高
PDF查看器
.NET Framework 4.8
Visual C++ 2019运行库
