XM-60和XM-600多光束激光干涉仪

只需一次设定即可在任意方向测量6个自由度。

独特的技术、光学滚摆测量以及光纤发射器

XM-60是一款激光测量系统,只需一次设定即可沿线性轴同时测量6个自由度的误差。它还是一款功能强大的诊断工具,通过一次采集即可测量轴的所有几何量误差。

对于执行空间补偿的用户,XM-60为他们获得所需数据组提供了一种快速精准的方法。所有测量均为光学测量,可在任意方向执行。

XM-600激光测量系统功能更为强大,可直接与雷尼绍的一系列UCC坐标测量机控制器相连接。

了解XM-600的更多信息

了解六个自由度 (6DoF) 的更多信息

概述

轻型发射器通过光导纤维远离发热的激光源,从而减少测量点处的热影响。发射器可直接通过其侧面甚至后面安装到机器上或者上下倒置安装,非常适用于难以接近的机器区域。

接收器可进行完全无线操作,由充电电池供电,从而在机器移动中避免电缆拖拽,因为在测量过程中电缆拖拽可能会引起误差或激光束“断光”。

CARTO软件包由三个应用程序构成,即 Capture(数据采集)、Explore(数据浏览)和Compensate(补偿),适用于XM-60。

主要特性与优点:

  • 快速 — 利用传统激光技术,一次安装即可同时测量线性、俯仰、扭摆、滚摆、水平方向和垂直方向直线度等六项误差。
  • 简单 — 设定简单,其他干涉仪系统使用者很快就能熟练使用。自动检测轴的正负方向和图形准直减少了人为误差。
  • 可靠 — 直接测量所有误差,允许用户在测试过程中查看结果。
  • 强大 — 独特的光学滚摆测量系统能够在任一方向执行滚摆测量。

回转轴测量

CARTO现在可以处理使用XR20-W无线型回转轴校准装置通过回转轴测试采集的数据。

首次实现使用XR20-W和XM-60对回转轴进行校准,从而将五轴机床的校准时间从若干天缩短至半天。

精确光路准直

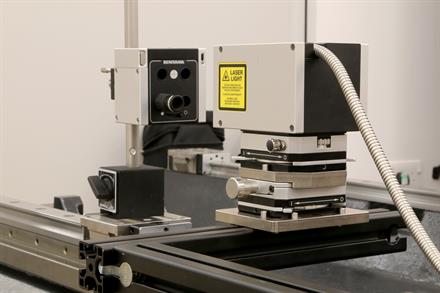

我们的单轴水平平移台是一个新附件,可以在没有与被测轴线横向垂直平移的应用中实现精确光路准直。通过水平平移台可以轻松且精确地平移XM-60的发射器,而不会影响已调整好的扭摆角大小。

该功能尤其适用于运动平台和打印机等应用中。

使用XM-60进行回转轴测量
铸件上的水平平移台

多功能夹具

夹具组件

夹具组件简化了将XM-60安装到机床工作空间内的步骤,并扩展了安装选项;可帮助用户:

  • 从机床工作台边缘向外扩展安装仪器或将仪器垂直安装在机床工作台旁边,以能够测量该轴全行程
  • 将XM-60安装在卡盘上,用于车床或加工中心应用
  • 安装在主轴延伸部件上的接收器

90度弯板

用户可通过90度弯板轻松调整XM-60的方向。导销帮助定位XM-60直至磁力表座开启,从而使精确定位变得简单。

90度弯板也可用于将装置安装在机床工作台的边缘。

安装块支座

XM-60接收器使用安装块和安装杆固定到机床上,很方便。该标准组件包含四根安装杆和两个安装块,提供了更灵活的安装选项。

对于专业的夹具应用,用户可轻松拆下安装块以便直接使用螺纹孔将定制夹具固定在接收器的背面。

CARTO支持XM-60

Xm-60系统的设计非常灵活, 可以满足用户的不同校准需求。CARTO Capture“基于目标模式”专用于补偿机床误差并根据国际标准生成性能报告。

动态数据拟合功能使XM-60用户可以动态采集直线度测量值。在CARTO Capture中重新计算测试数据,以减少数据突跳奇点。这种改进方法在嘈杂的环境中具有更大的精度保持性。

CARTO“自由运行模式”允许用户在无需定义目标位置甚至目标数量的情况下,立即采集数据。该软件显示相对于直线位置的直线度(水平和垂直)、俯仰、扭摆和滚摆误差。

触发方式包括:

  • 手动(使用键盘按键)
  • 自动(基于位置稳定性)
  • 持续(按用户定义的步长在连续运动中采集)

CARTO软件包的Compensate(补偿)软件可帮助用户轻松降低机床的所有几何量误差。空间补偿有助于优化机床性能、提高精度、降低废品率。

XM-600可帮助用户更为快速、轻松地成坐标测量机误差补偿

XM-600多光束激光干涉仪新增与雷尼绍UCC控制器直接通信的功能。利用为XM-60多光束激光干涉仪开发的技术,XM-600可以在一次测量中同时测量6个自由度,轻松为坐标测量机的每个线性轴生成精确的误差图。

XM-600与XM-60一样兼容CARTO,因此它为所有既使用机床又使用坐标测量机的制造工厂提供了理想的校准解决方案。

客户评价

了解我们的客户如何使用XM-600多光束激光干涉仪来改善测量过程。

我们发现,使用XM-600后,空间误差补偿效率明显提高。机器误差的测量和空间误差补偿变得异常方便,对采用UCC控制器的坐标测量机的空间误差补偿时间也从通常情况下的一天减少为半天以内。

DUKIN(韩国)

图库

可溯源精度

每一台XM-60和XM-600多光束激光干涉仪的性能均可溯源至国际标准,而且在发货前已经过认证。这可以让客户确信他们的系统将在精度要求高的场合一如既往地提供高精度测量。

XM-60和XM-600性能规格

由雷尼绍设计

雷尼绍制造的激光测量系统性能卓越、运行可靠。铝制基体结构轻巧而坚固,设计为最小封装尺寸,以适合安装在机器上。激光器采用专门为RLE激光尺开发的技术研制,RLE已面世十余年,可用于半导体行业要求最为严苛的应用。
