APEXBlade™

一种用于路径规划和基于CAD生成DMIS工件程序的超快速工具

APEXBlade软件用于复杂的五轴路径规划

APEXBlade软件包的设计目的是加速五轴扫描路径的生成。工作原理是让用户导入名义几何形状(本示例中为航空发动机叶片)并选择要测量的叶片。然后,本软件自动确定叶片最佳的五轴滑行扫描路径。生成的DMIS工件程序根据具体应用编写后导入MODUS,并可在此运行工件程序。

  • 在工件程序中编写滑行扫描程序块更加方便、快捷
  • 采集的叶片数据远远超过截面扫描(每个叶片的点云图)
  • 可根据需要返回之前所完成的任何截面
  • 可重新调用数据,用于生成程序的分析

滑行扫描准备工作

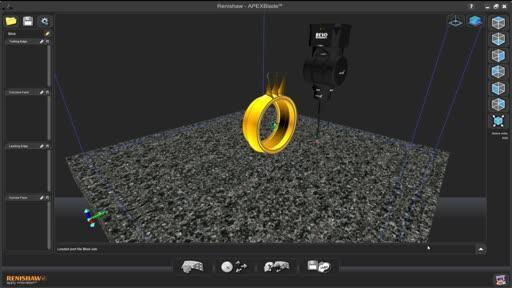

  • 导入CAD文件
  • 选择所需的叶片

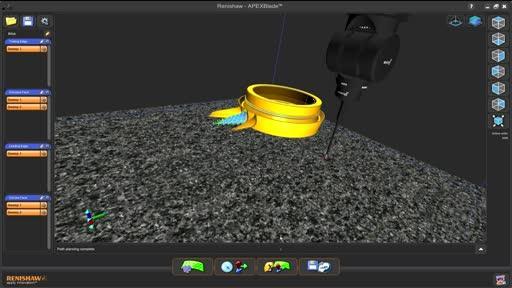

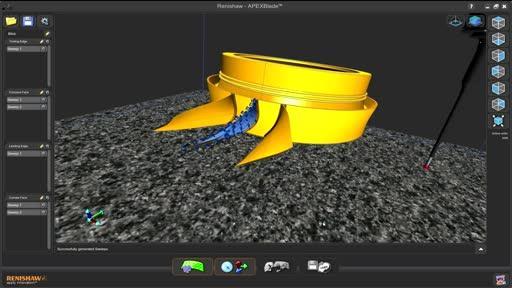

  • 软件生成滑行扫描并显示路径规划语句
  • 所有滑行扫描参数均可调整,以进行全面控制
  • 如需要,可以添加额外的横向扫描

路径规划

  • 点击以启动规划过程
  • 决定保存登录信息
  • 稍等…请查看规划问题的输出
  • 如需要,规划横向扫描
  • 完成

模拟

  • 点击
  • 放大
  • 修正任何有问题的区域
  • 重新规划这些区域
  • 完成

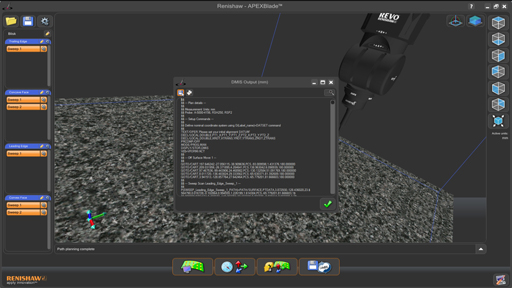

DMIS输出

  • 保存DMIS文件
  • 保存.apx作业文件(可选)
  • 完成
