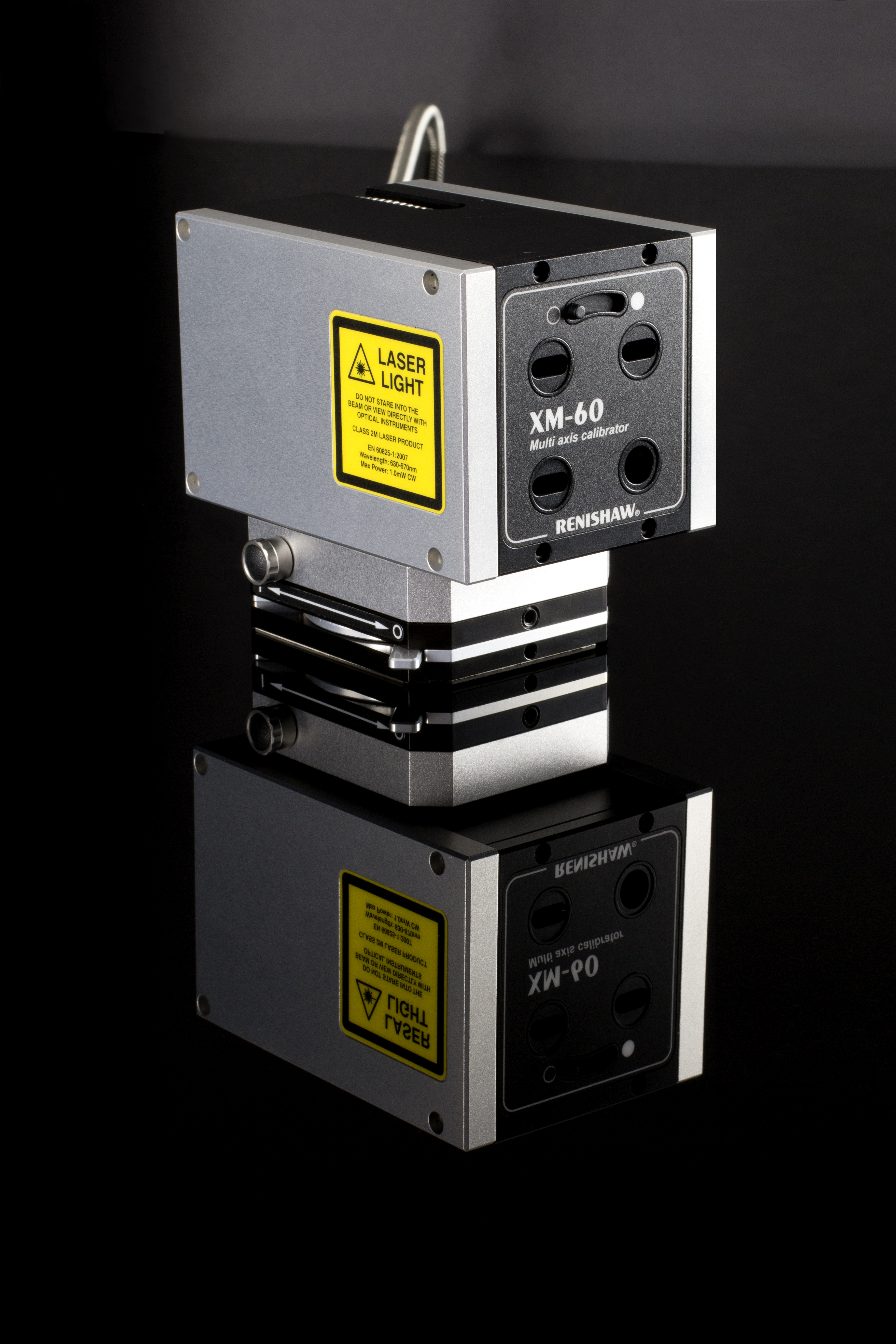

用于测量机器六个自由度 (6DoF) 的激光系统
在轴测量过程中识别和纠正误差是一项及时但低效的挑战。因此,用于测量机器六个自由度 (6DoF) 的可靠激光系统变得至关重要。
雷尼绍XM-60多光束激光干涉仪只需一次设定便可沿线性轴同时测量六个自由度的误差。它使用综合性分析软件来研究轴上不同类型误差之间的关系,并监控机器性能随时间发生的漂移。这将大幅提高机加工车间的生产能力、生产效率和产出质量。
当雷尼绍XM-600多光束激光干涉仪与CARTO软件配用时,不仅具有XM-60系统的全部功能,而且增加了与雷尼绍UCC控制器通信的功能。它为所有既使用机床又使用坐标测量机的制造工厂提供了理想的校准解决方案。

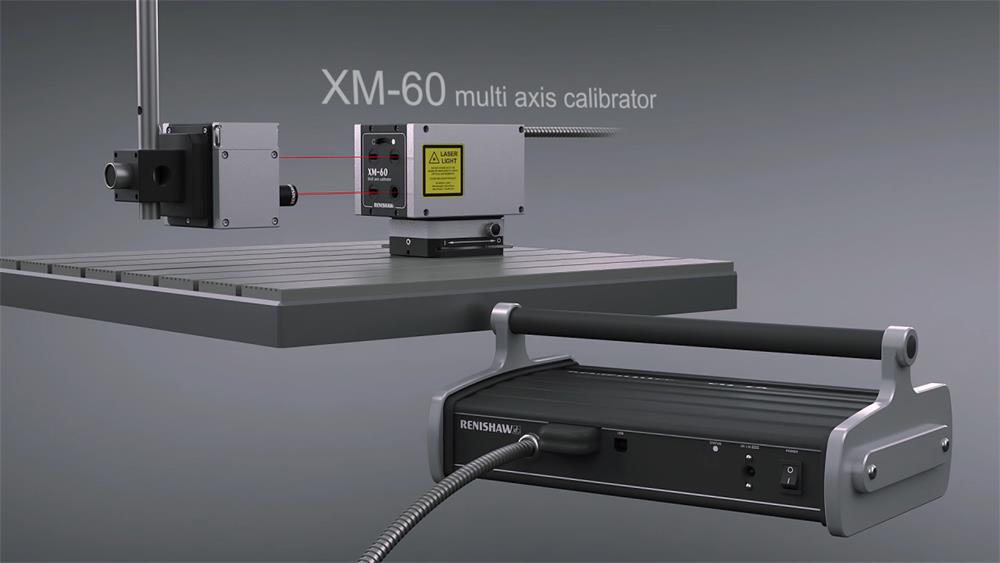

什么是多光束激光干涉仪?
多光束激光干涉仪是一种用于校准和评估各种运动系统和机械的多轴精度的仪器。通常用于制造、机器人、数控机床和坐标测量机等应用领域,以保持设备的精度和可靠性。
雷尼绍将XM-60多光束激光干涉仪设计为,只需一次设定便可沿线性轴同时精确测量六个自由度的误差。当与XC-80环境补偿器配用时,可自动补偿线性测量结果,以确保在整个环境工作范围内保持高精度。
对于执行空间误差补偿的用户,XM-60系统提供了一种可快速、精确地获得所需数据组的方法。以光学方式采集所有误差,可对任意方向的轴线进行测量。

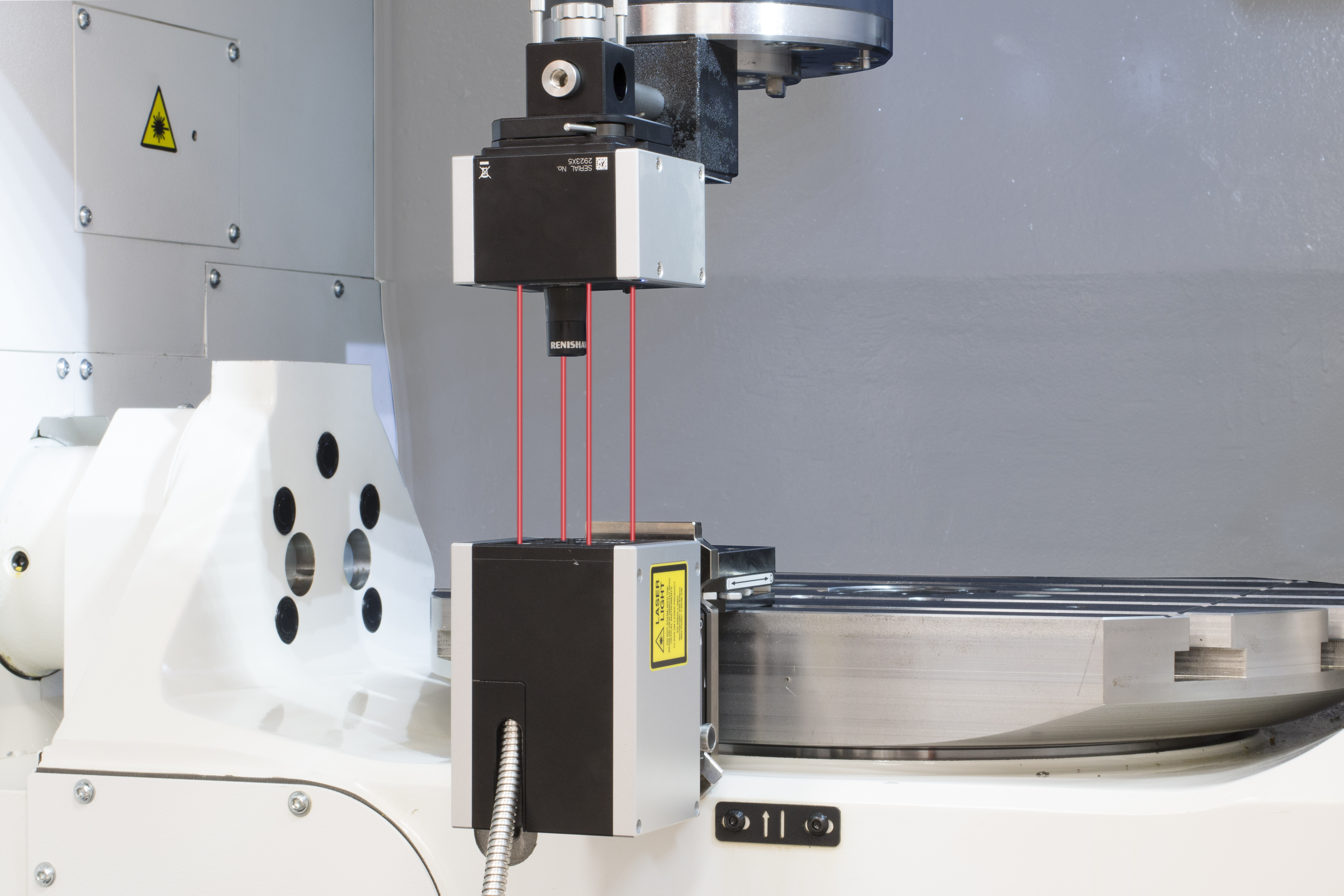

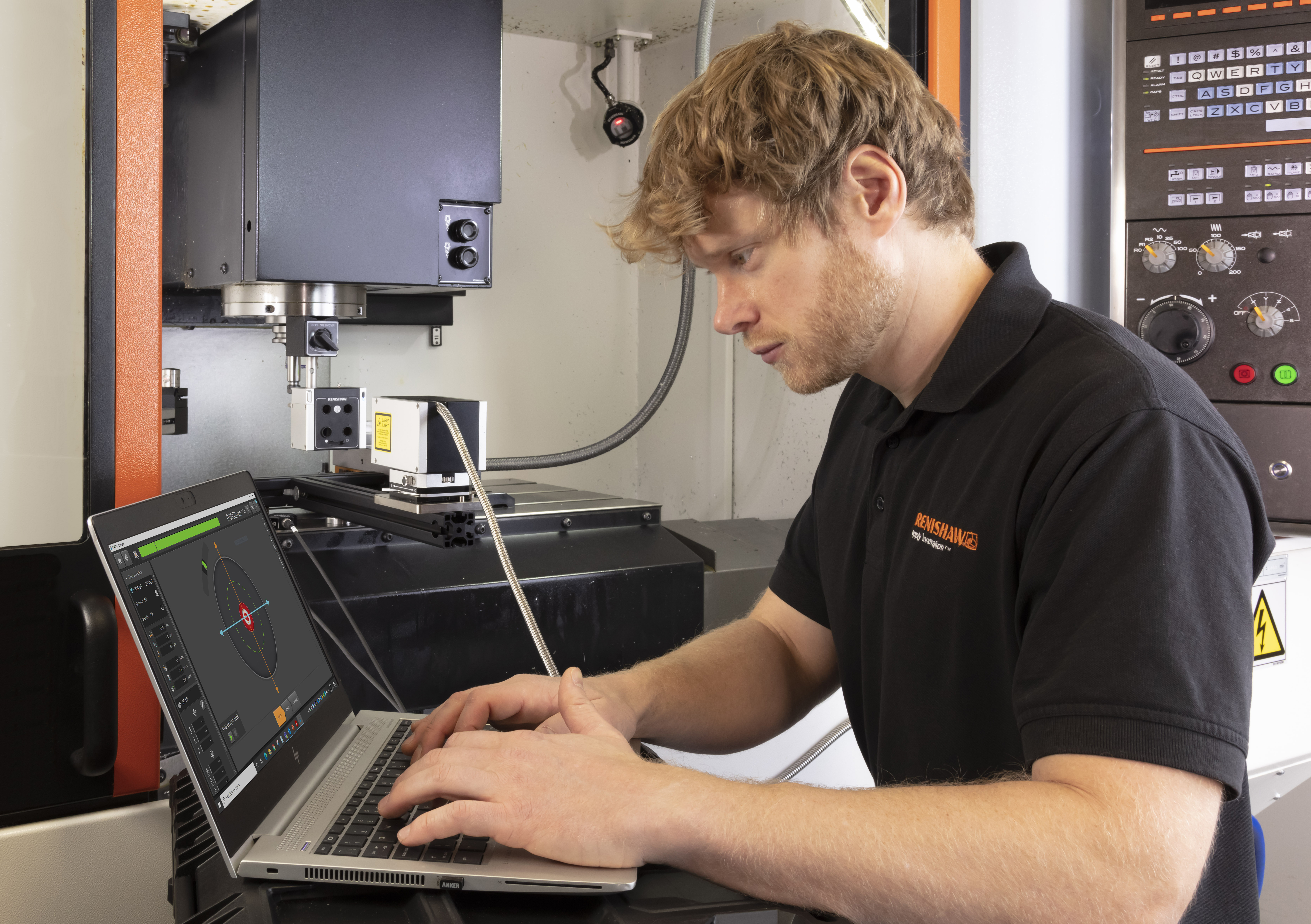

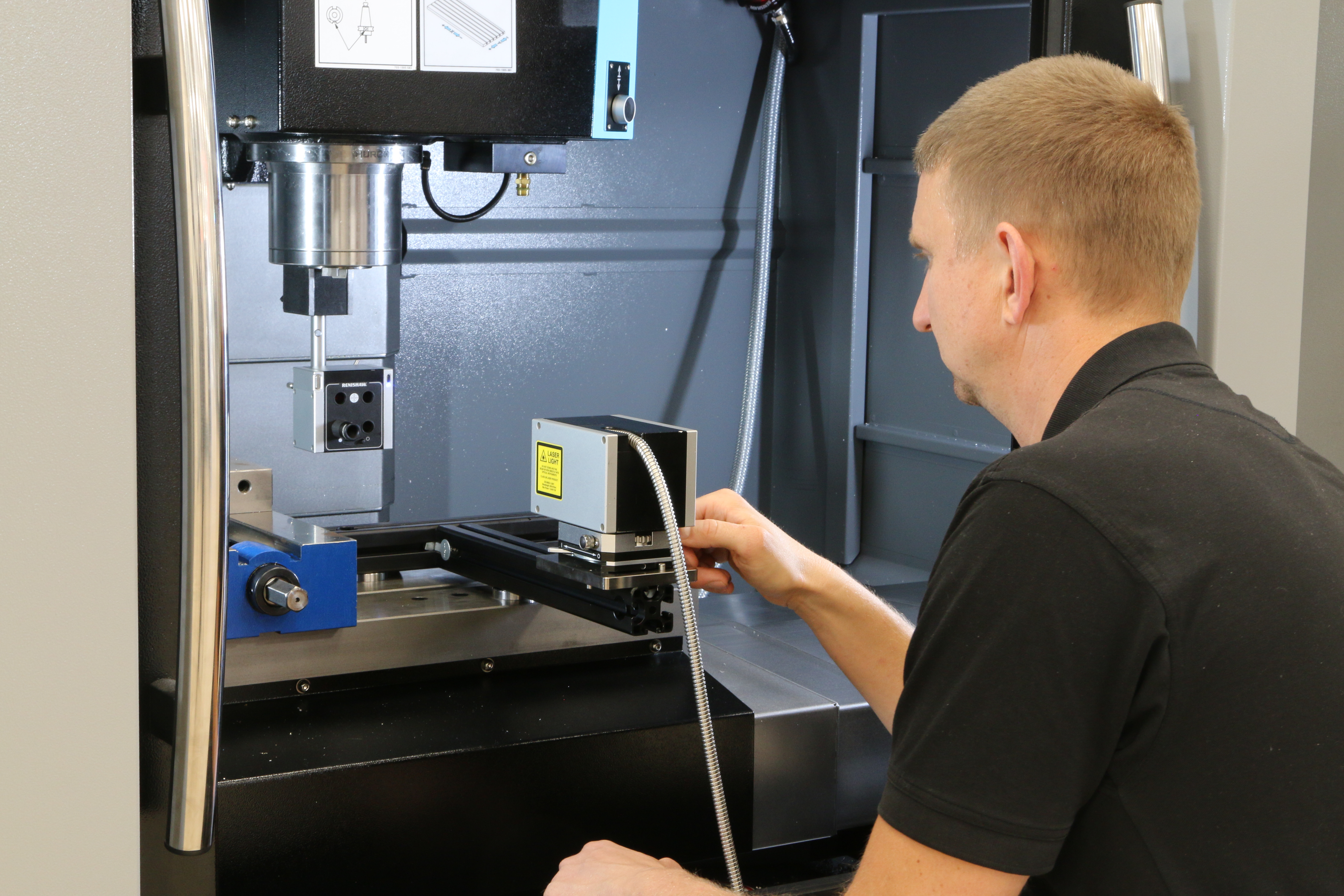

![XM-60多光束激光干涉仪 — 应用工程师正在使用XM-60执行测试](/media/img/gen/d2544d1d3953498a8efd51cf503f4c60.jpg)
为什么使用多光束激光干涉仪?
多光束激光干涉仪在对精密度和准确度要求极高的行业中发挥着至关重要的作用。它们的主要功能是对机械系统的多个轴进行精确校准和准直,以确保运动精度。在受管制行业,多光束激光干涉仪可用于证明对行业标准和法规的符合性。使用XM-60等多功能的多光束激光干涉仪进行定期校准,可以轻松维护机器的质量和可靠性。从而大幅缩短机器停机时间,降低对生产线的负面影响。
将XM-60多光束激光干涉仪与直观易用的CARTO软件配合使用,可轻松采集和分析数据。各种全面的数据处理工具可使分析符合国际标准和特定要求。
主要优点
![测量快速图标](/media/img/gen/bdc9920cfe9c4330be7e85b1d165dffd.png)
测量快速

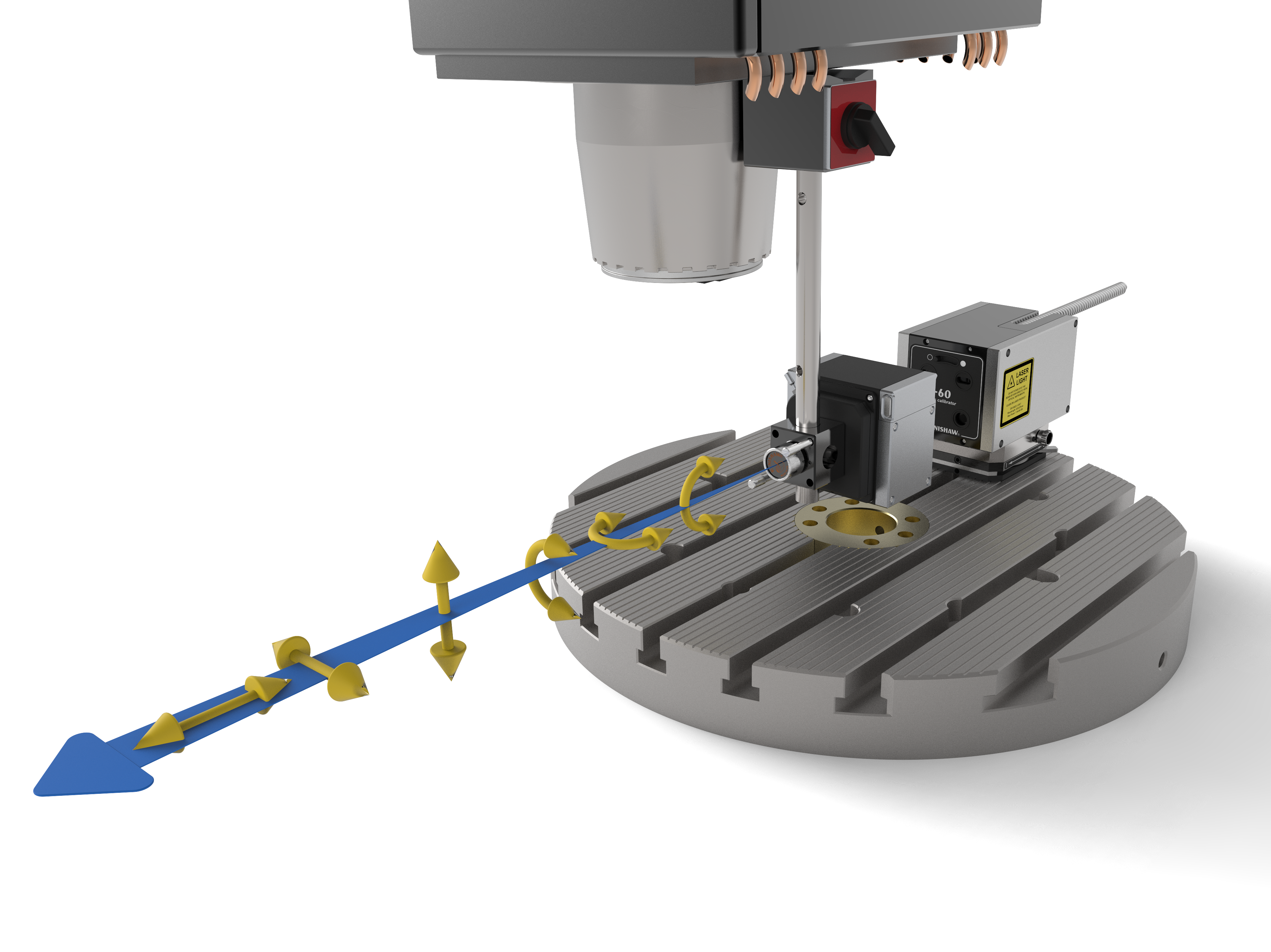

只需一次设定,即可测量线性、俯仰、扭摆、滚摆、水平方向和垂直方向直线度六项误差。
![设定简单图标](/media/img/gen/503bb67e830f48d28ac30470a7aa885f.png)
设定简单
设定简单,通过自动检测轴的正负方向和图形准直功能减少人为误差。
.
![结果详实图标](/media/img/gen/88ab5c5410aa48d4b9e9a94234e13677.png)
结果详实
使用CARTO软件轻松采集数据,以及测量、分析和输出机器性能结果。
![光学滚摆图标](/media/img/gen/79804a72586c4676bd012724bd67a9c3.png)
独特技术
在任意方向进行光学滚摆测量。
通过CARTO软件研发实现增值
雷尼绍CARTO软件包含三个应用程序:Capture(数据采集)用于采集激光测量数据;Explore(数据浏览)可按照国际标准提供强大的分析功能;Compensate(误差补偿)软件可快速、轻松补偿机器误差。
通过定期更新可不断新增功能、拓宽应用范围,为XM-60系统增值。
- Explore(数据浏览)应用程序中具有一项基于分析的数据拼接功能,XM-60系统的用户可根据国际标准分析拼接的长轴数据。
- Explore(数据浏览)中的偏置读数功能可将接收器与关注点之间的X、Y、Z轴偏置距离输入到CARTO软件中。随后重新计算采集到的数据,即可得出关注点位置的真实误差。
- Explore(数据浏览)中的“3D误差可视化”功能可显示被测轴的可缩放模拟图。这样有助于理解误差,以及六个自由度之间的关系。
利用多用途软件和夹具扩展功能
XM-60多光束激光干涉仪提供一系列软件和夹具解决方案。这样就可以对一系列机器配置进行测量,从而确保能够使用各种设定。雷尼绍经验丰富的工程师可为您讲授校准产品培训,以确保实现产品理想性能。
![铸件上的水平平移台](/media/img/gen/ad6bd1dbc0bd426abe4ed7e05622a399.jpg)

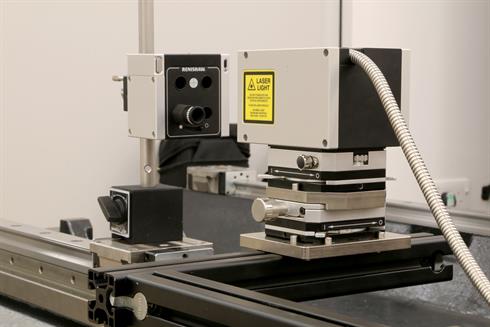

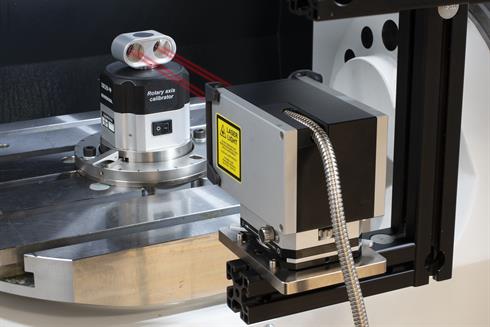

精确光路准直
我们提供单轴水平平移台附件,用于在没有与被测轴线横向垂直平移的应用场合中实现精确光路准直。尤其适用于运动平台和打印机等应用。
![在机器上使用XK10激光校准仪](/media/img/gen/8777ed94e8c6438eaf39b018f5eab6c3.jpg)

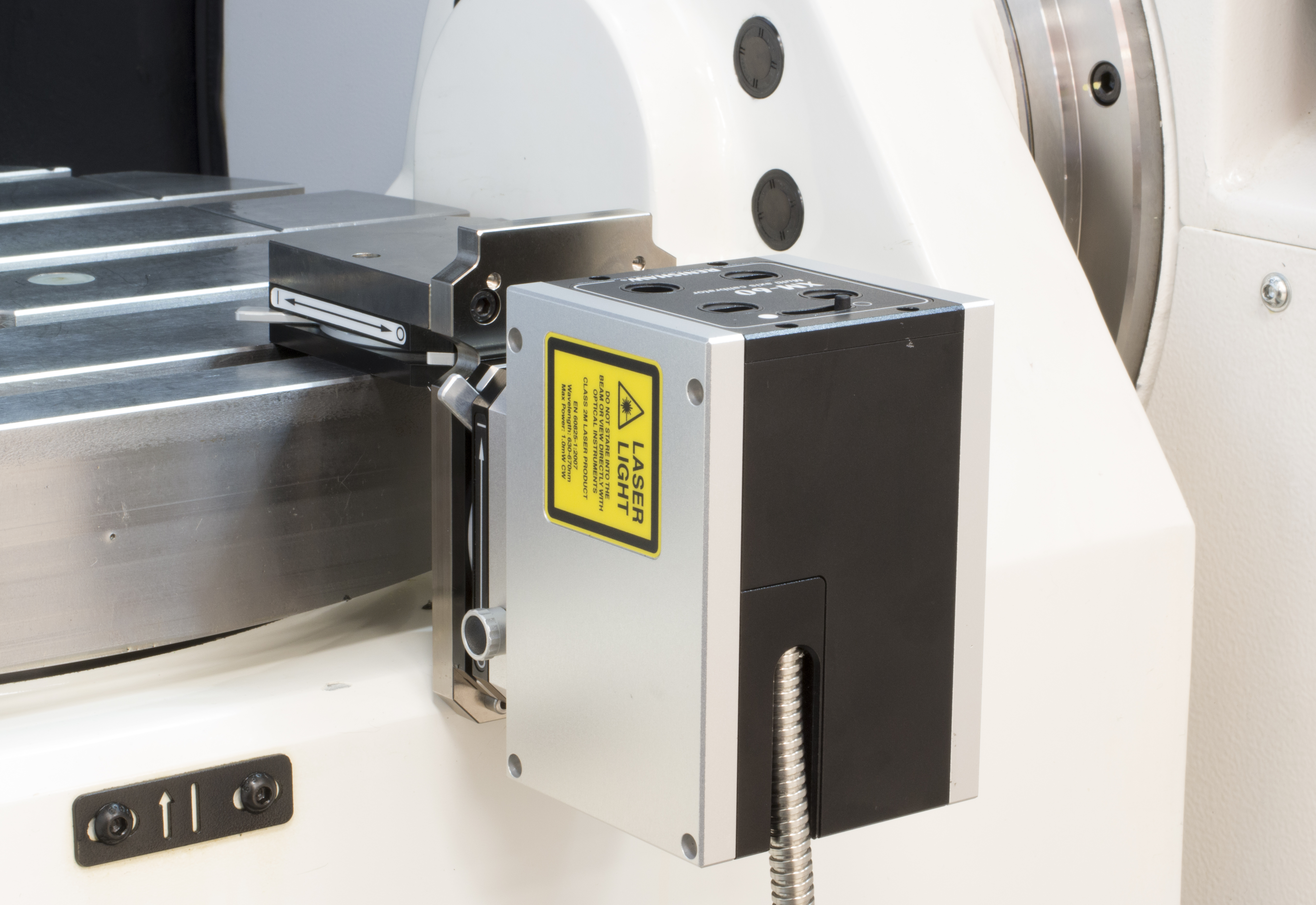

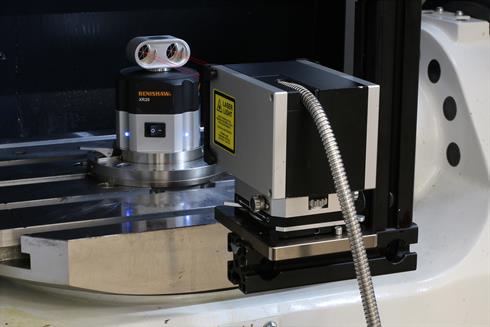

磁力安装
XM-60发射器带有集成的可开关磁力座,可快速吸附在机器上。
![在车铣复合机床上工作的XM-60多光束激光干涉仪](/media/img/gen/d690e2cf66d94ca68ba16a48a4ee0ba6.jpg)
夹具组件
夹具组件扩展了将XM-60发射器和接收器安装到机床工作空间内的安装选项。
![使用90度支架反向安装的XM-60](/media/img/gen/0d16914313124ba58f0fec2a7694c8bd.jpg)
90度支架
90度支架有助于轻松转换XM-60发射器的方向,并可用于将装置安装在机器工作台边缘。
![XM-60多光束激光干涉仪设定](/media/img/gen/5fccc32c52f54c42b6d66b7c38adb564.jpg)
安装块固定法
XM-60接收器可使用安装块和安装杆轻松固定到机器上。对于定制夹具应用,可以将安装块拆卸下来,直接使用螺纹孔。

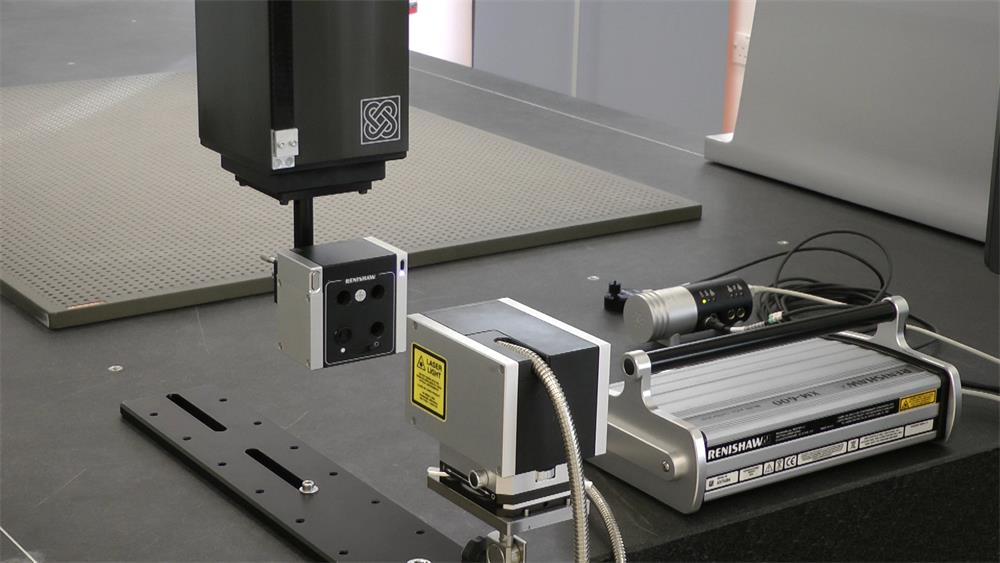

XM-600可快速、轻松生成坐标测量机误差补偿
XM-600多光束激光干涉仪具有与雷尼绍UCC控制器直接通信的功能。XM-600搭载为XM-60多光束激光干涉仪开发的技术,可在一次测量中同时测量所有六个自由度,轻松为坐标测量机的每个线性轴生成精确的误差补偿。
XM-600与CARTO软件完全兼容,为所有既使用机床又使用坐标测量机的制造工厂提供了理想的校准解决方案。
我们发现,使用XM-600之后,误差补偿效率明显提高。机器的测量和误差补偿变得非常简便,对采用UCC控制器的坐标测量机执行误差补偿的用时也缩短为半天,而以往通常需要耗时一天。
DUKIN(韩国)
可溯源精度
每一台XM-60和XM-600多光束激光干涉仪的性能均可溯源至国际标准。
每套系统都附有一份唯一的符合性证书,并可通过组件的序列号进行识别。符合性证书中详细说明了我们正式公布的系统规格,我们依据这些规格对系统进行了测试,并且经认证符合这些规格。这样可确保每套系统在运行期间始终如一地达到规定的精度。
![XM-60多光束激光干涉仪与CARTO软件](/media/img/gen/5877481043654eca9dcbe8568f670a61.jpg)
![在坐标测量机上工作的XM-60多光束激光干涉仪](/media/img/gen/41d8cb251ce44477b9e65f22d0eb216f.jpg)
雷尼绍精心打造
雷尼绍制造的激光测量系统性能卓越、运行可靠。铝制基体结构轻巧且坚固,具有极小的封装尺寸,以便安装在机器上。
激光器采用专门为RLE激光尺系统开发的技术,RLE已面世十余年,广泛应用于半导体行业中要求严苛的应用场合。因此,XM-60和XM-600多光束激光干涉仪的可靠性和精度值得信赖。
欢迎了解我们的全系列机器校准与优化产品,这些产品设计用于提升精密运动系统的性能。
常见问题解答
建议的重新校准周期是多久?
当在“正常”环境中使用XM-60和XM-600多光束激光干涉仪时,建议的重新校准周期是两年。详情情访问我们的“校准服务、维修与重新校准”网页。
